最近，有朋友问到在Revit的使用过程中，Revit截图如何贴在CAD文件中？在Revit中做的管道综合三维模型看起来会很直观，但是施工中用的都是平面图纸，这时可将三维模型截图附在CAD图纸中，而且不能使用外部链接，不然在传输过程中图片会失效，接下来讲解如何将贴图在CAD中的方法。

1、在Revit中对复杂区域进行截图，并另存到桌面的某个文件夹中，如图所示。

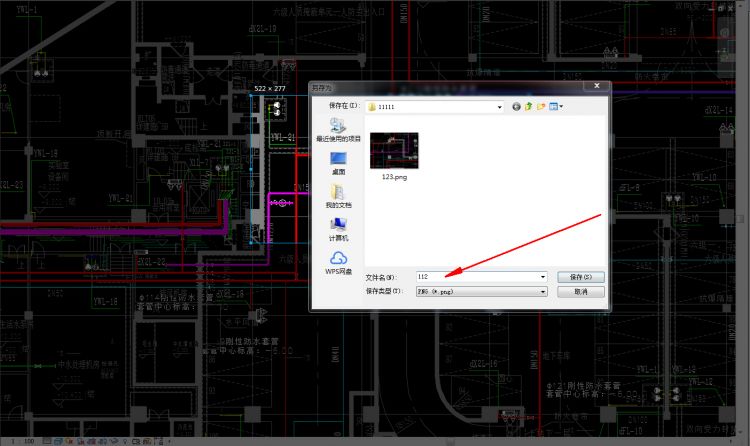

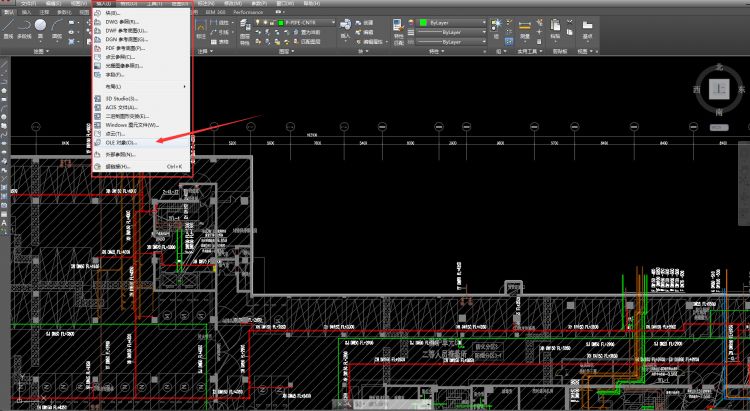

2、打开CAD找到插入--“OLE对象···”，如图所示。

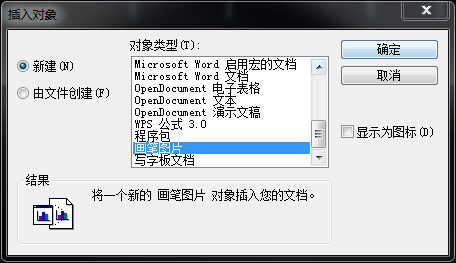

3、找到对象类型中的画笔图片，如图所示。

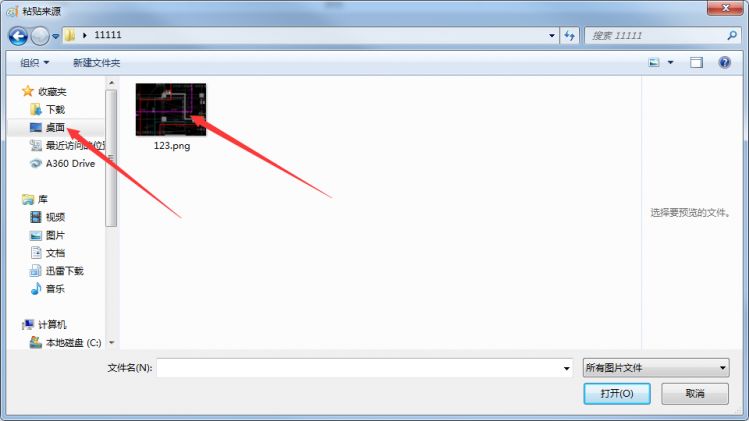

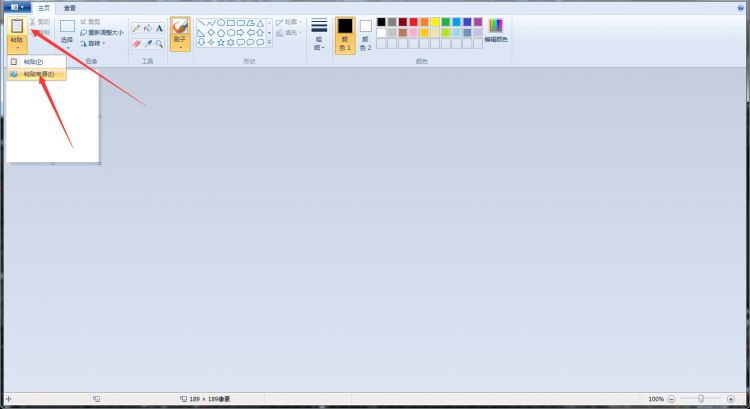

4、单击“粘贴”下拉按钮中的“粘贴来源”，找到在桌面存三维截图的图片，单击“打开”，如图所示。

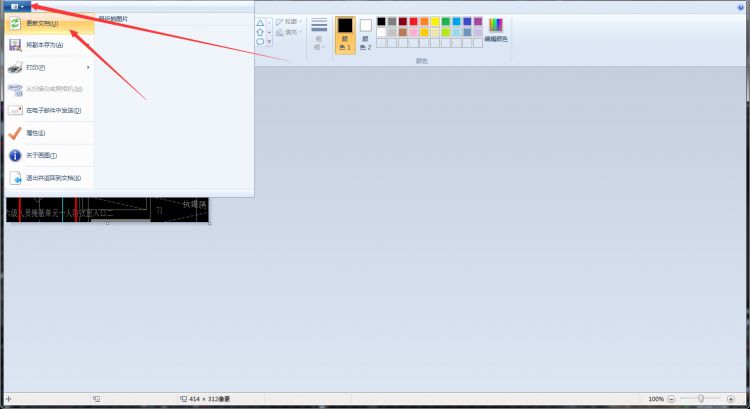

5、单击左上角选项卡，点击更新文档，图片就回自动导入到CAD中，此时在调整图片在CAD中的大小和位置，使图片不影响CAD观图同时能看到复杂节点的三维图片，如图所示。

意义：通过学习上述文章，可以将Revit导出的图纸添加更直观和清楚的三维信息，同时也能帮助看图人员更好得理解管综方案和思路。在反馈问题的时候文字描述和图片描述以及图纸定位能帮助设计人员快速了解想要表达的问题，提高工作效率。
