Revit如何与Civil 3D共享坐标系？下面就简要分析一下。

在将AutoCAD Civil 3D（以下简称Civil 3D）的地形导入Revit中的时候，常出现的情况就是Civil 3D与Revit的坐标系不一样，这将导致在Revit中不能在Civil 3D创建的曲面上进行编辑，这是一个很头疼的问题，接下来，我将给大家讲一下如何设置Revit地形坐标与Civil 3D的坐标系一致。

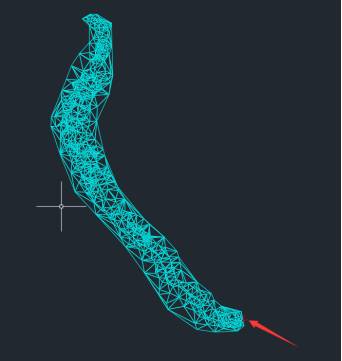

首先，利用Civil 3D中已经编辑好的曲面做讲解，如图：

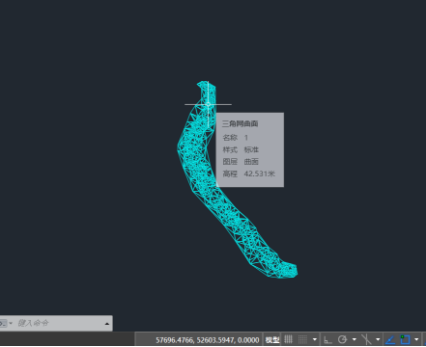

标记一个特殊点在Revit可以有相对应的参照点，以此点来确定共享坐标系：

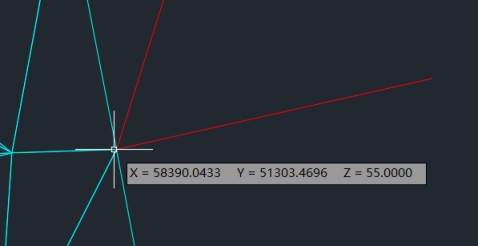

在Civil 3D 中通过快捷键ID的形式拾取该点的坐标并记录下来：

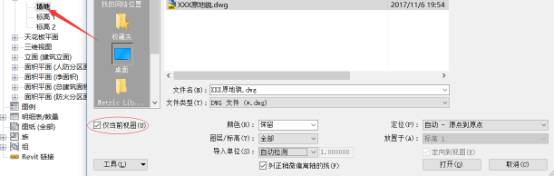

接下来，打开Revit，链接CAD文件，此处将CAD图链接至场地（site），方便后期使用，基于场地定制相应的标高，定位设置原点到原点：

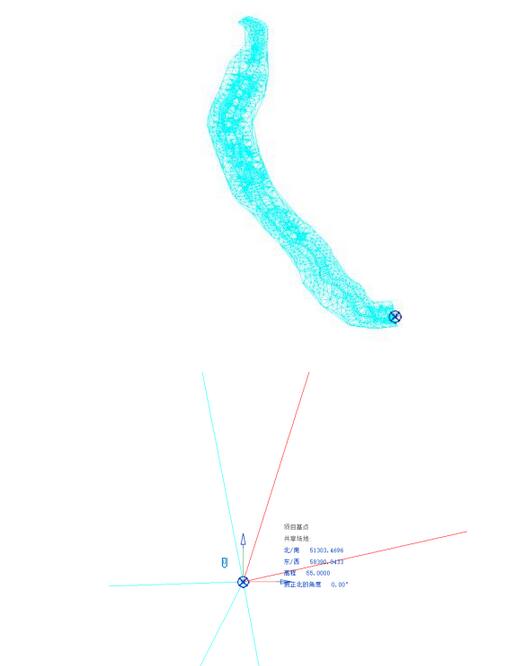

将项目基点移至项目标记点，并设置坐标系高程。N/S为Y坐标，E/W为X坐标。

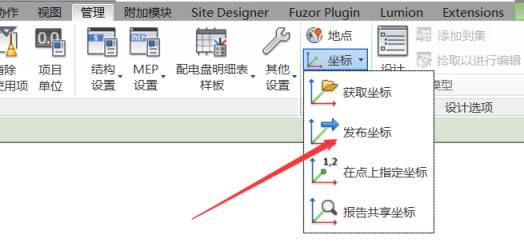

坐标系设置好后，下一步，可以发布共享坐标系了。

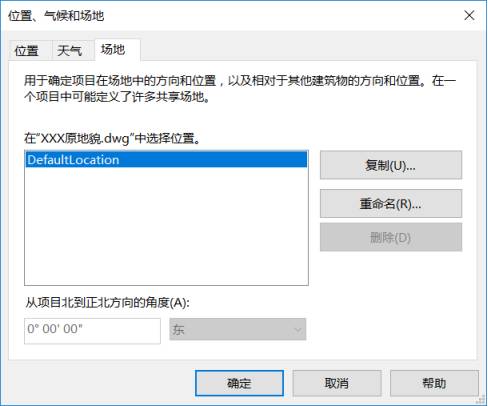

点选发布坐标系后，再根据提示点击已经链接进来的CAD参照图，这样，Revit内部坐标系将发布至链接的DWG文件中，与DWG文件坐标同步。这样，在一段里程桩号的原地貌数据形成的DWG文件导入后，随后测量的另一段基于该坐标系下的DWG文件导入Revit中，可直接在导入时选择该坐标系进行同步。

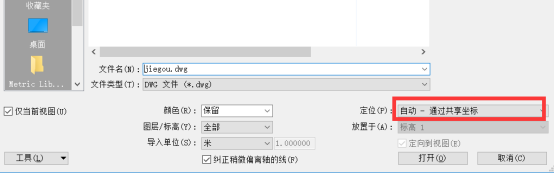

确定以后，以后再导入文件，可以直接选择通过共享坐标的形式导入至共享坐标系中了，方便快捷。

这样，可将在CAD上编辑的任何操作，都能无缝的导入Revit中然后进行下一步操作。
