材质提取明细表列出所有Revit族的子构件或材质。材质提取明细表具有其他明细表视图的所有功能和特征，但是我们可用其更详细地显示构件的部件的信息。Revit中的构件的任何材质都可以显示在明细表中。

    当Revit计算墙内各图层的材质体积时，将进行近似计算来保持性能。模型中可见的体积与材质提取明细表中显示的体积之间可能存在小偏差。当我们向墙中添加饰条或分隔缝时，或者在特定连接条件下，常常会出现这种差异。

    创建材质提取明细表

    添加提供模型详细信息（如材质类型、数量和成本）的明细表。

    创建材质提取明细表

    1.单击“视图”选项卡?“创建”面板?“明细表”下拉列表?“材质提取”。

    2.在“新建材质提取”对话框中，单击材质提取明细表的类别，然后单击“确定”。

    3.在“材质提取属性”对话框中，为“可用字段”选择材质特性。

    4.可以选择对明细表进行排序、成组或格式操作。

    5.单击“确定”以创建“材质提取明细表”。

    此时显示“材质提取明细表”，并且该视图将在项目浏览器的“明细表/数量”类别下列出。

    创建带图像的材质提取明细表

    这个示例说明了如何创建带图像的墙材质提取明细表，也可以使用相同步骤创建其他图元类型的材质提取。

    1.在模型中绘制墙。

    2.单击“管理”选项卡?“管理项目”面板?（管理图像）。

    3.单击“添加”，然后将相关的墙渲染图像添加到模型。

    4.单击“管理”选项卡?“设置”面板?（项目参数）。

    5.添加实例项目参数：

    a.名称：渲染图像

    b.参数类型：图像

    c.参数分组方式：图形

    d.类别：选择材质

    6.选择墙实例，然后单击（编辑类型）。

    7.在“类型属性”对话框中，单击与“结构”对应的“编辑”。

    8.选择“结构”，单击“材质”字段，然后单击浏览按钮。

    9.在“材质浏览器”对话框中，单击对话框左下角的（自定义参数）。

    10.在“材质参数”对话框中，通过将图形指定给“渲染图像”项目参数来将墙材质与材质渲染图像相关联。

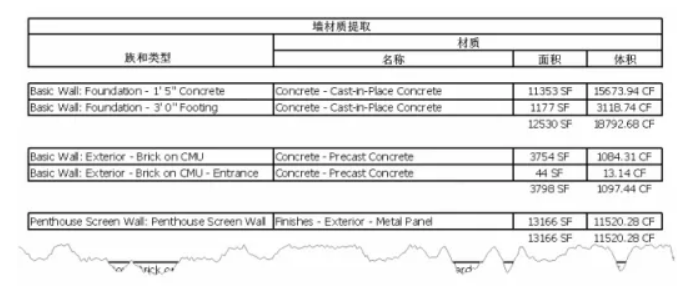

    11.创建“墙材质提取”明细表并包含字段“材质：渲染图像”。

    12.创建图纸视图，并将“墙材质提取”明细表放置在图纸上。“墙材质提取”明细表视口会与图像一起显示在图纸上。
