    对于较复杂的场地，需要将场地CAD文件导入至项目中来辅助绘制场地，这里讲比较简单的、没有复杂高地起伏的、平整的场地的绘制。

    一、绘制地形表面

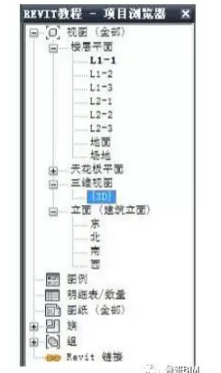

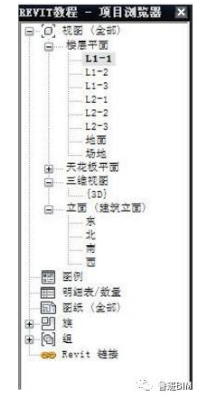

    在REVIT项目浏览器中，打开楼层平面“L1-1”，即我们之前所绘制的-0.150标高平面（其实打开任意平面都可，因为在绘制地形表面的时候计算的是绝对高程）

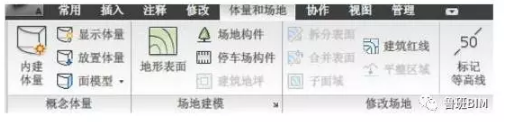

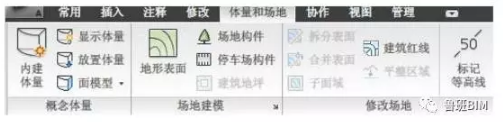

    “体量与场地”选项卡→“场地建模”面板→“地形表面”

    “工具”面板→“放置点”

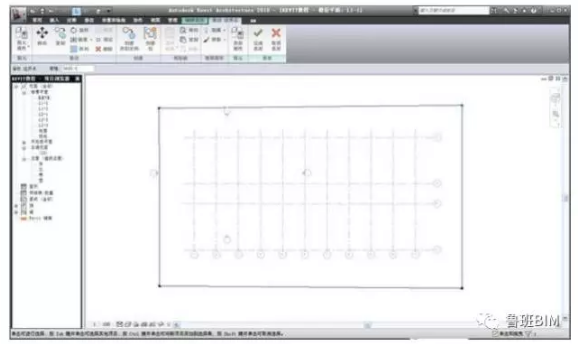

    在“高程”栏中，输入“3600”,围绕轴网边缘，点出4个点

    单击“完成表面”

    得如下结果

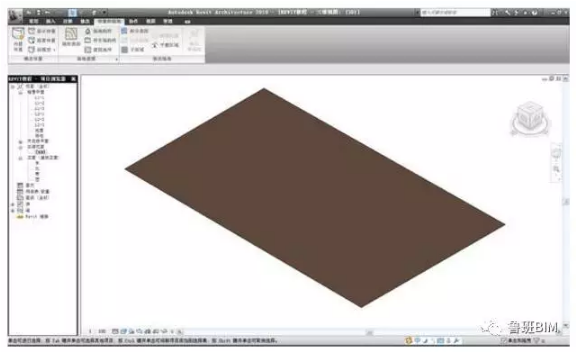

    下面我们在三维视图中来看一下效果，在项目浏览器中，打开“三维视图”→“3D”

    在窗口左下角的状态栏中，找到“模型图形样式”单击，选择“带边框着色”便可以看到地形的彩色显示

    二、建筑地坪

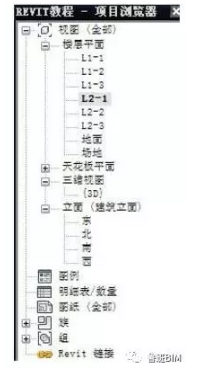

    我们的建筑是部分下沉的，建筑地坪在地形表面以下，位于“L2-1”标高上，在项目浏览器中，打开平面“L2-1”

    “体量与场地”选项卡→“场地建模”面板→“建筑地坪”

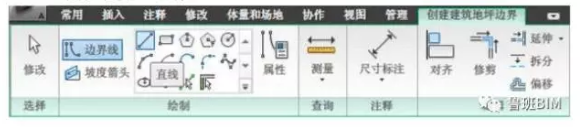

    “绘制”面板→“直线”

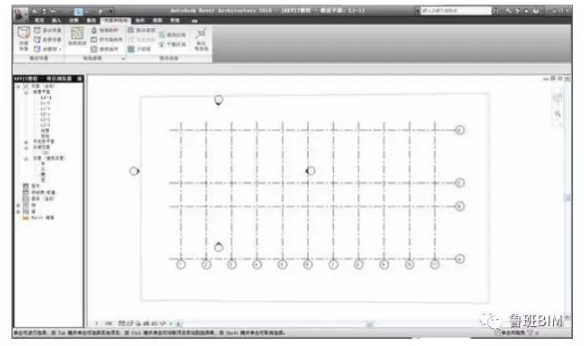

    在偏移量中输入“120”，沿着轴网画出建筑地坪轮廓线，结果如下

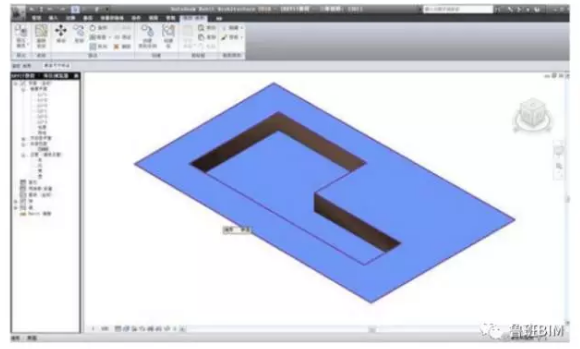

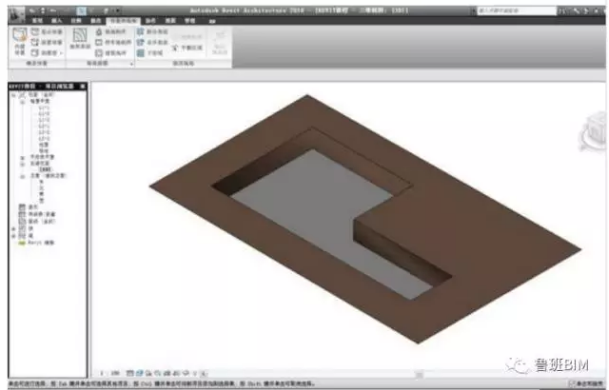

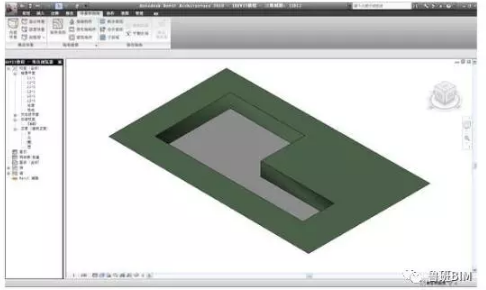

    单击完成建筑地坪，打开三维视图，即可查看做出来的下沉的建筑地坪的效果

    三、修改场地材质

    默认情况下场地材质为素土夯实，我们可以把它改成草地，渲染的时候有更好的效果。

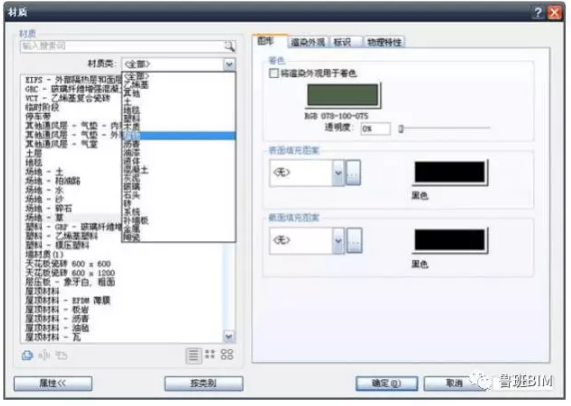

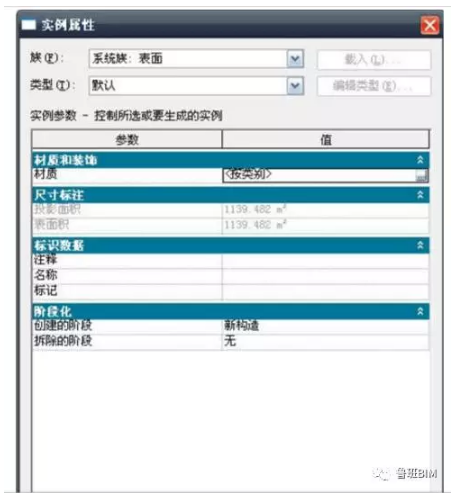

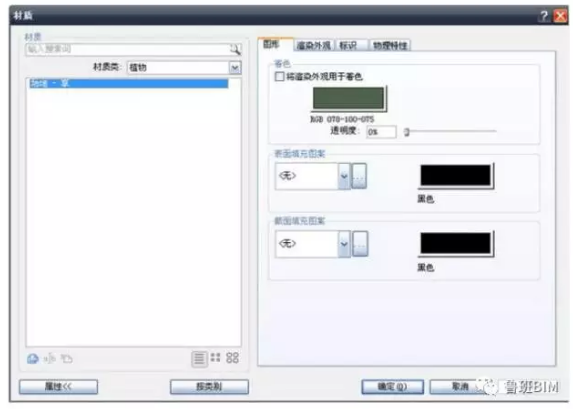

    点选“地形表面”→“图元”面板→“图元属性”→“实例属性”→材料一栏中，单击“?”→选择“植物”→选择“草”→单击“确定”

    四、修改建筑地坪材质

    基本方法和修改地形表面的材质一样，只是建筑地坪需要修改的是“类型属性”而不是“实例属性”

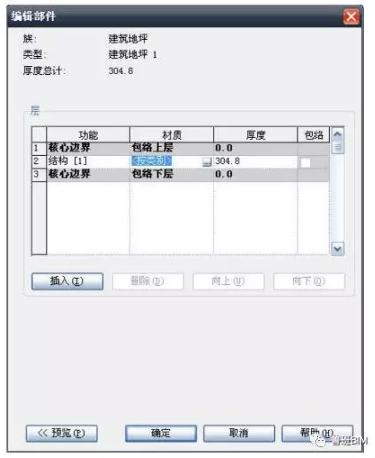

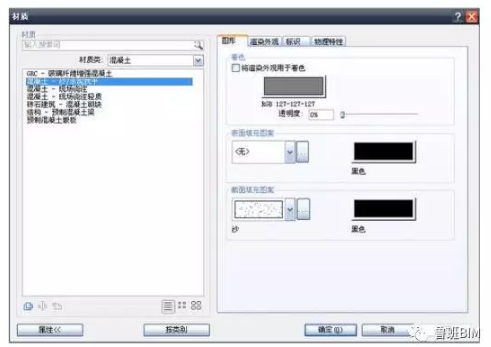

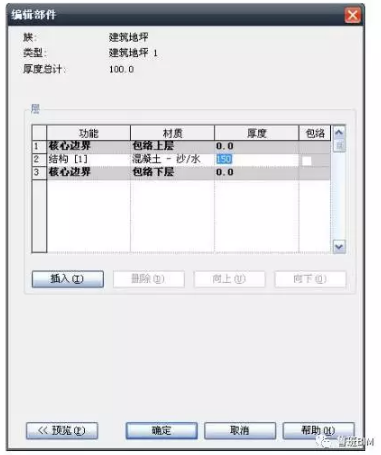

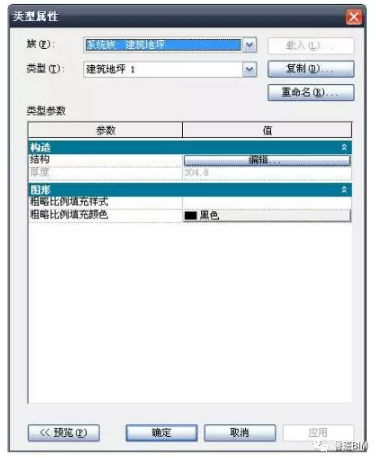

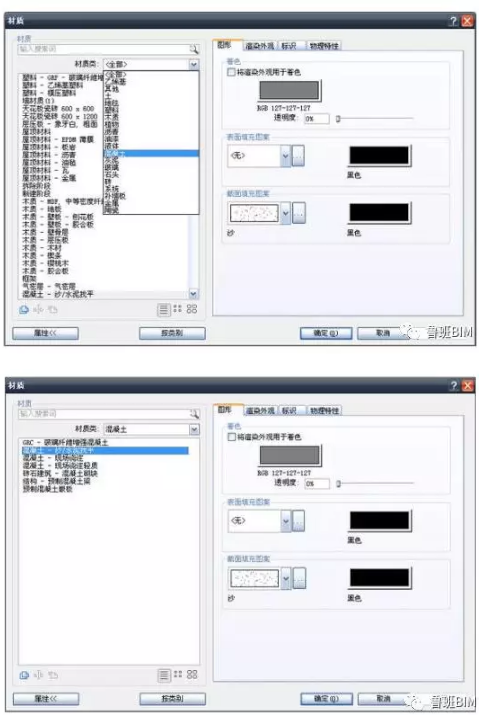

    点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中，单击“编辑”→材质一栏中，单击“?”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中，输入“150”→单击确定

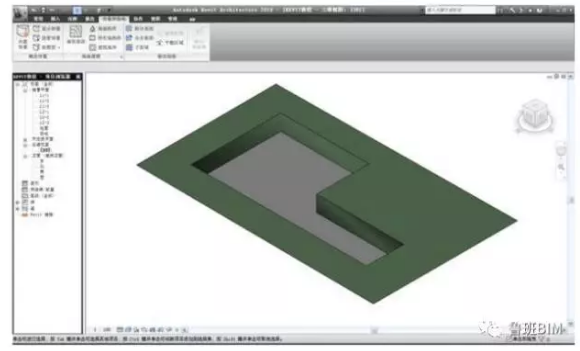

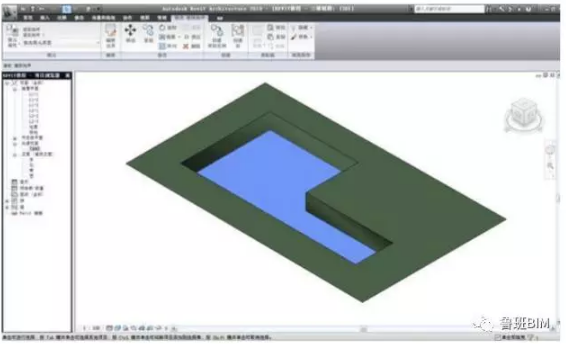

    回到三维显示中即可查看效果

    五、视图切换

    小技巧：有时我们在平面或者立面视图中做了编辑以后，想到三维视图中去看看效果，这时候我们得在两个视图中来回切换，比较麻烦，这个方法可以去掉这个麻烦

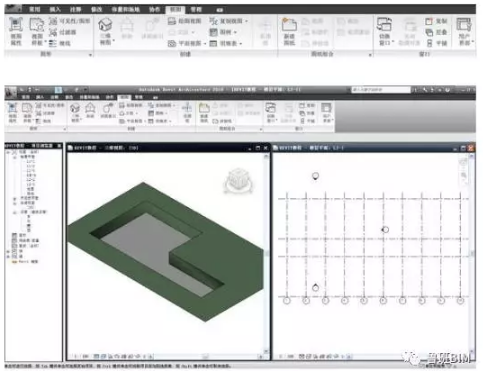

    “视图”选项卡→“窗口”面板→平铺

    这样三维视图和你所要编辑的视图就会同时出现，在右边做出编辑之后可以立刻在左边看出效果
