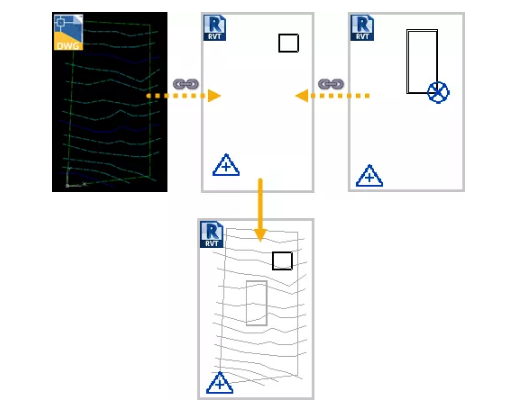

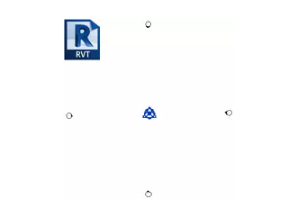

1.创建Revit项目以将其用作主体模型。主体模型是其他文件和模型链接到的模型。

    2.在主体模型中，请执行以下操作：

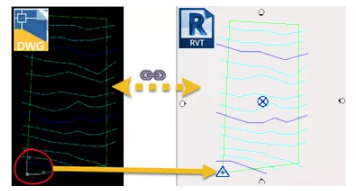

    a.链接DWG文件，将其定位为中心到中心。

    b.（可选）移动DWG几何图形，以根据需要相对于Revit几何图形对其定位。

    C.获取DWG文件的坐标。

    DWG文件包含场地设计并使用测量坐标系定义栅格坐标。通过获取坐标，可以从DWG文件中调取栅格坐标，从而定义主体模型中测量点的位置。

    3.在主体模型中，根据需要对设计进行建模。

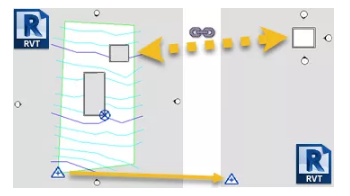

    4.（可选）将其他Revit模型链接到主体模型中。例如，您可能要链接属于同一项目的其他建筑物的模型。

    a.根据需要相对于主体模型对链接的模型进行定位。

    b.在主体模型中，将坐标发布到链接的模型。当保存主体模型时，将使用这些坐标更新链接的模型。

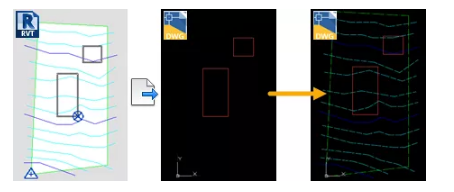

    5.（可选）若要为土木工程师提供模型的DWG文件以便他们在继续工作时将其用作参照，请将Revit模型导出到DWG。在“导出设置”对话框中，在“单位和坐标”选项卡上，为“坐标系基础”选择“共享”。

    此设置可确保当土木工程师打开模型DWG文件时，共享坐标可用于将Revit模型与场地文件正确对齐。

    6.（可选）链接模型的建筑师若要在继续工作时获得场地和主体模型的上下文，建筑师可以将DWG文件和主体模型链接到他们的模型。在“链接”对话框中，为“定位”选择“自动-通过共享坐标”。

    此设置可确保当建筑师打开模型DWG文件时，共享坐标可用于将Revit模型与场地文件正确匹配。

    小提示：使用“可见性/图形”设置以半色调显示链接。

    无论何时打开主体模型，它都可反映DWG文件和链接模型中的最新更改。共享坐标确保模型相对于彼此正确定位。
