如何绘制完整的Revit轴网是Revit建模中非常重要的一部分。轴网是一个由水平和垂直线组成的网格系统，用于定义建筑物的结构和布局。下面将介绍如何在Revit中绘制一个完整的轴网。

第一步是打开Revit软件并选择一个新的项目。在新的项目中，你可以选择使用默认的模板或者自定义一个模板，以满足你的特定需求。

第二步是在项目中创建一个平面视图。平面视图将成为绘制轴网的基础。你可以选择水平或垂直的平面视图，具体取决于你想要创建的轴网的方向。

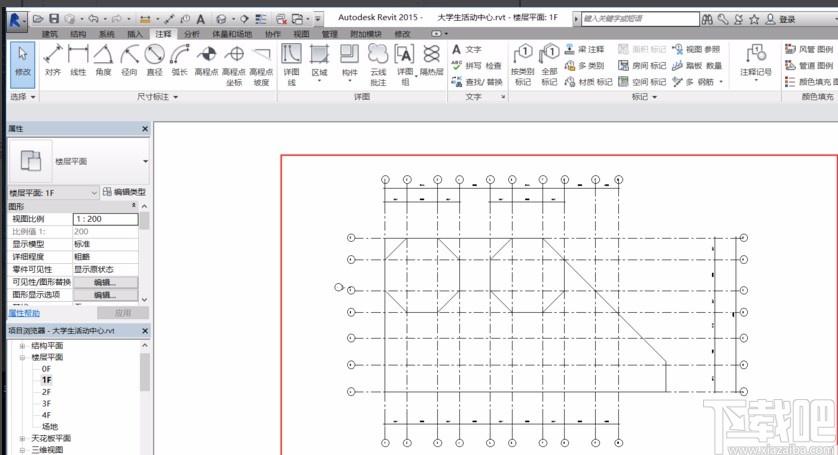

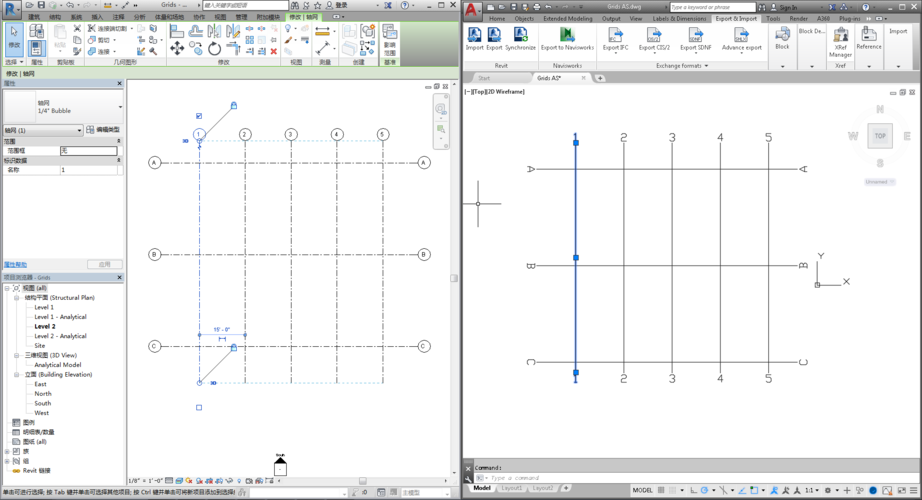

第三步是在平面视图中创建轴网。首先，你需要在视图中选择“建模”选项卡，并点击“轴网”按钮。然后，你可以使用鼠标在平面视图中绘制水平和垂直线段来定义轴网的位置和布局。

在绘制轴网时，你可以使用吸附和对齐工具来确保轴网的准确性。例如，你可以将线段的端点对齐到其他构件的端点或边缘，以保持轴网的对齐。

第四步是调整轴网的属性。在绘制轴网后，你可以根据需要对其进行修改和调整。例如，你可以更改轴网的颜色、线型和线宽，以使其更易于识别和使用。

此外，你还可以根据需要添加文字或符号到轴网上。这可以帮助你标记建筑物的不同部分或特定的测量点。

第五步是保存并应用轴网。一旦你完成了轴网的绘制和调整，你可以保存当前的项目，并将轴网应用到其他视图或模型中。这可以确保你在整个项目中使用一致的轴网。

绘制完整的Revit轴网是一个需要耐心和技术的过程。然而，一旦你掌握了这个过程，你将能够更准确和高效地定义建筑物的结构和布局。

总结一下，绘制完整的Revit轴网需要以下几个步骤：打开Revit软件并选择一个新的项目，创建一个平面视图，绘制轴网，调整轴网的属性，保存并应用轴网。希望这些步骤对你在Revit建模中绘制完整的轴网有所帮助。
