    BIMer们好，这里是知士建工，我是知士君。

    今天Jerry老师又花了一些时间做出来了一篇Revie技巧的图文和视频：如何在柱子外部做涂层？

    以下是文字版的教程分享：

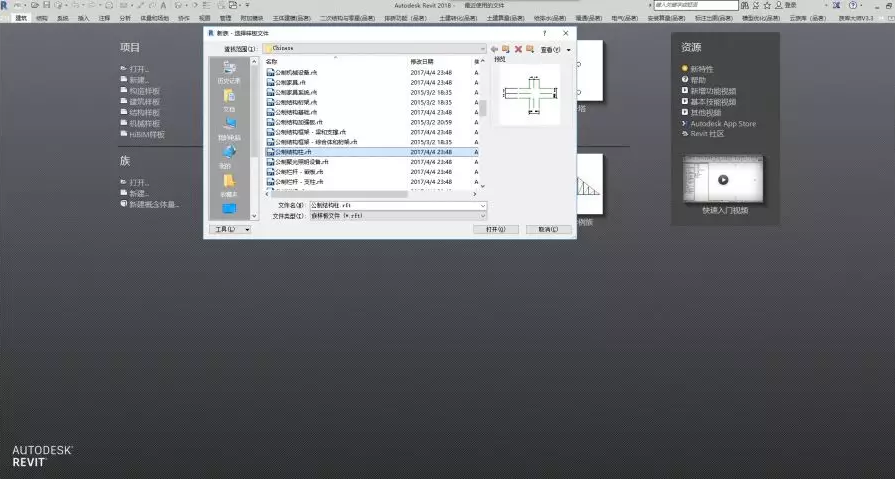

    1、打开软件，新建族找到“公制结构柱”；

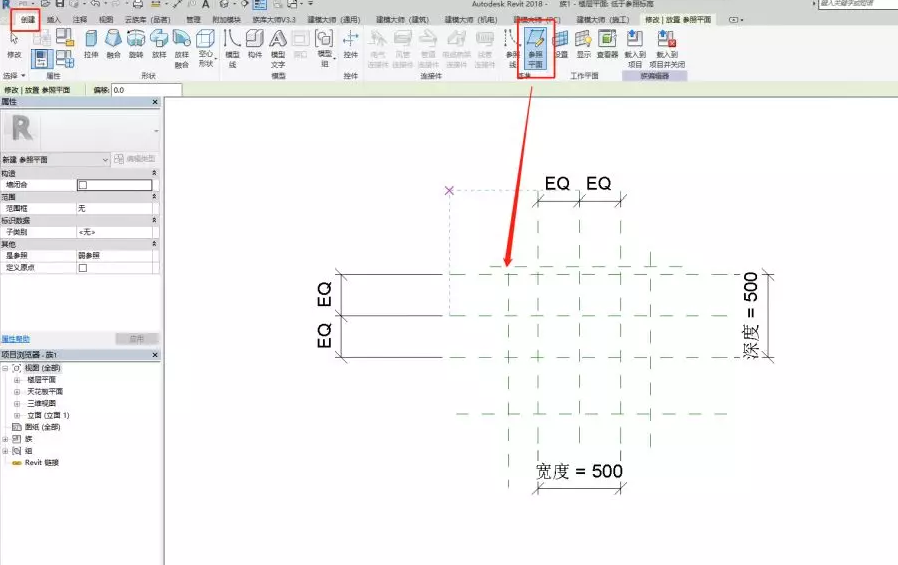

    2、选择“创建”面板下的“参照平面”做出涂层的参照线出来；

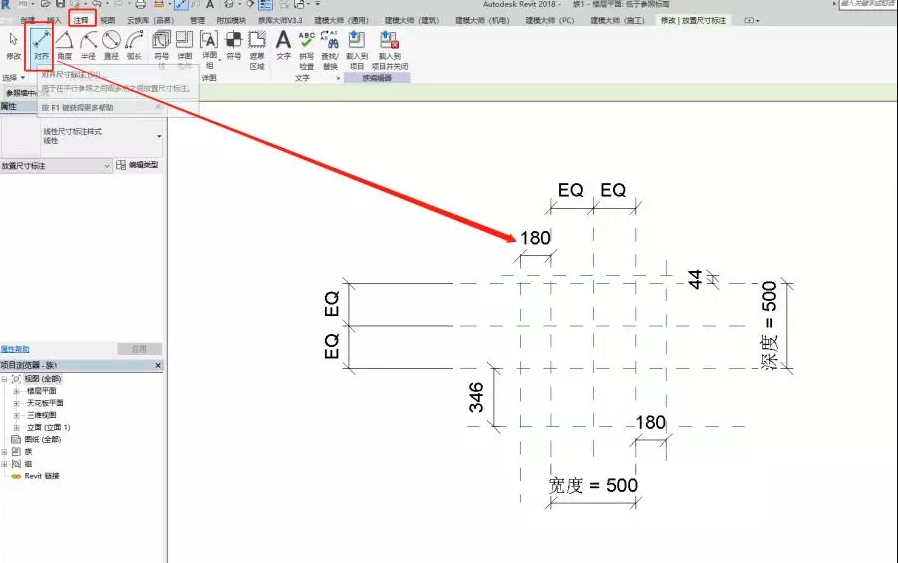

    3、点击“注释”面板下的“对齐”给涂抹层标上尺寸；

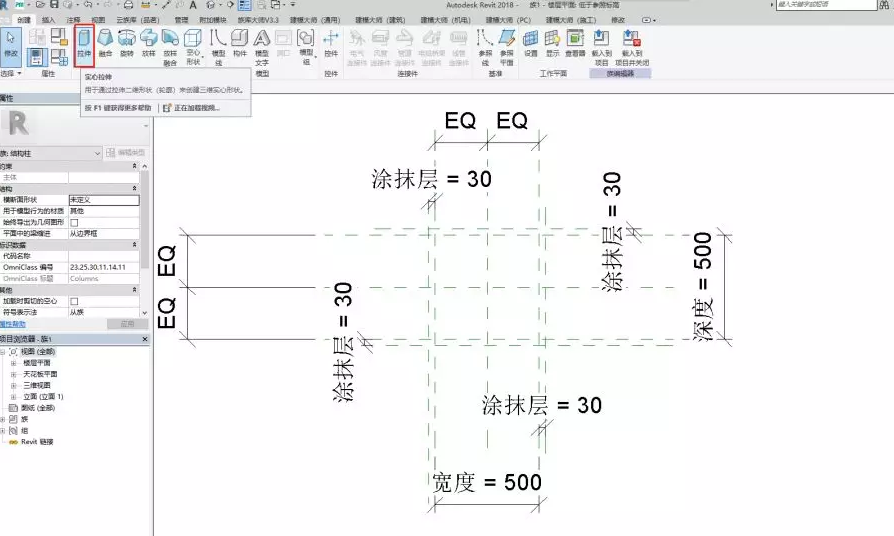

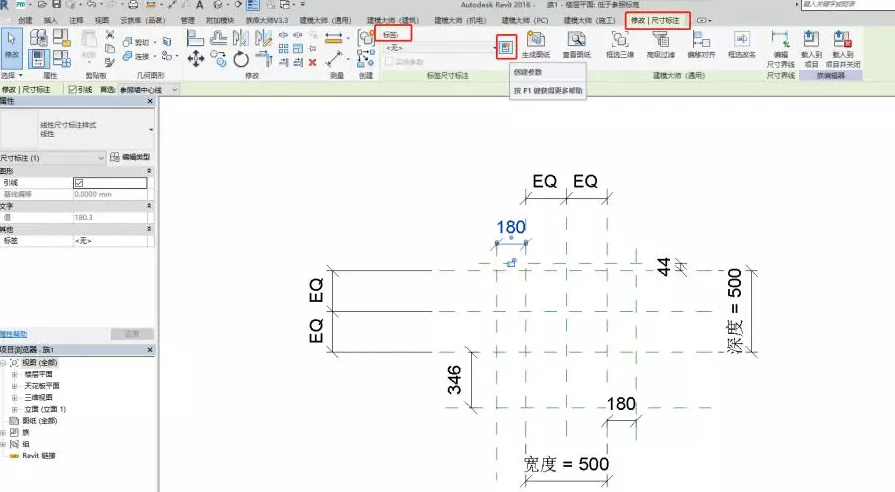

    4、点击标注好的尺寸之后，选择“修改”面板下的“创建参数”，给涂抹层一个尺寸的参数；（可在“族类型”中修改参数）

    5、选择“创建面板”下的“拉伸”工具，将形体绘制完毕（包括涂抹层）；

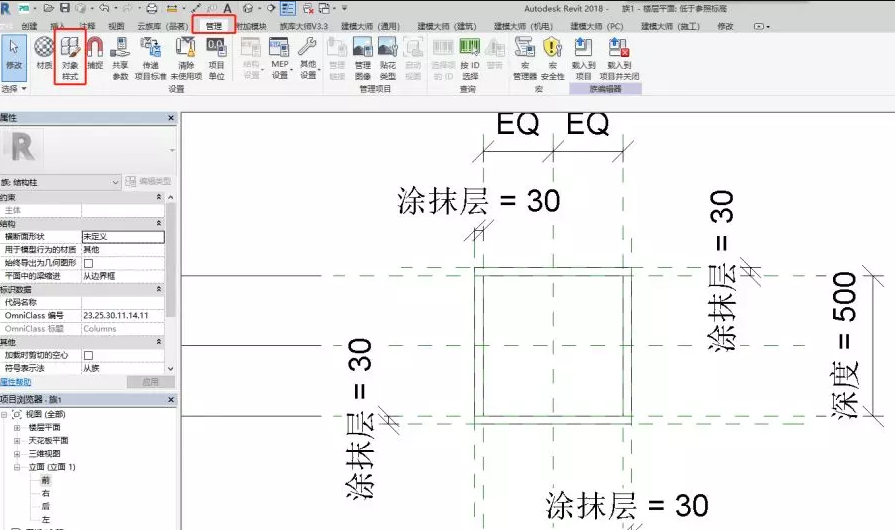

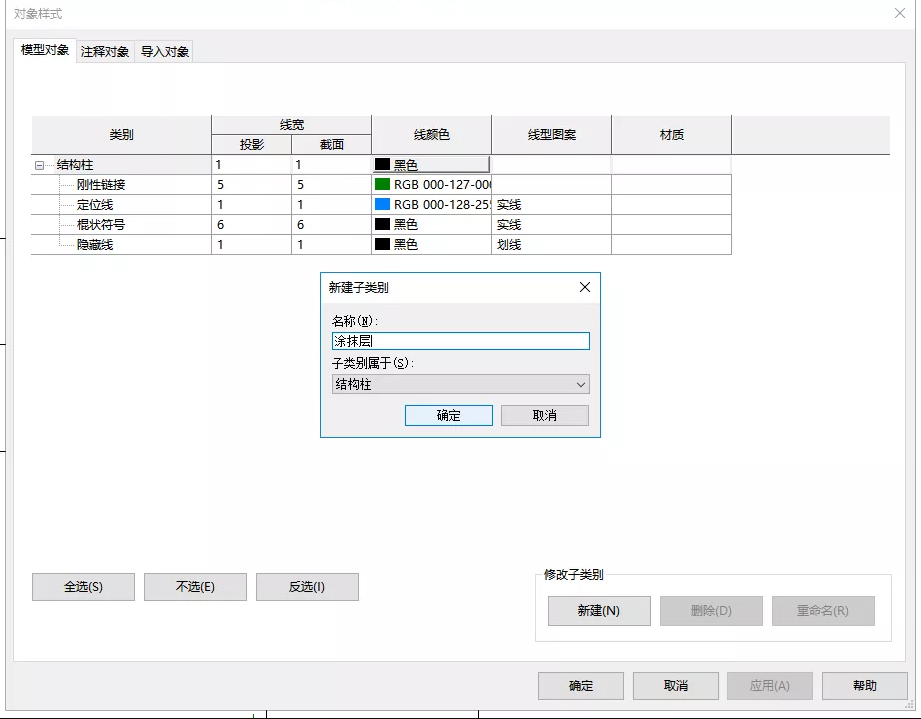

    6、在“管理”面板下选择“对象样式”新建一个涂抹层的子类别；

    7、选择涂抹层的形体，在“属性栏”中修改它的“子类别”；

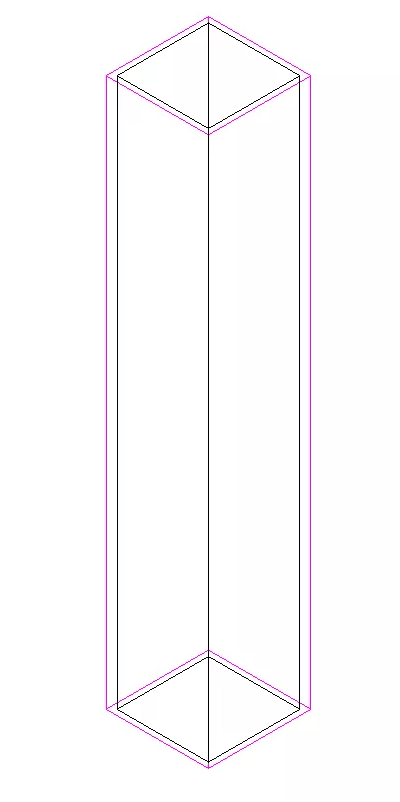

    8、新建一个项目样板，载入到项目中查看即可。
