基于Revit技术的三维数字化移交，是目前工程BIM应用的主流方法与手段。下面和大家分享一下采用拉伸命令进行电气族开关柜的模型创建心得。
首先对于创建开关柜模型中使用了那些命令工具进行分析说明。根据下面的开关柜模型外观图可以看出来，开关柜的大部分结构都是规则的矩形，所以大部分都是使用的拉伸命令进行创建。对于柜体上方的文字就使用模型文字命令创建。

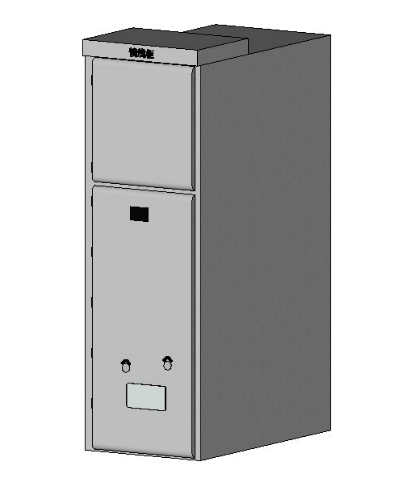

开关柜整体图
开关柜模型创建具体步骤如下：
1.选择“公制常规模型样板”作为开关柜族的样板文件。

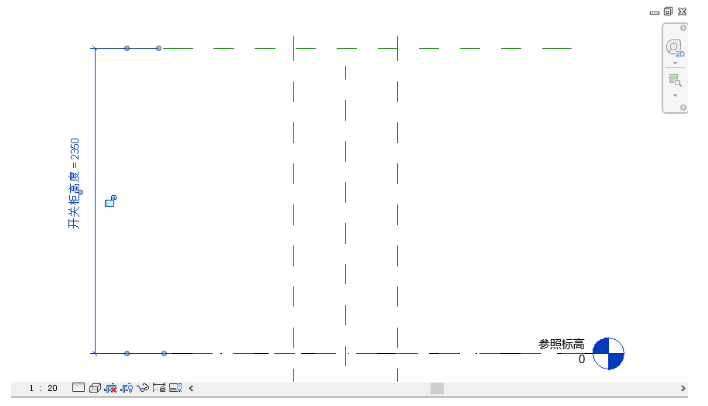

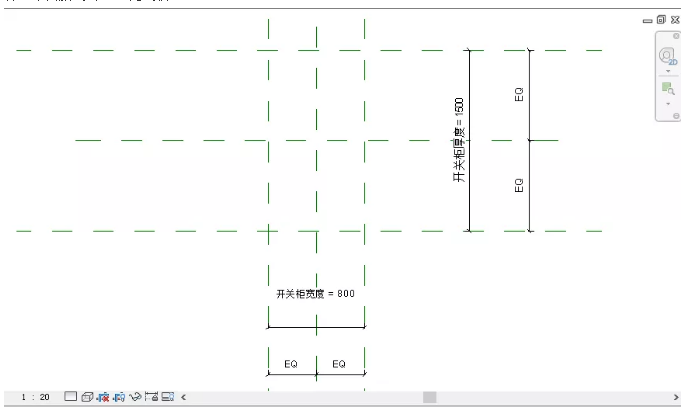

2.在参照标高平面创建4条参照平面以及前立面创建1条参照平面，然后添加上相应的尺寸标注并输入对应的参数。

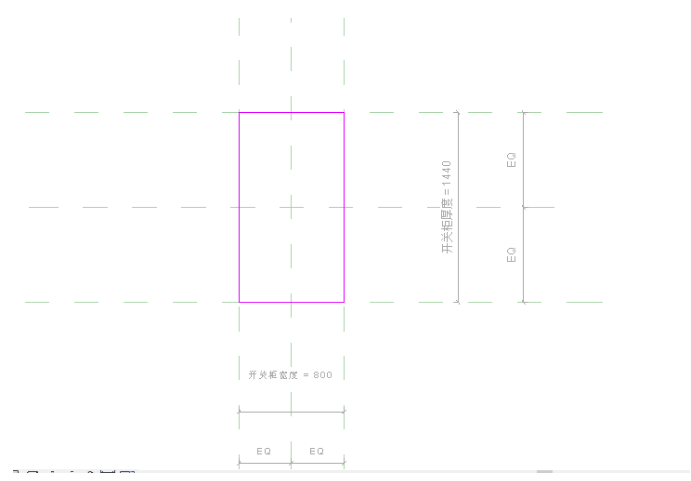

3.在参照标高视图中参照所创建的参照平面用拉伸命令创建开关柜的柜体以及柜顶部分。

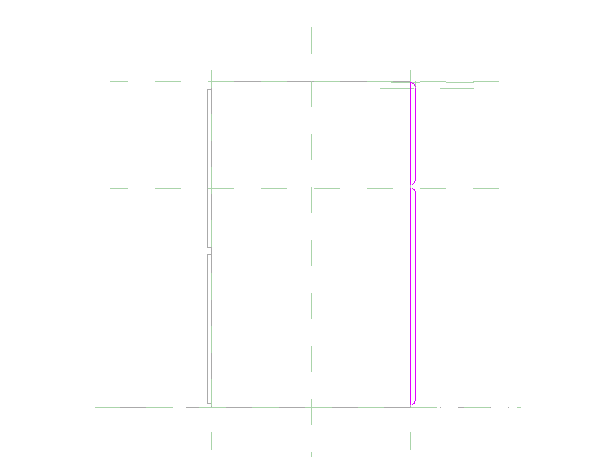

4.在左或者右立面视图中使用拉伸工具创建开关柜的前门、后门和门上的进出线分合闸按钮。

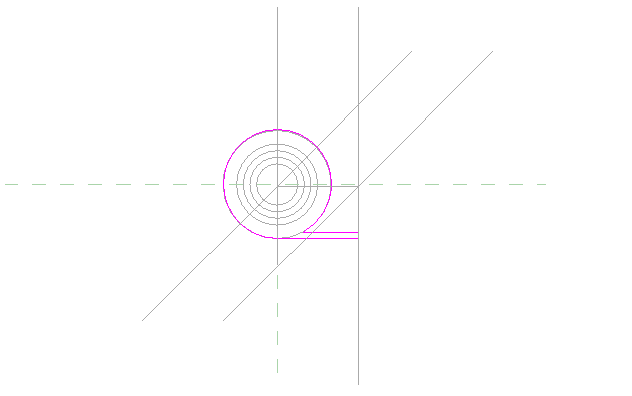

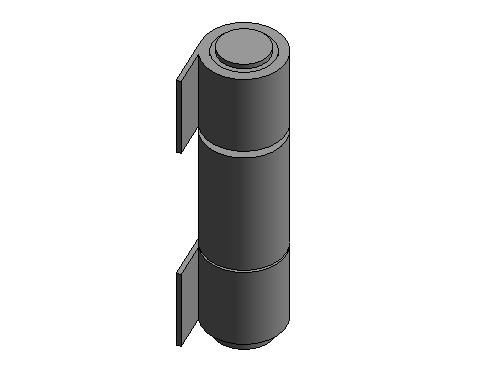

5.新建一个铰链作为嵌套族载入到开关柜族中，继续选择“公制常规模型样板”作为样板，使用拉伸工具创建好一个铰链。

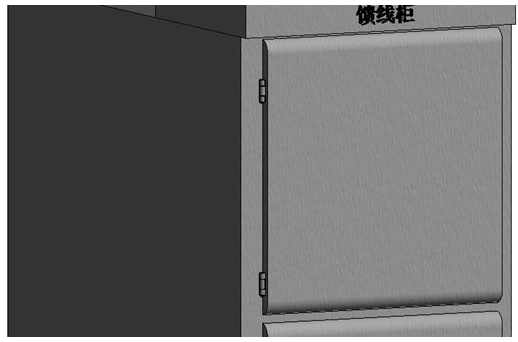

6.载入到开关柜族中并使用参照平面定位好铰链的位置关系。

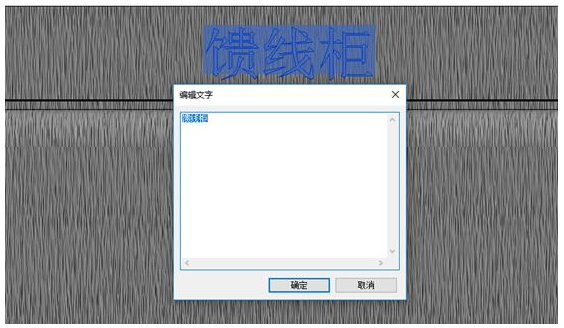

7.使用文章模型工具创建好开关柜文字名称。
