应对不同的项目，不同标准，我们选择一个适合的出图方式，能够高效解决问题。今天我们来看看Revit管综出图的几种方法。

第1种方法

通过 Revit 模型导出 dwg 格式图纸，在 CAD 中进行管线定位

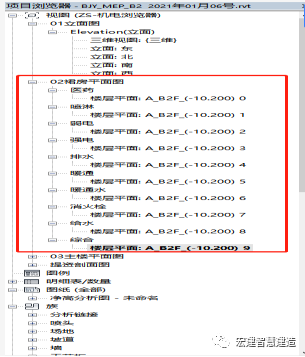

1、首先设置不同的专业平面视图

2、设置图形显示选项，通常选择“中等”和“线框”模式，比例按照需求设置

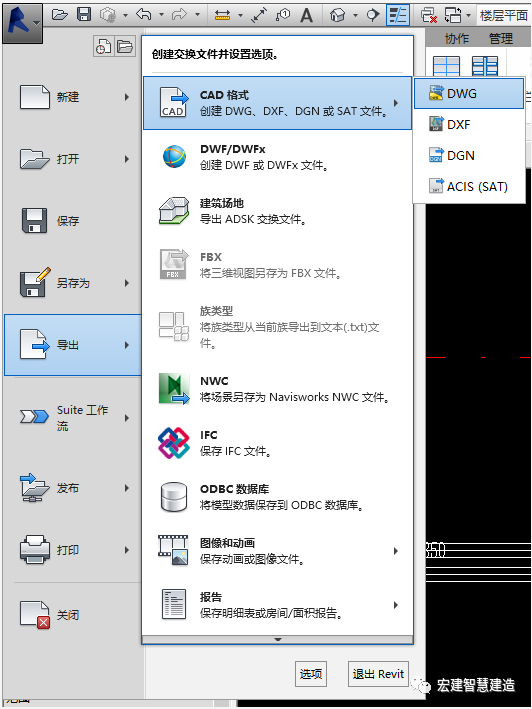

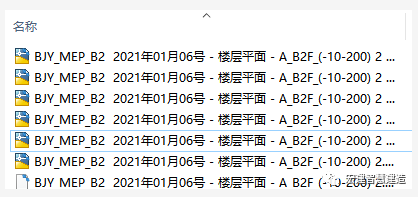

3、选择“导出--CAD格式--DWG”

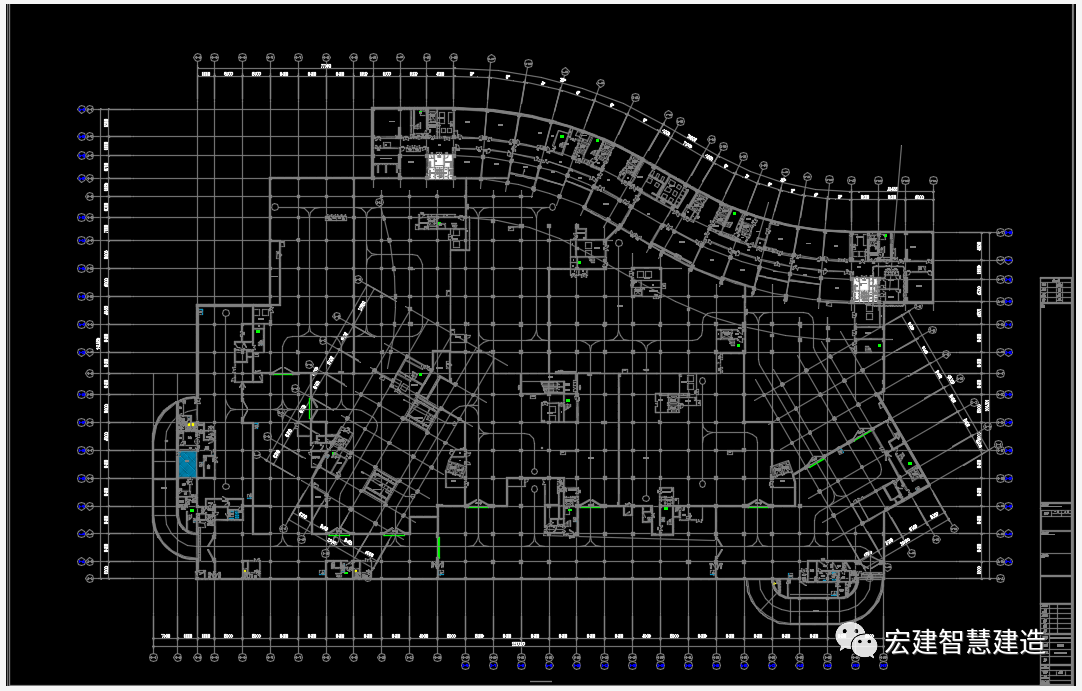

4、清理建筑底图，并形成块保存

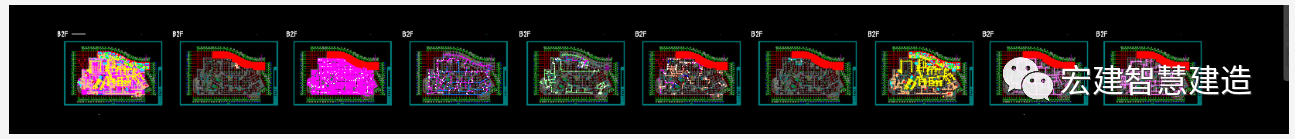

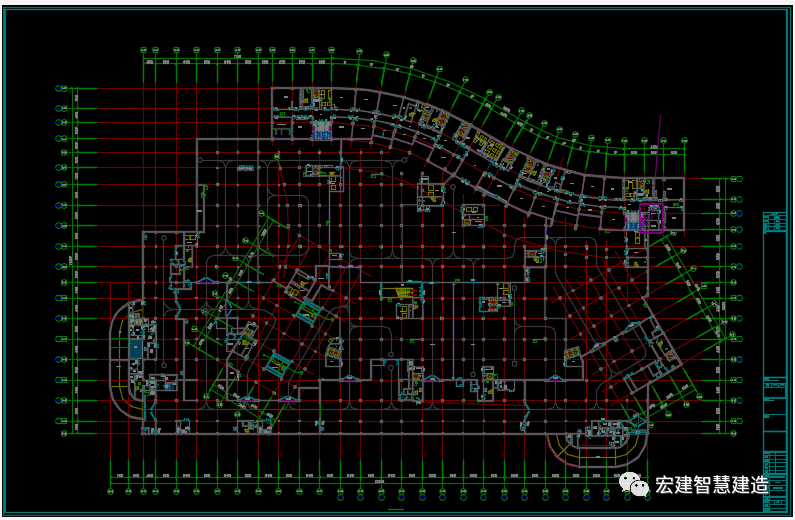

5、将导出的图纸复制到建筑底图，按专业分别出图，最后再形成综合图

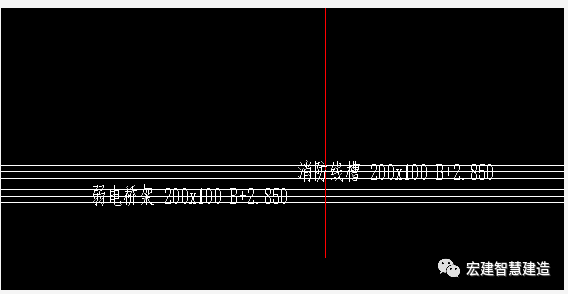

6、并将管线标注、定位尺寸线、管综分别设置图层，以便查阅

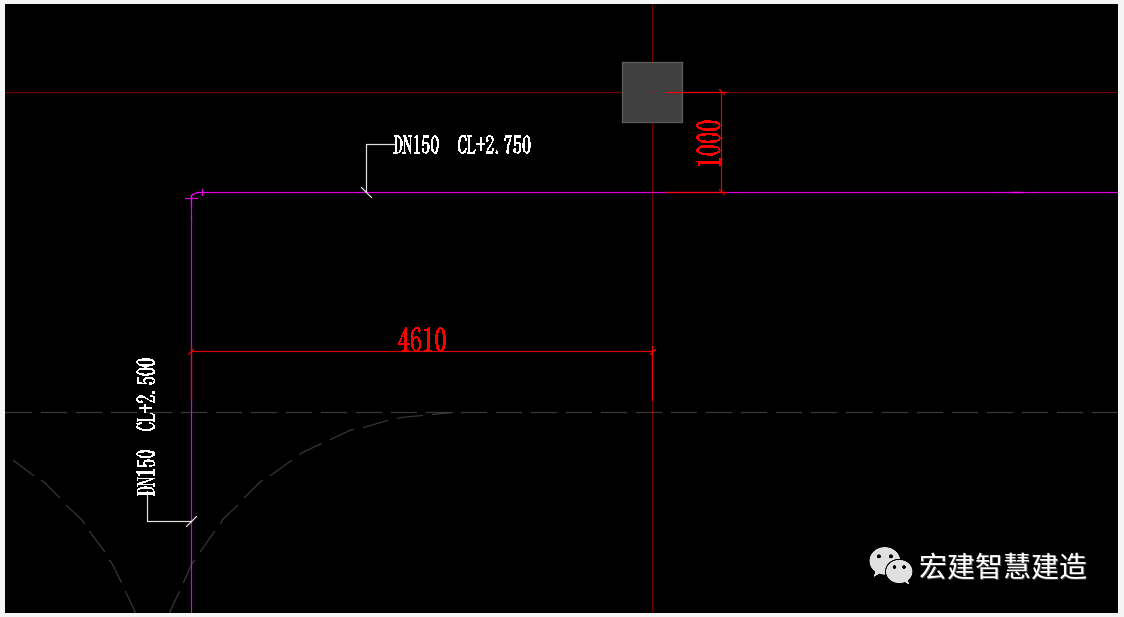

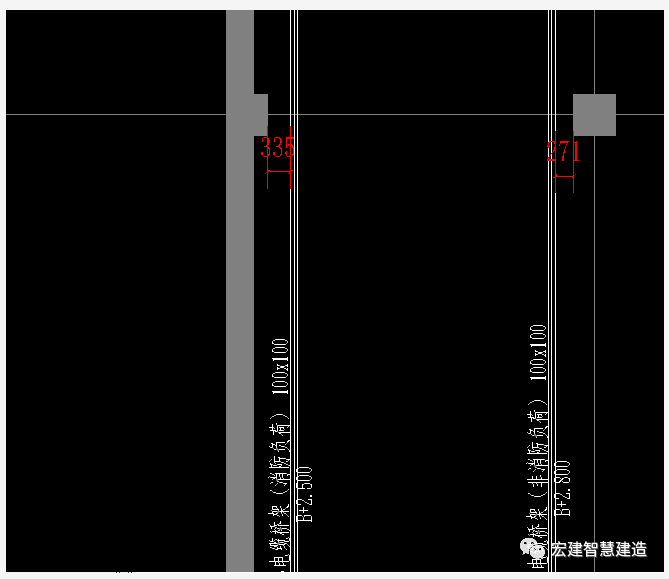

7、 对管综进行定位标注

第2种方法

将处理好的建筑底图链接到Revit模型平面中进行定位标注

1、重复第1种方法1、2步骤

2、处理底图，将处理好的建筑底图颜色统一改为8号色

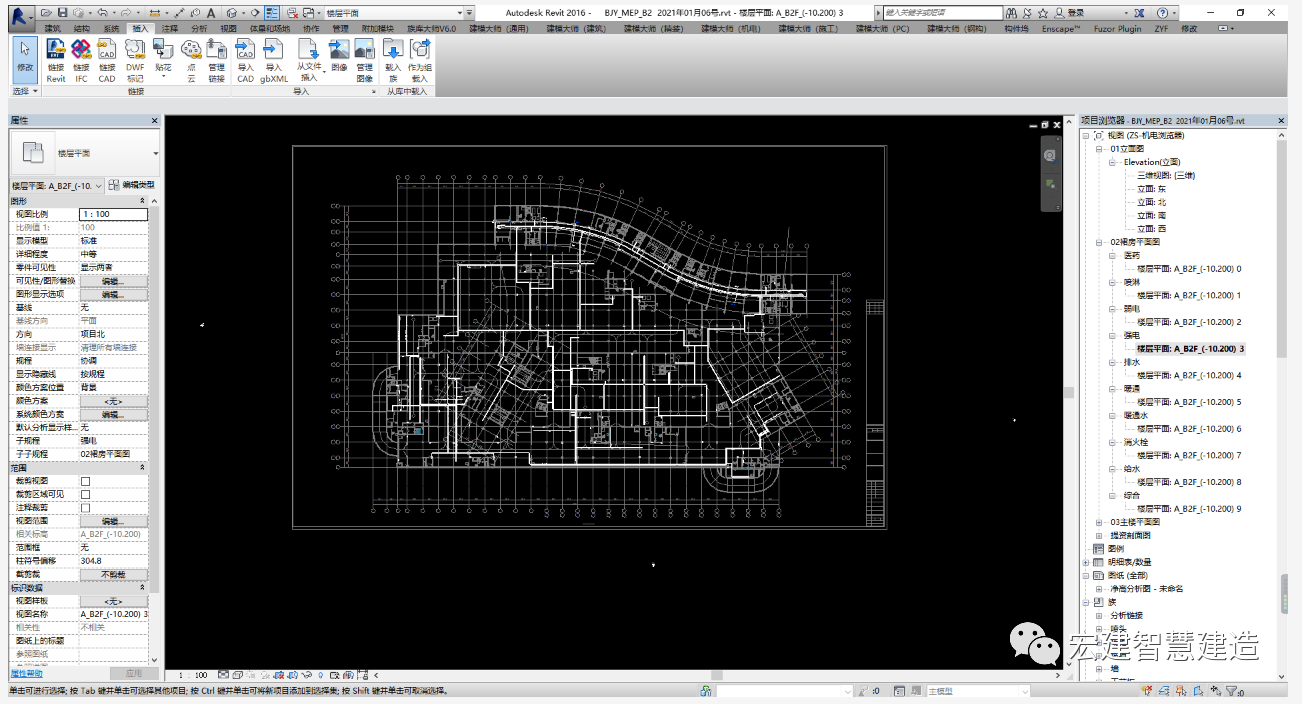

3、将处理好的底图，形成块导入模型平面中

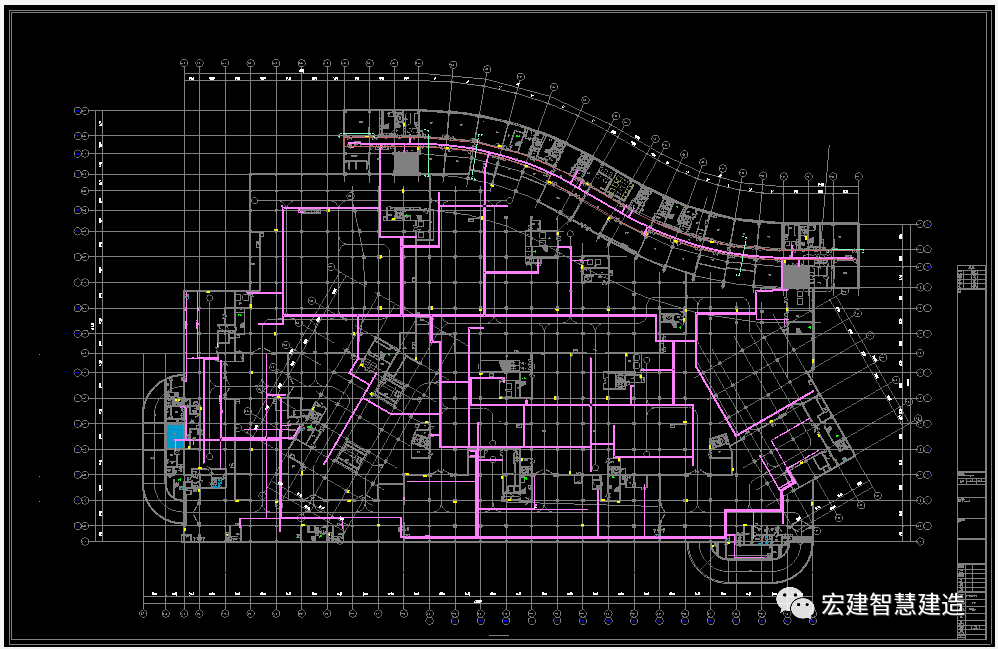

4、对管综进行标注，最后导出DWG格式

第3种方法

 利用现有的Revit土建模型进行管综定位

1、重复第1种方法1、2步骤

2、对管综进行定位标注

3、将模型平面导出DWG格式

总结

1、第1种方法最全面，耗费的时间相对比较长。

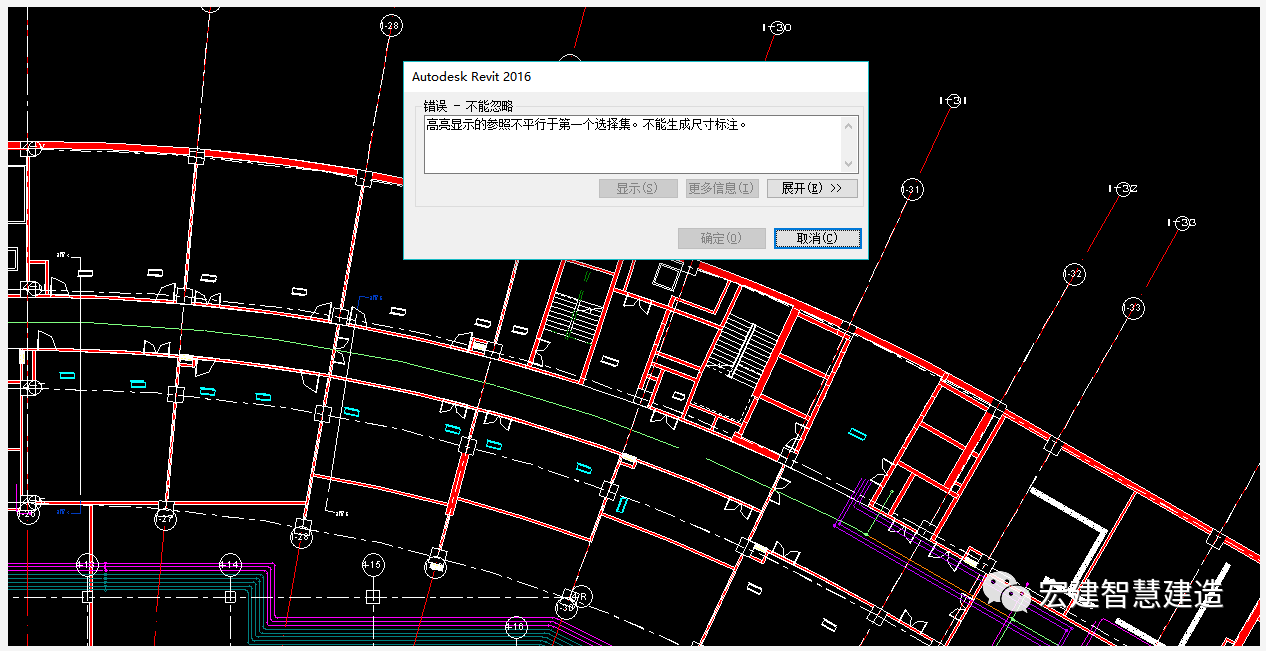

2、第2种方法，在没有弧形管道时，最可取，因为第2种方法是在模型中对管道进行定位标注，方便且速度较快，但是一旦管道做不到相互平行，尺寸标注就不能生成。

3、第3种方法，不用做施工出图，因为它对于建模精度较细，结构模型稍有错误，定位也会有偏差；再者原建筑底图中信息表达非常详细，对于房间功能、门窗都有标注。
