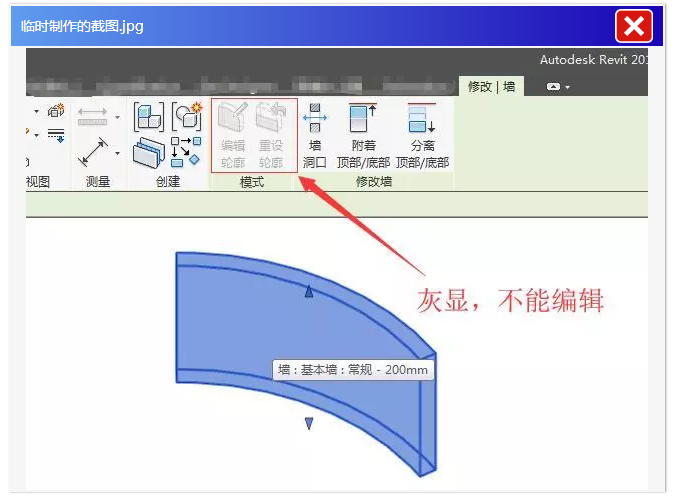

在建模过程中，有时候需要用到曲线墙体，但由于曲线墙体的特殊性，我们不能像直线墙体那样直接编辑曲线墙体的轮廓线。
请问怎么编辑户型墙体的轮廓？
弧形墙体轮廓编辑跟直线墙体轮廓的编辑是不一样的，需要借助内建模型。你先听首歌
有几种方式可以处理弧形墙体，下面给你介绍两种方法。
01、空心剪切方法编辑户型墙体

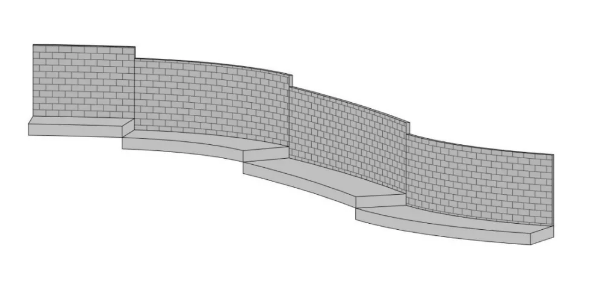

如上图所示，弧形的围墙，我们希望它的顶部形成一个向下的光滑坡道。
切换Revit视图为三维视图，在工具栏选项卡，点击“构件”下拉菜单，选择“内建模型”。

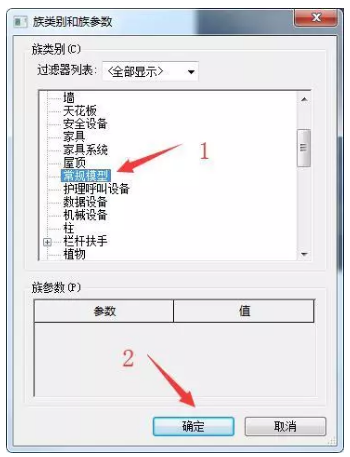

在弹出的“族类别和族参数”窗口中，选择“常规模型”，点击“确定”。

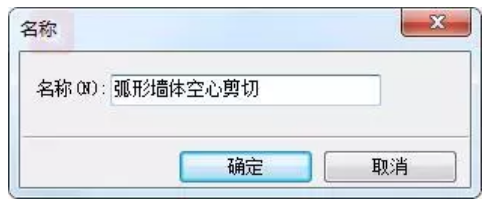

“确定”后，在弹出的“名称”窗口中命名这个内建模型的名称（命名规则根据操作习惯和命名规范，这样方便在项目浏览器中查找内建模型，其他类型的内建模型同理。内建模型比族低级，只能在本项目文件中使用，不能独立保存为族文件）。
以上步骤之后，默认自动进入内建模型编辑模式。
在内建模型编辑模式下，拾取墙体顶端轮廓线为放样路径，创建一个放样融合（这里不直接创建空心放样融合）。
拾取墙顶轮廓线为放样路径
编辑轮廓1草图
编辑轮廓2草图
使用空心剪切剪切弧形墙体
剪切完成的弧形墙，也可根据需要为空心剪切设定参数来调整弧形墙的顶部弧面形状。具体设置步骤，各位小伙伴可以自行摸索。
02、利用墙体顶部附着

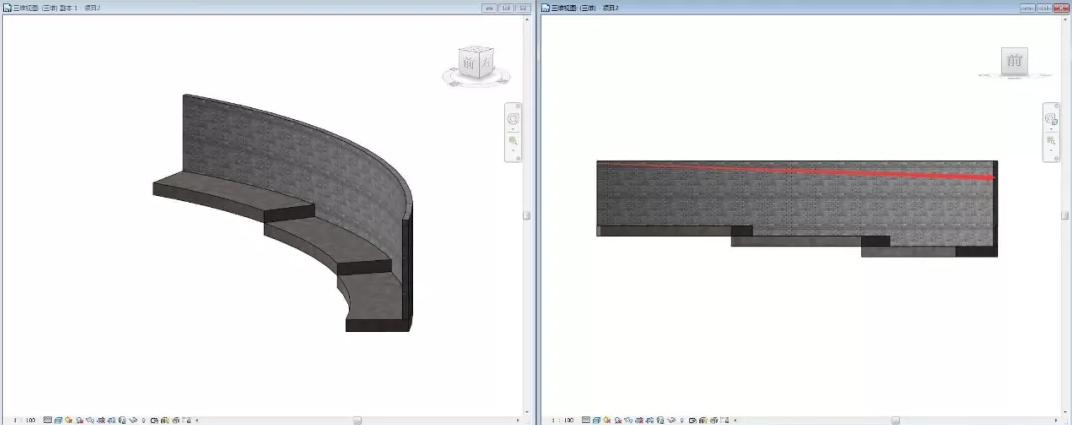

有时候我们创建一个曲线墙体作为弧形楼梯的围墙，其标高是变化的。这里我们可以借助围墙压顶来编辑围墙轮廓。
思路：围墙压顶利用墙体可附着楼板原理创建符合图纸要求的压顶。
根据图纸创建顶部压顶（楼板）

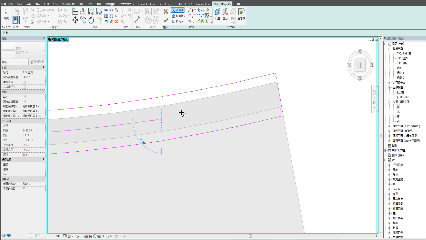

沿着墙体中线创建一条样条曲线（样条曲线取点间距越小精度越高）作为辅助线，绘制坡道箭头（设置好坡道箭头的高度）。

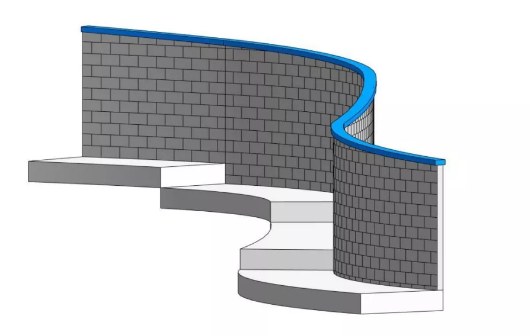

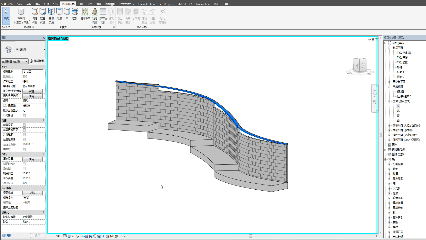

编辑弧形墙体，修改为顶部附着，附着在顶部的压顶。
以上为两种编辑弧形墙体的方式，小伙伴们如果在工作中碰到了类似的情况，不妨动手尝试。
