在Revit建模过程中，有时候不能直接运用开洞命令对梁、柱等构件开洞，一般可以编辑族，直接开完洞再载入到项目中。如果开洞构件的类型比较多（比如有梁有柱还有其他的一些类型），会比较慢，下面介绍一种可以直接对所有构件都能开洞的一种方法。

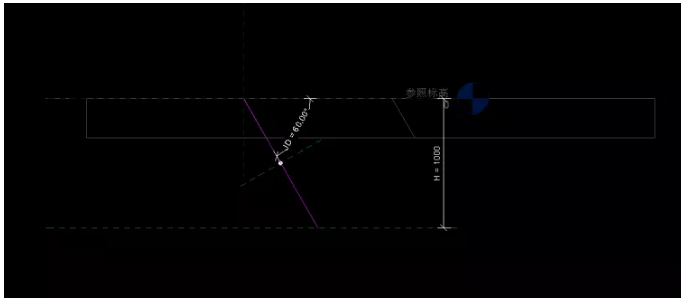

1、新建一个基于面的公制常规模型，切换到前立面，点击“创建”面板下“空心放样”命令，并创建一个参照平面将空心放样的路径的两个端点分别与对应的参照平面对齐并锁定，然后添加一个角度参数，一个高度参数，如图所示。

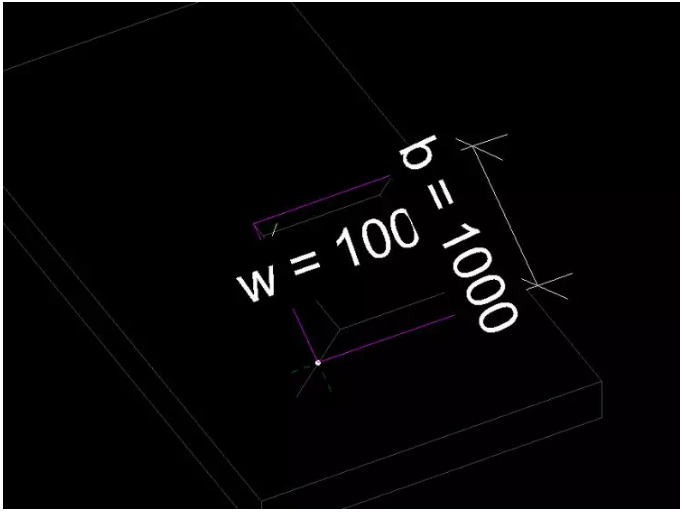

2、点击“完成”，再点击“编辑轮廓”切换到三维视图，拾取两条参照平面，然后再绘制两条边线，标注间距，并对应添加参数，如图所示。

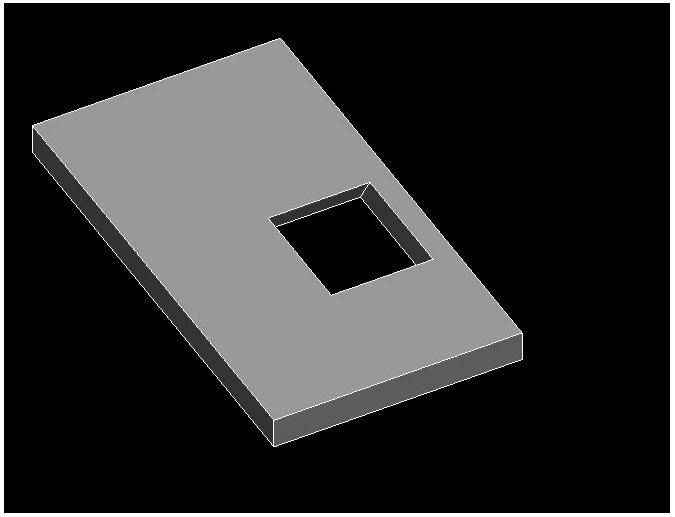

3、点击两次完成，然后用空心放样剪切一下的主体，就可以的到如图所示的空心形状。
4、将所建的族保存，然后载入到项目中，放置在需要开洞的梁柱等构件的面上就可以给梁、柱等构件直接进行开洞，并且参数是可以调整的，如图所示。
意义：通过学习上述文章，当需要在梁、柱等构件开洞时，利用上述方法，省去了很多不必要的麻烦，加快建模速度。
