Revit技巧 | Revit官方教程丨如何在已创建的图纸上旋转视图

发布于:2024-09-30 10:54:59
115人 分享

添加尺寸标注和文字注释,平移视口或更改视图比例以满足项目需求。

  1. 打开图纸。

  2. 在绘图区域中,选择图纸上的一个视图。

    提示: 如果图纸上的视图重叠,请按 Tab 键,直到合适的视图高亮显示。 观察状态栏,了解视口的说明。

  3. 单击“修改 | 视口”选项卡 “视口”面板 “激活视图”。

    Revit 以半色调显示图纸标题栏及其内容。通常仅显示活动视图的内容。 现在可以根据需要编辑该视图。可以放大绘图区域,以更加清晰地观看图元。

    注: 双击图纸上的视口也可以激活视图,具体取决于在“选项”中为“图纸上的视图/明细表”指定的双击动作。请参见用户界面选项。

  4. 根据需要修改视图。

    • 例如,可以执行下列操作:

    • 添加尺寸标注。 请参见关于永久性尺寸标注。

    • 添加文字注释。 请参见添加文字注释。

    • 调整视图的裁剪。请参见裁剪视图。

    • 在视图的视口内平移视图,一边仅视图的一部分在图纸上可见。 视图的裁剪区域不会移动。 在激活的视图上单击鼠标右键,并单击“平移活动视图”。 拖曳光标以平移视图。

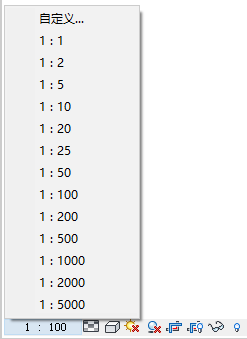

    • 修改视图的比例。在视图控制栏上,选择所需的比例作为“比例”。

  5. 要取消激活图纸上的视图,请双击视图外部,或者单击鼠标右键,然后单击“取消激活视图”。
