CAD教程 | 如何调整CAD绘制的线条粗细

发布于:2024-11-14 10:30:01
569人 分享

本文将介绍如何调整CAD绘制的线条粗细。CAD(计算机辅助设计)是一种广泛应用于工程、建筑和制造等领域的绘图工具。线条粗细是CAD绘图中的一项重要参数,它能够直接影响绘图结果的外观和可读性。因此,了解如何调整线条粗细是每个CAD用户都需要掌握的技巧。

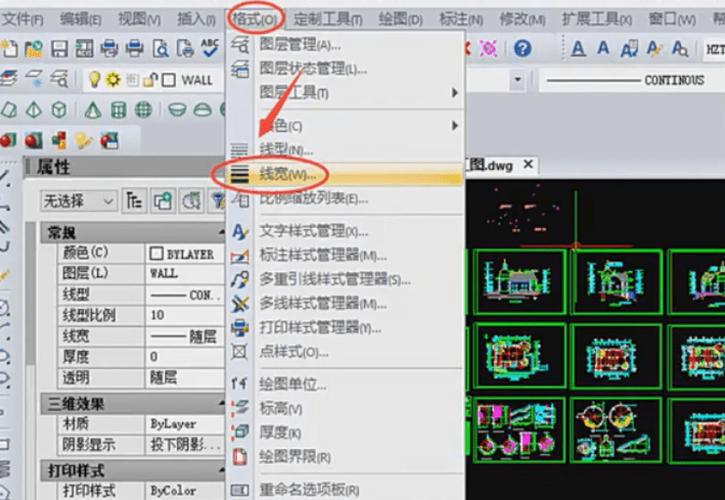

如何调整CAD绘制的线条粗细 - BIM,Reivt中文网

1. 使用线型命令

在CAD中,使用线型命令可以调整线条的粗细。线型命令可以通过以下几种方法使用:

  • 通过命令行输入“LineType”,然后按下回车键。
  • 在绘图菜单中选择“线型”选项。
  • 在工具栏中找到“线型”图标并单击它。

无论使用哪种方法,都会打开一个对话框,其中包含了可用线型的列表。

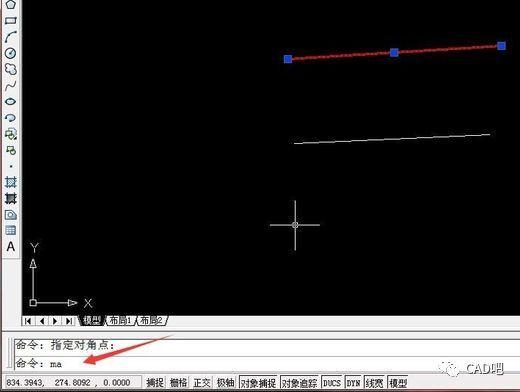

如何调整CAD绘制的线条粗细 - BIM,Reivt中文网

2. 选择线型

在线型命令对话框中,可以选择任何适合的线型。CAD提供了一些默认的线型供用户选择,例如实线、虚线、点线等。用户还可以自定义自己的线型。

3. 调整线型的比例

线型比例是指线型中线段和间隙之间的比例。在CAD中,线型比例通常是一个小数,可以从0.01到100之间的任意值。通过调整线型比例,可以改变线型的密度和粗细。

4. 应用线型设置

当选择了适当的线型和线型比例后,可以将其应用到绘图中的线条上。在CAD中,线型是通过将线条与线型关联起来来应用的。可以使用以下方法之一将线型应用到绘图中的线条上:

  • 选择要更改线型的线条,然后右键单击并选择“属性”选项。在属性对话框中,找到“线型”属性并选择所需的线型。
  • 通过“修改”菜单中的“属性”选项打开属性对话框,并按照上述方法选择线型。
  • 使用“CHProp”命令打开属性对话框,然后按照上述方法选择线型。

5. 全局线型设置

除了将线型应用于单个线条外,还可以设置全局线型,使其适用于整个绘图。要设置全局线型,可以使用以下方法之一:

  • 通过命令行输入“LTScale”,然后按下回车键。在弹出的对话框中,输入所需的线型比例。
  • 在绘图菜单中选择“设置”选项,然后找到“线型比例”设置并输入所需的线型比例。
  • 使用“UNITS”命令设置线型比例。

设置全局线型后,所有新绘制的线条将自动采用该线型。

总结

通过线型命令和线型比例调整,可以很容易地在CAD中调整线条的粗细。了解如何使用这些功能可以提高绘图的质量和可读性,使CAD绘图更加专业和精确。
