    在Revit使用柱应该是很简单的，但许多人对这个命令感到困惑。

    建筑柱和结构柱的区别是什么？

    为什么每次创建结构柱时都会收到一个可见性警告？

    接下来就告诉大家这些奥秘。

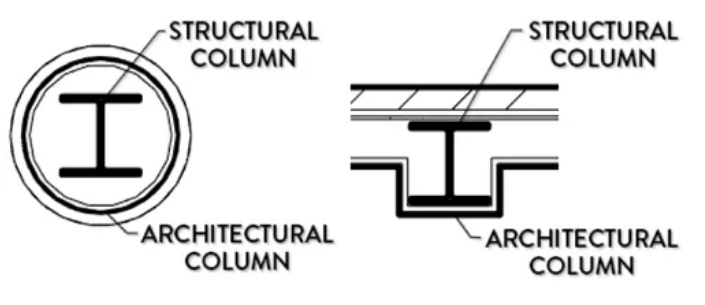

    1-了解结构柱和建筑柱的区别

    结构柱:这种柱是用来创建实际上将要支撑一个建筑物的真正的柱子。它们被结构工程师和建筑师使用。

    建筑柱:他们通常被用于2个原因:创造装饰性的柱(比如科林斯式希腊柱)或创造一个形体包围真正的结构柱。建筑柱通常继承周围图元的材料。

    在大多数情况下，几乎所有的项目都会使用结构柱，而建筑柱是可选的，通常不是必需的。

    2-添加结构柱族

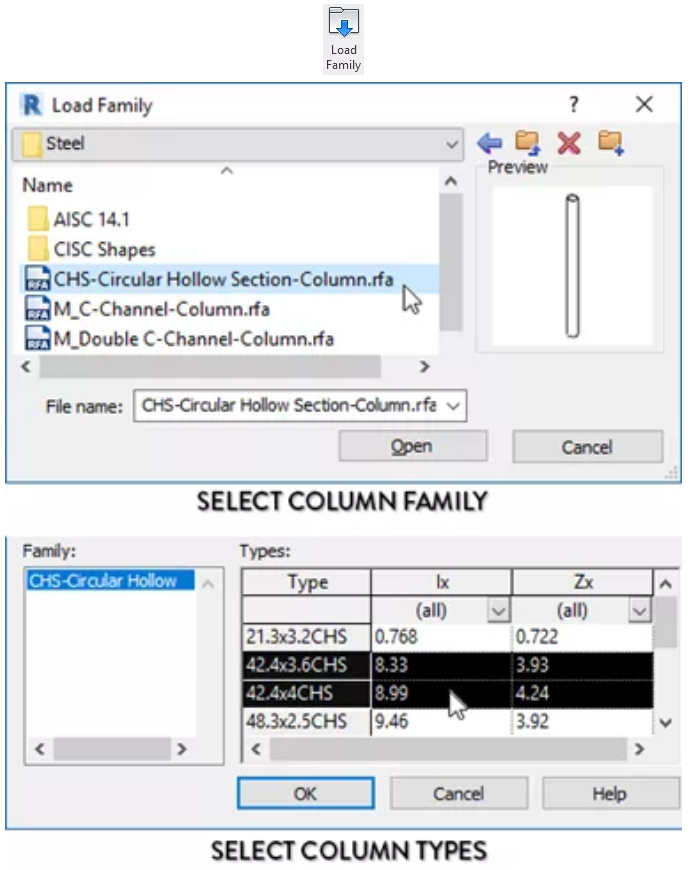

    当添加结构柱族到你的项目中时，确认使用默认Autodesk族。转到插入选项卡，单击“载入族”，转到结构族文件夹，选择你想载入的柱族。将打开族的类型目录，所有规格和预设族类型都在列表里。使用“ctrl”去选择项目中用到的所有柱尺寸。

    3-在创建结构柱时设置高度和放置选项

    创建一个结构柱可能很麻烦。结构柱按钮(快捷方式:CL)可以在建筑选项卡和结构选项卡中找到。

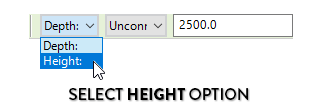

    设置放置选项:默认情况下，使用深度选项创建柱。如果试着创建一个柱，这个选项会让你迷惑，并且可能会出现一个可见性警告。因此，将此设置改为高度。

    选择顶部高度:在计划视图中创建柱时，基层将始终锁定到视图的相关级别。这意味着如果你在level1视图中,底部标高将被设置为level1。在选项栏中，选择柱的顶部标高。这个时候无法调整顶部/底部偏移量。

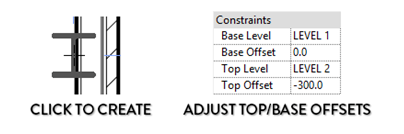

    点击创建，调整偏移:

    单击平面视图上的任意位置来创建柱。选择柱并调整实例属性中的顶部/底部偏移量。

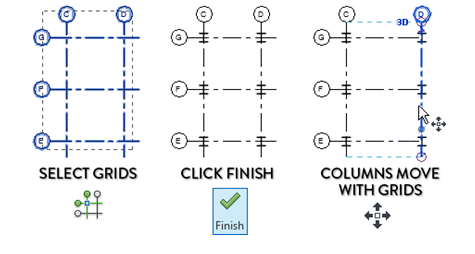

    4-在轴网交叉处创建柱

    创建新柱时，单击“在轴网处”选项并选择所有要选择的轴网。点击绿色“√”完成操作。柱将在所有选定的轴网交叉处自动创建。

    5-默认情况下跟随轴网移动

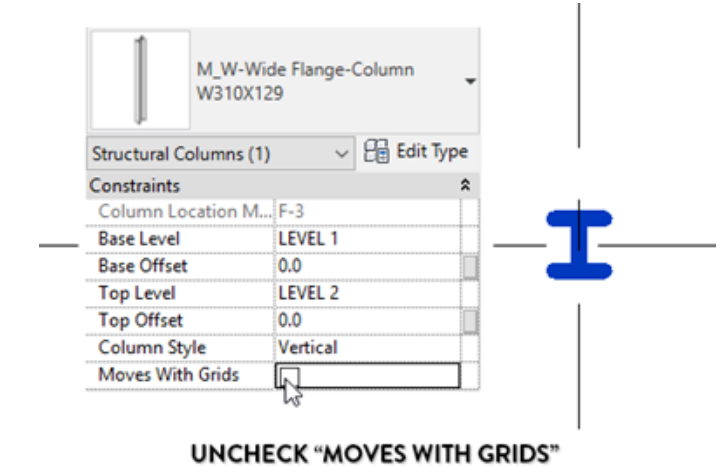

    除非实例属性“随轴网移动”未选中，否则柱将随着匹配的轴网移动。在下面的示例中，我们选择一个柱并查看它们的参数。

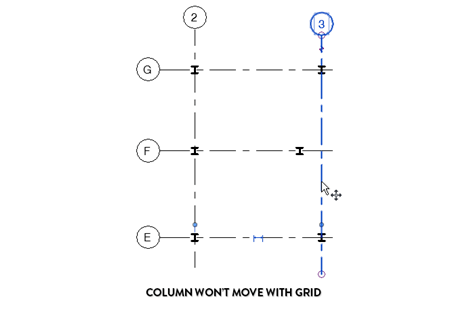

    然后，我们尝试再次移动轴网。可见，未选中“随轴网移动”的柱不会移动。

    6-调整精细程度对柱有很大的视觉影响

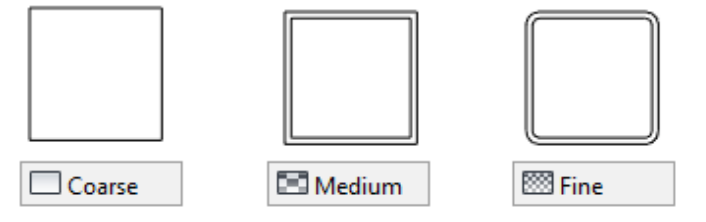

    在打开视图的左下角，将找到“详细程度”选项。此工具对柱的可视化程度具有重要影响。在下面的图像中，可以看到更改平面视图中的精细程度时发生的情况。

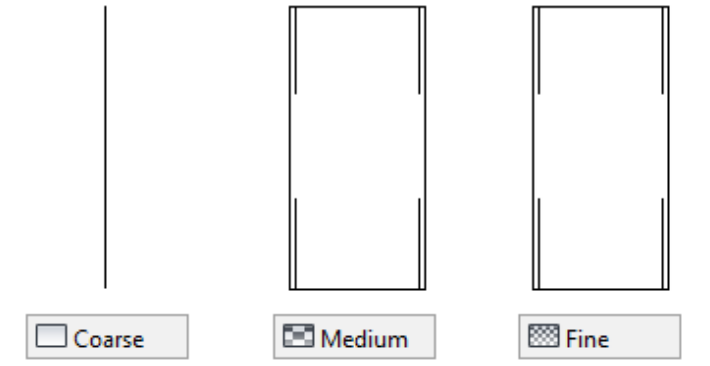

    必须特别注意立面和剖面图。一般来说，柱仅在设置为粗略情况下才显示为一条线。

    7-创建一个黑色的填充柱

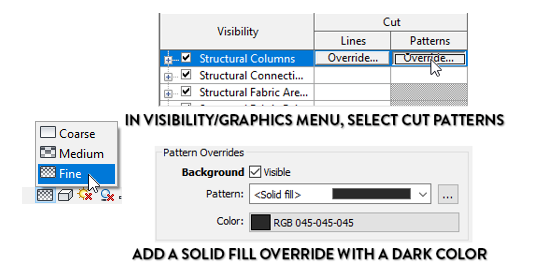

    在我们的概念中，用深色的实心填充显示柱是很有用的。可以使用“可见性/图形替换”在某个视图中创建这种效果。这个工具可以在视图选项卡中或快捷方式VG找到。单击结构柱的截面填充图案替换。添加一个固体填充且选择一个深色。这种方法对混凝土和木柱很好用。但对于一些钢柱族可能会有问题，因为钢柱族通常是中空的。

    8-使用建筑柱来建造一堵墙

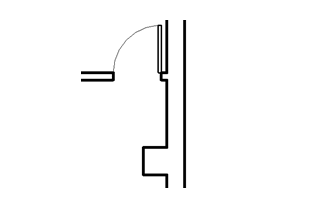

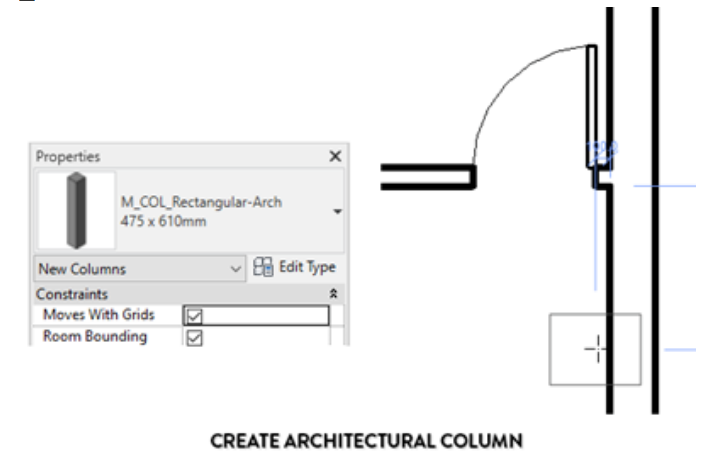

    在下面的示例中，我们在墙上创建一个“墙垛”。选择一个矩形建筑柱并单击墙壁。

    正如在下面看到的那样，该柱将自动清除与墙壁的连接。

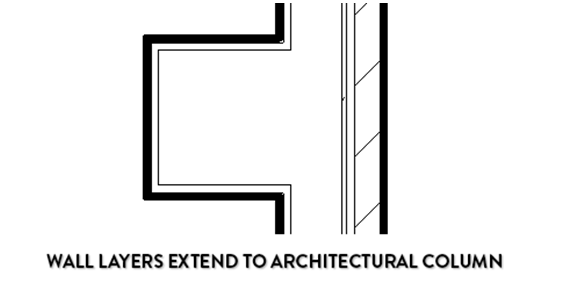

    如果将视图细节级别切换为“详细”，则可以看到建筑柱继承了墙壁的材质。在这种情况下，将在柱上面添加石膏和水泥层。问题在于:墙的相关标签不能用在柱上。出这个原因，我们可能更喜欢创建一个额外的墙类型。在项目早期创建这种效果，建筑柱是很好用的，但从长远来看，它们可能不是正确记录信息和注释项目的最佳选择。
