台阶是建筑项目必不可少的组成部分，那么用Revit如何快速添加建筑物的室外台阶呢，简单三部曲。。。

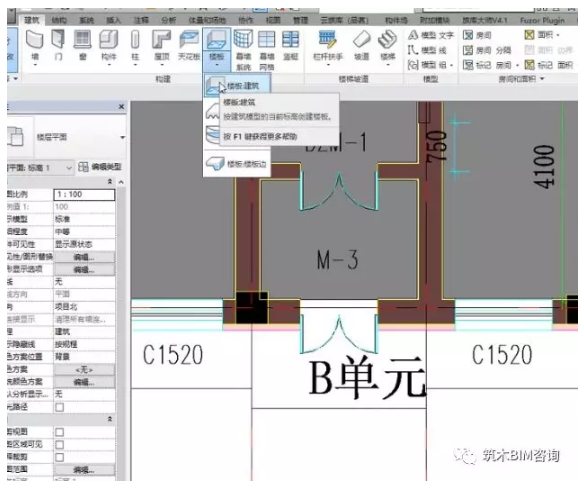

    STEP1：切换到楼层平面，新建室外楼板，编辑楼板轮廓，绘制与室外地坪相同高度的楼板；

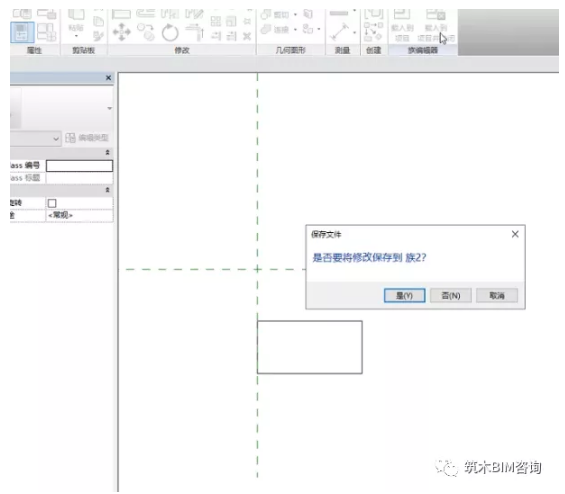

    STEP2：新建“公制轮廓族”，按照项目要求创建轮廓样式，需要满足三个条件，不能相交，不能重叠，必须闭合，做完后载入到项目中；

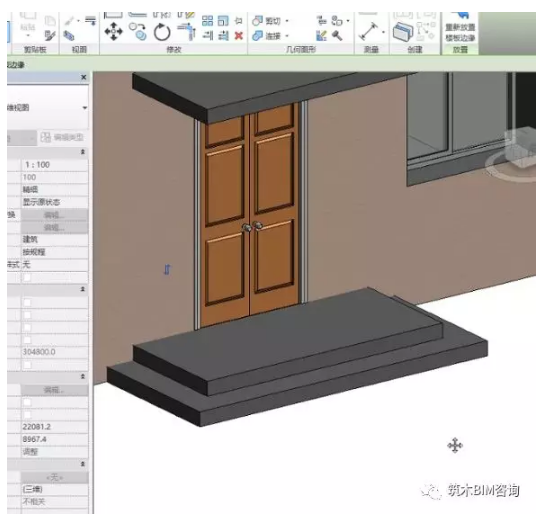

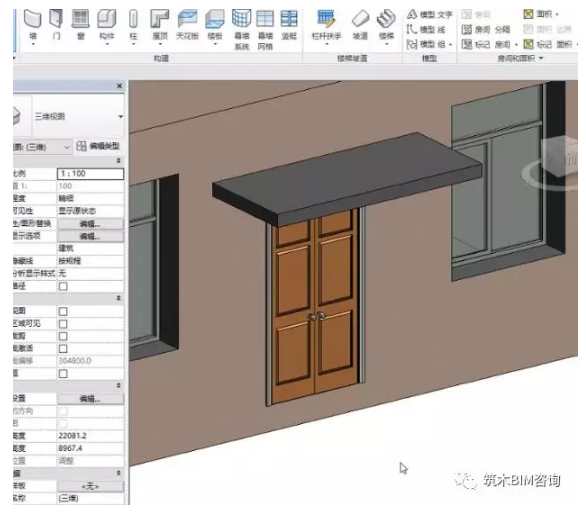

    STEP3：进入三维，用楼板-楼板边功能，创建新的楼板边缘，选中载入的轮廓族，拾取室外楼板的边缘，快速添加室外楼板。

    添加台阶的核心是需要大家灵活掌握轮廓族的创建，轮廓族虽然是二维族，比较简单，但是他却在Revit中发挥中举足轻重的作用。

    大家学会了吗，咱们下次见。
