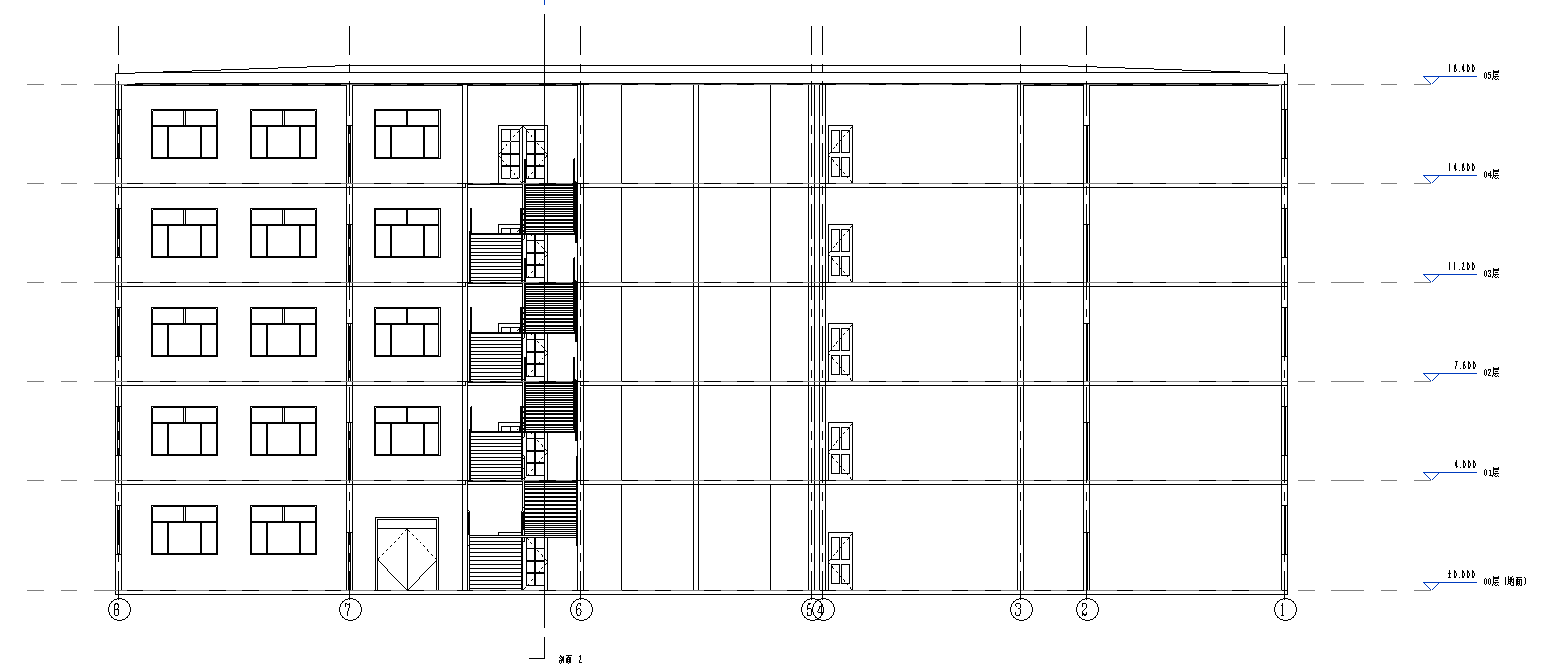

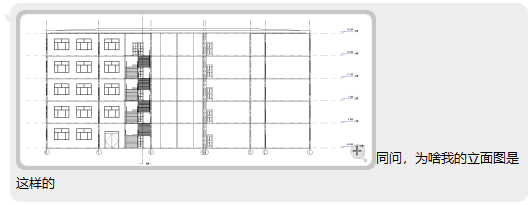

问题：Revit的立面图为什么显示的是剖面图的效果

解答：

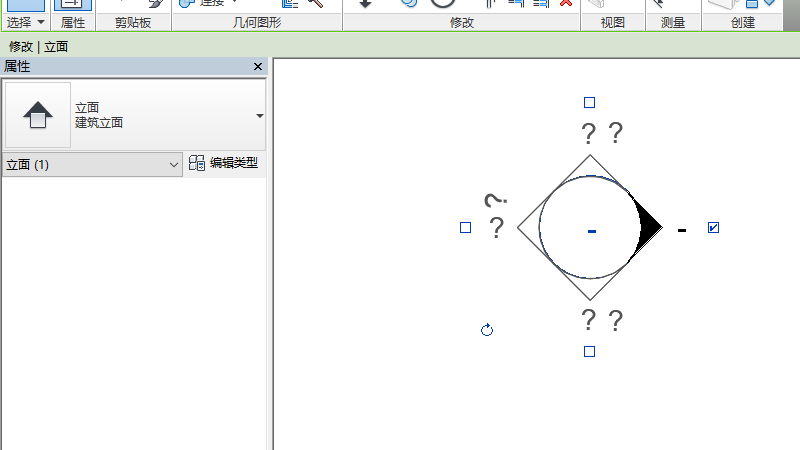

1、一个立面符号有两个可以选择的对象。一个是“立面”，另一个是“视图”。

1.1 “立面”表示的是整个立面符号，它有四个方向可以选择。勾选了某个方向，某个方向就会创建一个视图。

1.2 “视图”表示的是某一个方向上所创建的视图，项目浏览器中立面相关的视图就是这些视图。

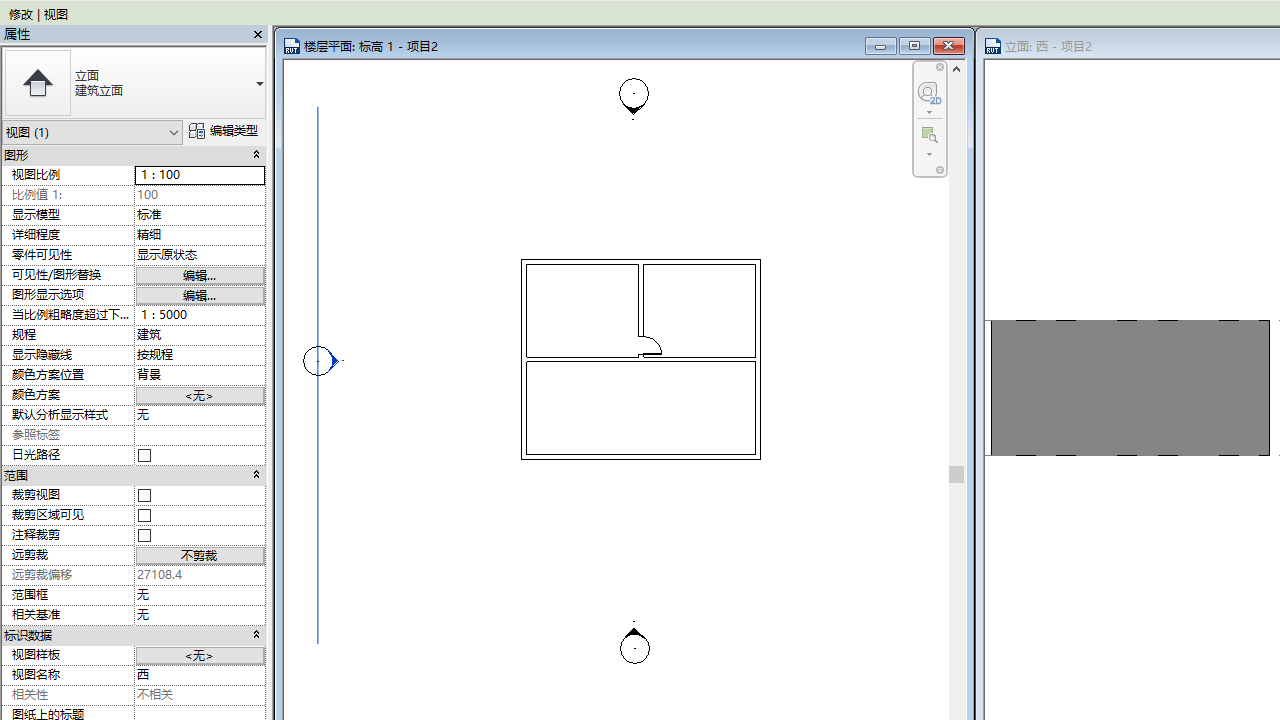

2、在选中立面的视图时，会看到一条高亮显示的线。这条线相当于剖面图的剖切线，将会以这条线作为起点，沿着立面的方向对模型进行观察。图中沿着蓝线开始观察，将会看到右侧“立面:西”视图中的一堵墙。

3、如果将立面视图的蓝线移动至模型中间，将会产生剖切的效果。图中沿着蓝线开始观察，将会看到右侧“立面:西”视图中的门和墙的剖切线。
