Revit是一款功能强大的建筑信息模型（BIM）软件，可以帮助建筑师和设计师进行建筑设计和施工。在Revit中，绘制轴网标高是一个常见的任务，它能够提供建筑结构和构造的参考线。

要使用Revit绘制轴网标高，您可以按照以下步骤进行操作：

1. 打开Revit软件，并创建一个新的项目文件。

2. 在Revit界面的顶部菜单中，选择“建筑”选项卡。

3. 在“建筑”选项卡的“建模”面板中，选择“轴网”的图标。

4. 在轴网工具栏中，选择“绘制轴网”工具。

5. 在工作区中选择一个适当的视图，以便于绘制轴网。

6. 在视图中选择一个适当的位置，作为轴网的起点。

7. 在屏幕上点击鼠标左键，以设置轴网的起点。

8. 沿着想要绘制轴网的方向，点击鼠标左键，绘制轴线。

9. 如果需要改变轴线的方向或长度，您可以使用Revit中的编辑工具来调整轴线。

10. 继续按照需要绘制更多的轴线。

11. 在完成绘制轴线后，点击鼠标右键，选择“结束编辑轴网”。

12. 点击鼠标右键，选择“完成轴网”。

13. 在弹出的对话框中，选择“标注高度”选项。

14. 在标注高度对话框中，选择一个适当的轴线，并输入轴线的标高数值。

15. 点击“确定”按钮，以应用轴网标高。

通过以上步骤，您就可以使用Revit绘制轴网标高。轴网标高在建筑设计和施工过程中非常重要，它能够提供建筑结构和构造的参考线，方便设计师和施工人员进行工作。

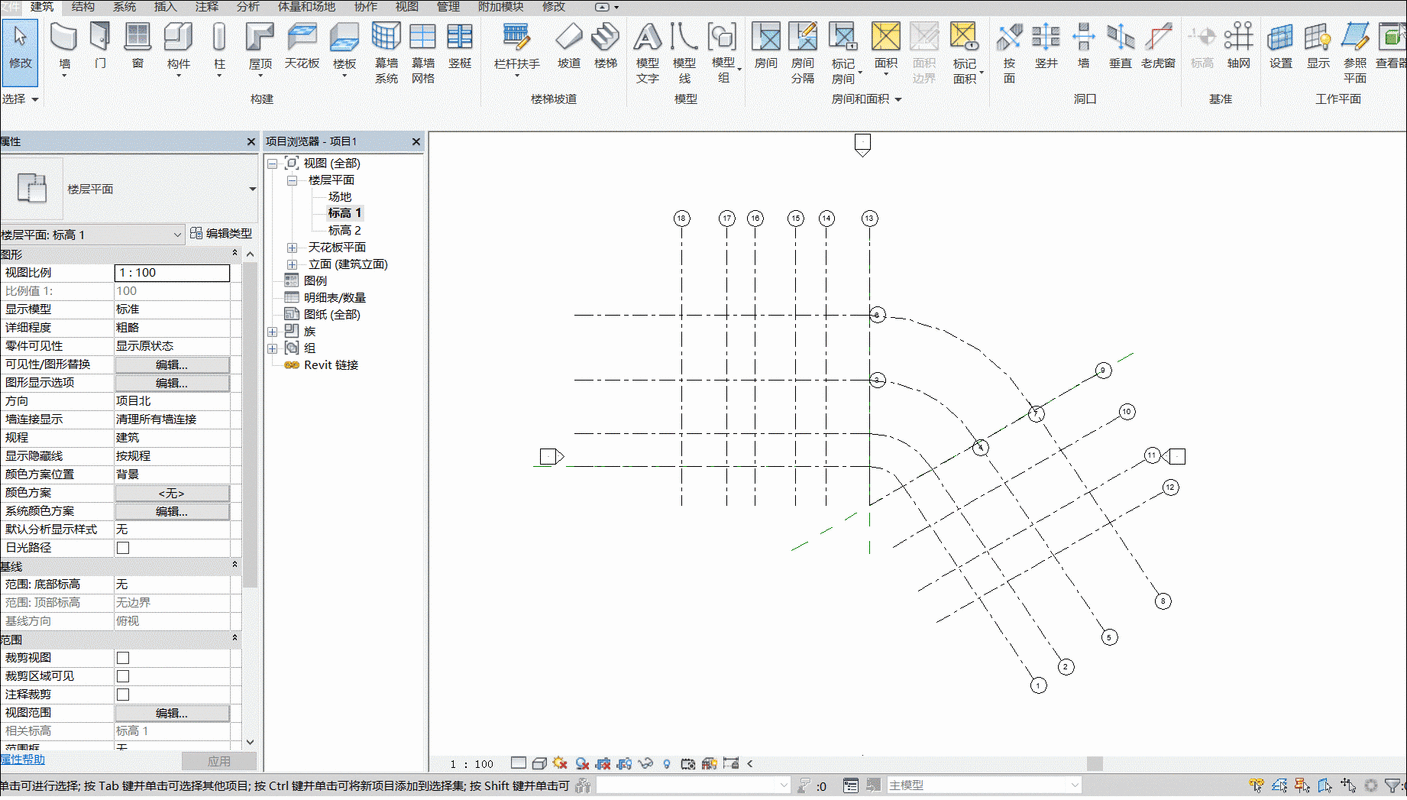

Revit的轴网功能不仅可以绘制水平和垂直的轴线，还可以绘制任意角度的轴线。此外，Revit还提供了丰富的轴网编辑和标注工具，使得轴网的绘制和修改更加灵活和精确。

总而言之，Revit是一款功能强大的建筑信息模型软件，通过使用Revit的轴网功能，建筑师和设计师能够轻松绘制和标注轴网，提供建筑结构和构造的参考线。
