BIM出图是在BIM建模、BIM构件信息录入完成后展开的工作。出图的过程也并不是几行字就能讲清楚的，很多细节都要靠大家自己在实践中不断总结，我把Revit出二维图大致分为六个步骤，进行简单介绍。

一、准备工作

  1.出图前当然需要进行一些准备工作，首先建议从建模视图中复制出专门用于出图的视图，将建模的视图与出图用视图区分开来，复制好对应视图将其打开，直接在实例属性栏的“视图分类”命名视图分类名称即可；

  2.打开用于出图的视图，调整好视图比例，在视图控制栏找到裁剪视图工具，将其切换至裁剪视图和隐藏裁剪区域，把四个立面视图符号隐藏；

  3.根据需要切换“图形显示样式”（一般选择线框模式或者隐藏线模式）；

二、对模型图元进行尺寸标注、注释说明

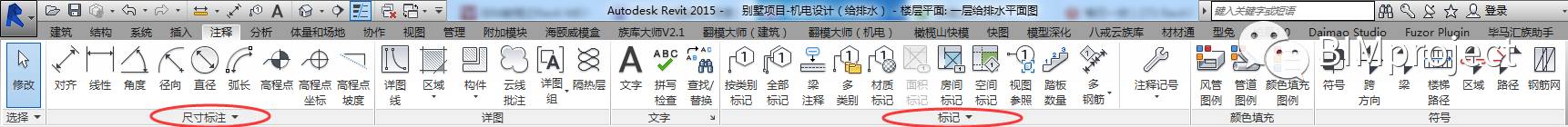

  1.打开视图，点击“注释”选项卡，我们可以看到注释选项卡下包括：尺寸标注、详图、文字、标记、颜色填充、符号，主要使用的是“尺寸标注”和“标记”工具；

（尺寸标注的样式可以到对应的类型属性对话框进行修改）；

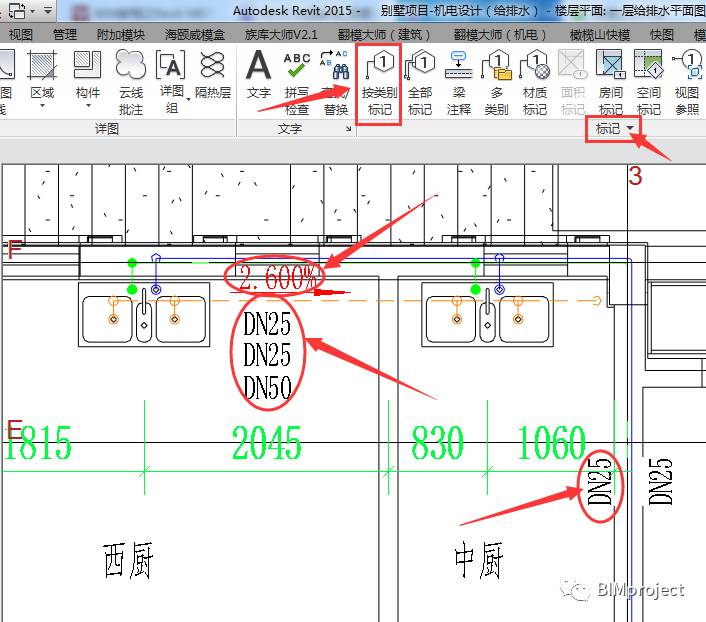

  2.点击注释选项卡中的“按类别标记”，逐一标记所选图元，标记符号需要载入相关的注释族、标记族，很多系统自带的资源库并不满足我们自己的规范要求，就需要自己重新编辑（创建标记注释族的方法将在后续为大家做详细介绍）；

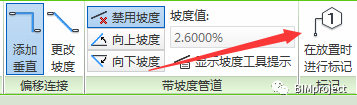

 注：1.在绘制管道、风管、桥架时可以点击选项卡下的“在绘制时进行放置”命令直接对绘制的图元进行标记；

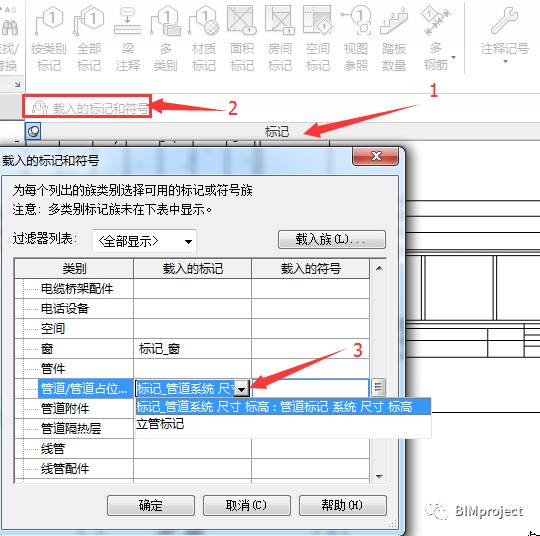

  2.展开“标记”旁边的下拉箭头，点击“载入的标记和符号”，可以在弹出的对话框中选择对应的标记族；

三、图层设置

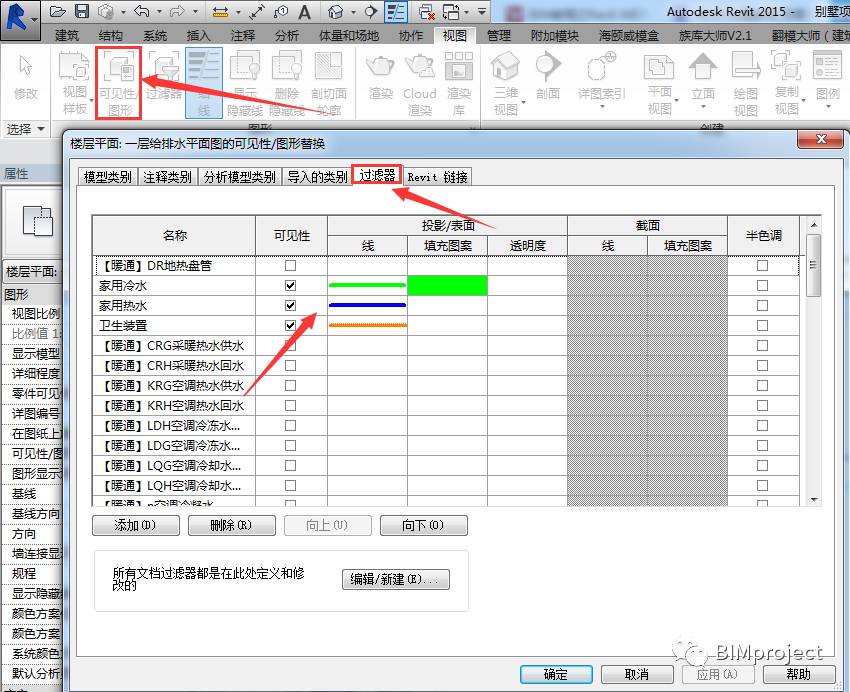

  1.在“可见性/图形”（VV）中找到过滤器，在过滤器中调整图元线型属性；

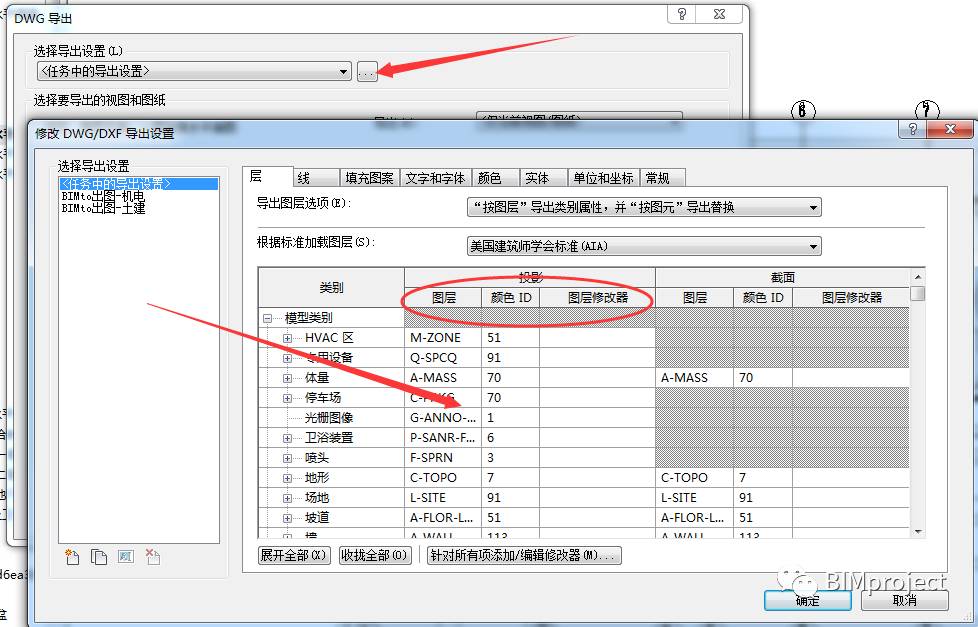

 2.也可以在导出DWG/DWF格式的时候进行设置；

（注：1.导出CAD图时，如果模型中的图元颜色没有进行任何设置修改，导入到CAD里面的二维图中图元的颜色会和Revit中设置的图元边框颜色保持一致；

  2.在“可见性/图形”（VV）中设置的线型属性优先级别比“DWG导出设置”的更高；

  3.DWG/DWF导出设置可以通过“传递项目标准”进行传递，“可见性/图形”中的设置不能进行传递；

  4.对于链接的建筑结构模型，如果进行绑定打散之后，导出的DWG文件还需要对墙颜色、填充重新设置；

  5.“可见性/图形”中的“模型类别”也可以对图元的线型属性进行设置，这里的设置相当于对图层概念的设置）。

四、图纸的创建

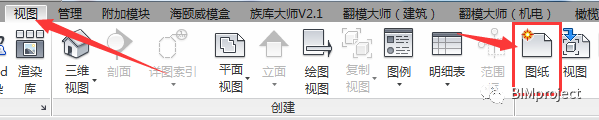

  1.在“视图”选项卡中单击“图纸”命令创建图纸，选择合适的标题栏（及图框）；

  2.将相应的视图直接拖移至图纸界面区域即可；

  标题栏、视图名称都属于族，多数情况都是需要用户自己修改创建的，可以一次做好保存以后就不用做；

五、图纸布局要求

 1.图纸的布局也是一个重要的工作，图纸应该做到：①定位尺寸标注准确美观；②模型尺寸、标高、系统类型、相关说明标注完善；③局部管线复杂的地方应该有剖面图或者详图；④剖面图和详图的布局要合理美观；⑤管线基本尺寸、类型应该注明，且布局合理没有碰撞。

六、导出图纸

  1.将所有的设置保存，导出CAD图纸；

  导出的图纸还需要在CAD里面对局部进行调整修改，用户需按照相关出图规范进行出图。
