在专业出图时，通常所有管线都不是同一种线宽，需要在Revit中将导出管线的线宽进行设置，以至于符合规范要求。

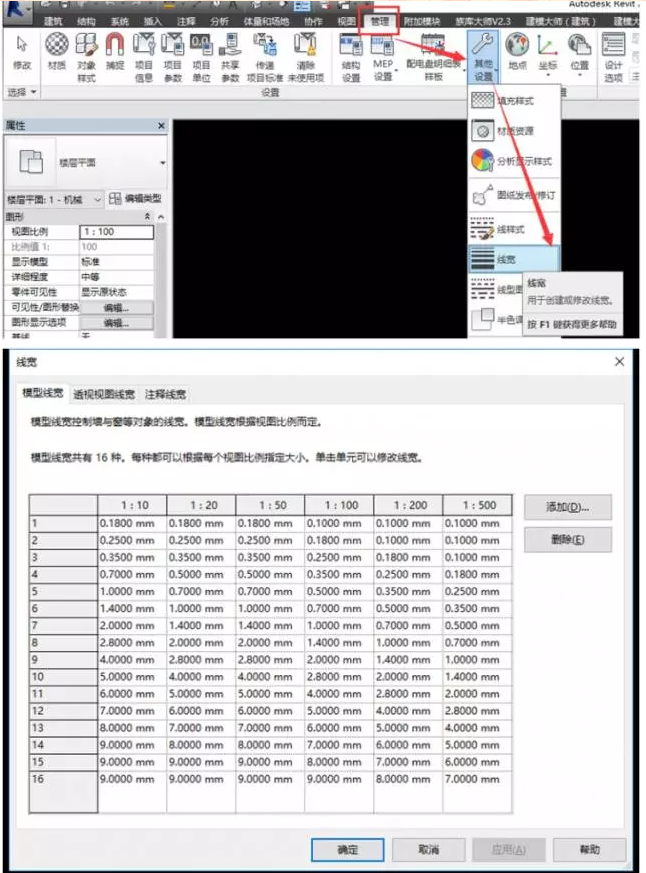

1.先在Revit中对自带线宽的选项进行一个设置，选项上面的管理选项卡下的其他设置里面的线宽。可以使用默认，也可以进行编辑。

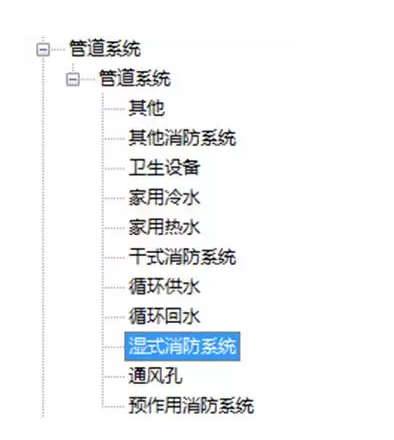

2. 将需要导出机电的管线平面图的其他相关设置好，在进行一个线宽设置，这里我们在项目浏览器机电管线系统出进行设置，这里包括的管道系统和风管系统。

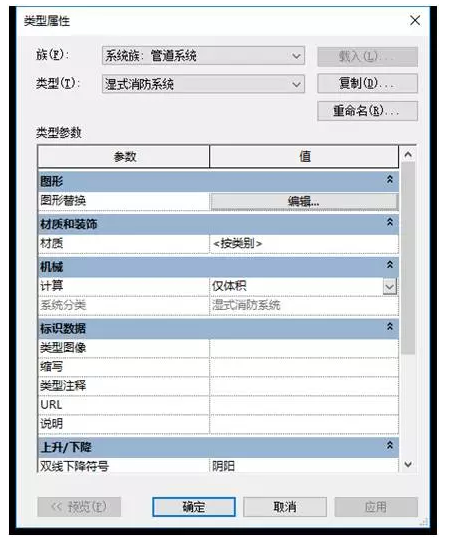

3.这里用管道系统进行举例，选中管道系统，选中需要设置的管道系统，进行双击。双击之后出现下图所示。

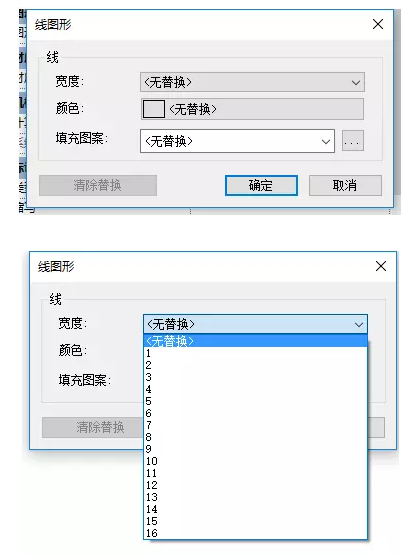

4.选择图形替换，点击编辑出现图所示。在图片中出现宽度、颜色、填充图案三个选项。 这里可以对导出管线线宽进行设置选项就是线宽，可以进行线宽的设置，选择合适的线宽，来进行相关的设置。这里设置好就可以进行导出图纸。（内容来源：EaBIM）
