1.在项目前期的时候，将桥架的命名以第一个截图的方式命名，并配置好其配件，如第二个截图。

2.添加电缆桥架明细表，点击“视图”选项卡下“明细表”中的“明细表/数量”，如图。

3.在“新建明细表”对话框中选择电缆桥架类别。

4.将“类型”字段添加入明细表字段，如图，同样将“尺寸”、“长度”字段按此方式添加。

5.编辑“排序/成组”，将其按如图方式设置。

6.在“格式”中勾选“长度”的“计算总数”，如图，并确定，制作明细表图。

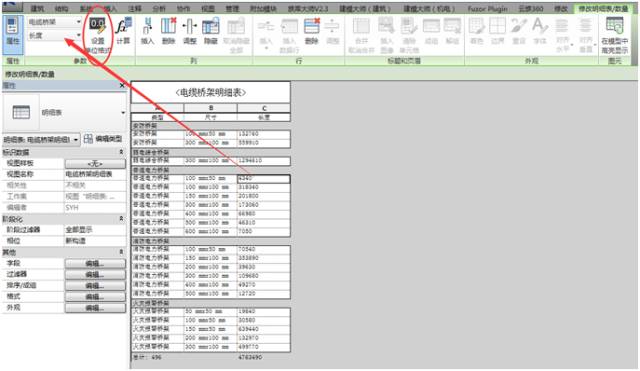

7.修改长度的单位格式，单击长度列的任意一格，点击“设置单位格式”设置为图。

8.完成明细表，如下图所示。
