在Revit中，电缆桥架是电气系统中重要的组成部分，用于支撑和保护电缆，同时起到导电、接地和隔离的作用。绘制Revit电缆桥架是建筑师和电气工程师在设计过程中必需的技能之一。本文将介绍绘制Revit电缆桥架的步骤和技巧。

首先，打开Revit软件并创建一个新的项目。在“选项”中，选择电气系统，并确保已启用电缆桥架工具。然后，选择一个适当的绘图比例，以便能够清晰地显示电缆桥架的细节。

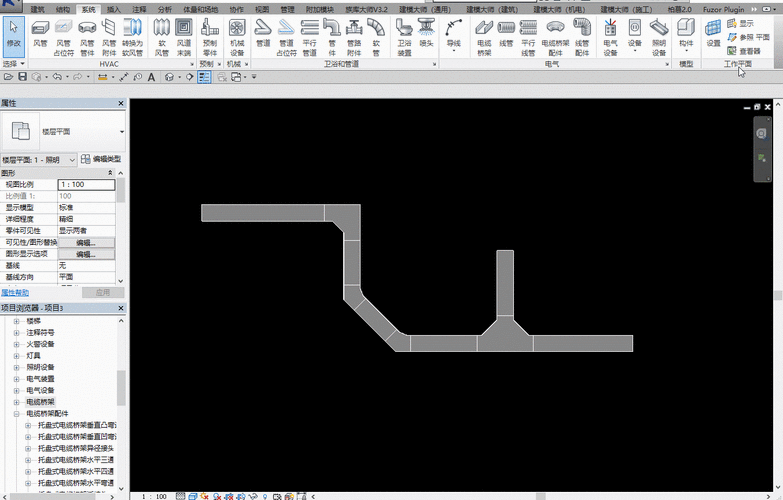

接下来，选择“建模”选项卡中的“电缆桥架”工具。在“属性”对话框中，选择所需的电缆桥架类型和尺寸。你还可以选择电缆桥架的材料和颜色，以使其与设计风格和材料相匹配。

在绘制过程中，你可以使用各种绘图工具来创建电缆桥架。例如，你可以使用“直线”工具来绘制直线段，使用“弧线”工具来绘制弯曲或弧形的部分。你还可以使用“徽章”工具来绘制特殊形状的电缆桥架。

当绘制直线段时，你可以控制其长度和角度。你还可以使用“斜率”和“弧长”选项来调整电缆桥架的外观。此外，你还可以通过选择“连接”选项，将直线段连接到其他电缆桥架或建筑元素。

绘制电缆桥架时，你还可以使用“矩形”和“梯形”工具来绘制矩形和梯形的部分。这些形状可以用于创建电缆桥架的侧面和底部。你可以调整这些形状的尺寸和角度，以符合设计要求。

在绘制过程中，你还可以使用“编辑”工具来调整已经创建的电缆桥架。例如，你可以使用“移动”工具来移动电缆桥架的位置，使用“旋转”工具来改变其方向，使用“镜像”工具来创建对称的电缆桥架。

绘制Revit电缆桥架时，你还可以添加其他细节和特征，以增强其外观和功能。例如，你可以在电缆桥架的顶部添加护栏或遮盖物，以防止电缆滑落。你还可以在电缆桥架的侧面添加支撑杆或固定装置，以加强其结构。

完成绘制后，你可以对电缆桥架进行检查和修改。你可以使用“选择”工具来选择和编辑某个电缆桥架的部分，也可以使用“过滤器”工具来选择和修改多个电缆桥架。你还可以使用“视图”选项将电缆桥架的绘图视图转换为三维视图，以查看其立体效果。

最后，保存并导出你的Revit电缆桥架图纸。你可以选择将其导出为图像文件或PDF文件，以便与其他人共享和打印。你还可以将其导出为CAD文件，以便与其他CAD软件进行交互和编辑。

绘制Revit电缆桥架是一个需要技巧和经验的过程。通过掌握绘图工具和技巧，你可以创建出符合设计要求和标准的电缆桥架图纸。希望本文对你在绘制Revit电缆桥架中有所帮助。
