需要了解不同标高的构件在协调和构造这两者之间的关系时创建底图。

在“属性”选项板上使用“底图”参数设置底图。例如，您可能希望设置厨房橱柜的底图，以便更轻松地放置上方的照明设备。在“项目浏览器”中，打开一个平面视图。

在“属性”选项板上，选择要成为底图的标高作为“范围：基准标高”。

“范围：顶部标高”将自动设置为高于“基准标高”的一个标高。如果有一个中间标高（如“阶段”），您可能希望将“范围：顶部标高”设置为高于“阶段”的标高。

底图在平面视图中以半色调显示。

在“属性”选项板上，选择“仰视”或“俯视”作为“底图方向”。如果“底图方向”设置为“俯视”，那么底图显示时就如同从上方查看平面视图一样进行查看。如果“底图方向”设置为“仰视”，那么底图显示时就如同从下方查看天花板投影平面一样进行查看。

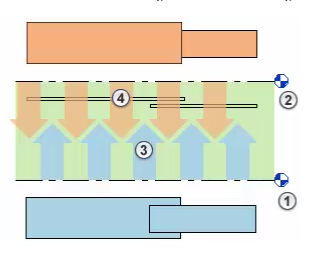

下图表示“属性”选项板中的设置，其中1=“范围：基准标高”，2=“范围：顶部标高”，3=“仰视”，4=“俯视”
