在管线综合优化后,要检查一下管线是否满足净高要求,可以利用颜色方案来实现管线的净高查看,以风管为例。

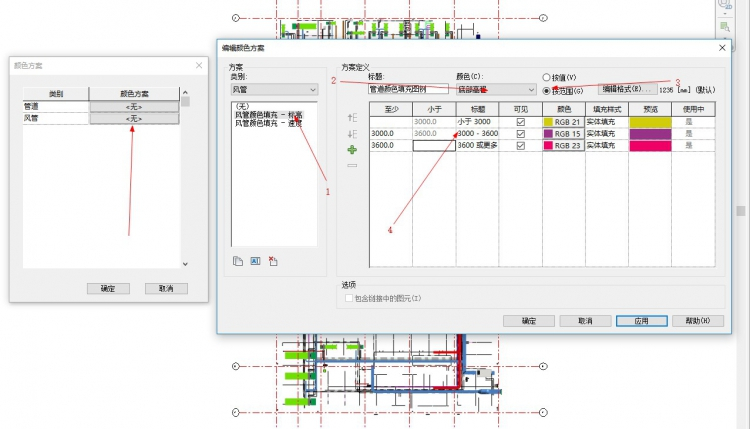

1、在平面视图属性栏里找到“系统颜色方案”,并点击“编辑”,如图所示。
2、新建一个方案并命名为“风管颜色填充-标高”,在方案定义中的颜色选项卡选择“底部高程”,点选“按范围”,然后按要求设置高程范围和颜色填充,本例以3000mm为净高要求,梁底为3600mm,如图所示。

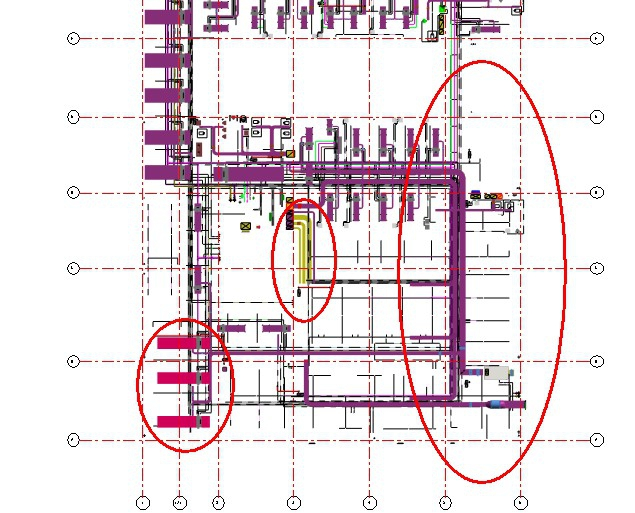

3、本例中满足净高要求的风管显示为紫色,低于净高要求的显示为黄色,高于梁底的显示为红色,如图所示。
意义:通过设置不同颜色的管道,方便区分不同管道系统,达成检查不同系统净高的目的,方便建模。
