1、导入一三层顶梁配筋图

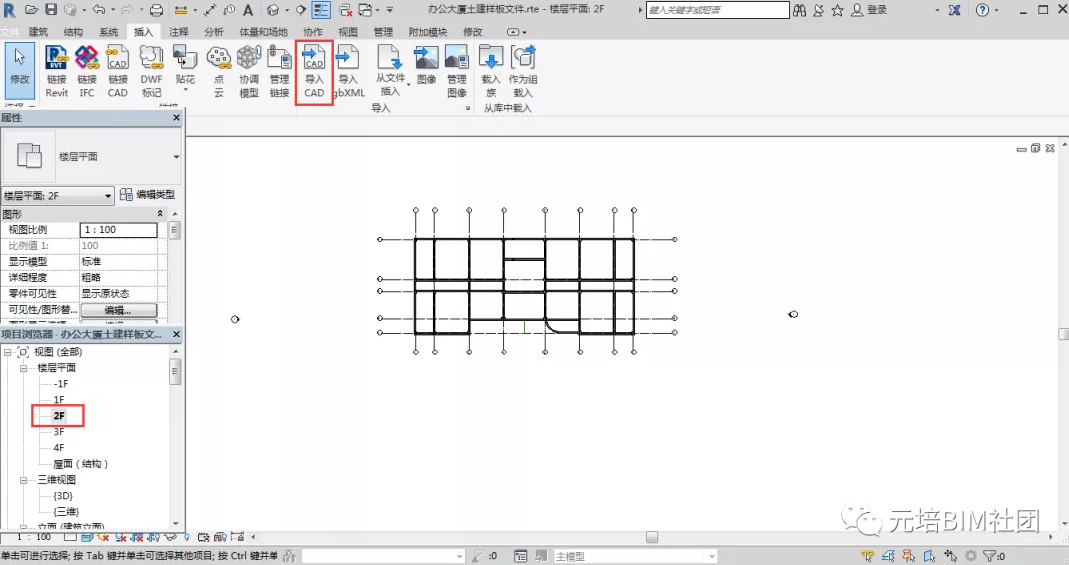

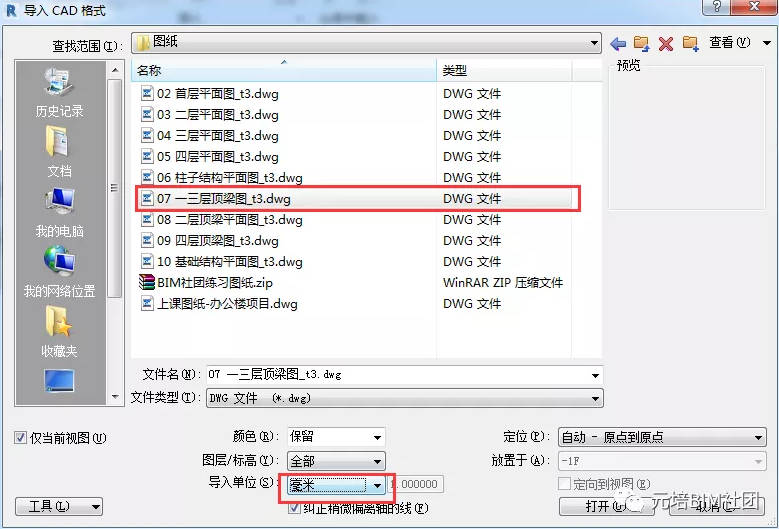

在楼层平面为“2F”的上，选择“插入”选项卡下的“导入CAD”→选择已有的“一三层顶梁配筋图”DWG格式，导入单位选择“毫米”，如下图所示

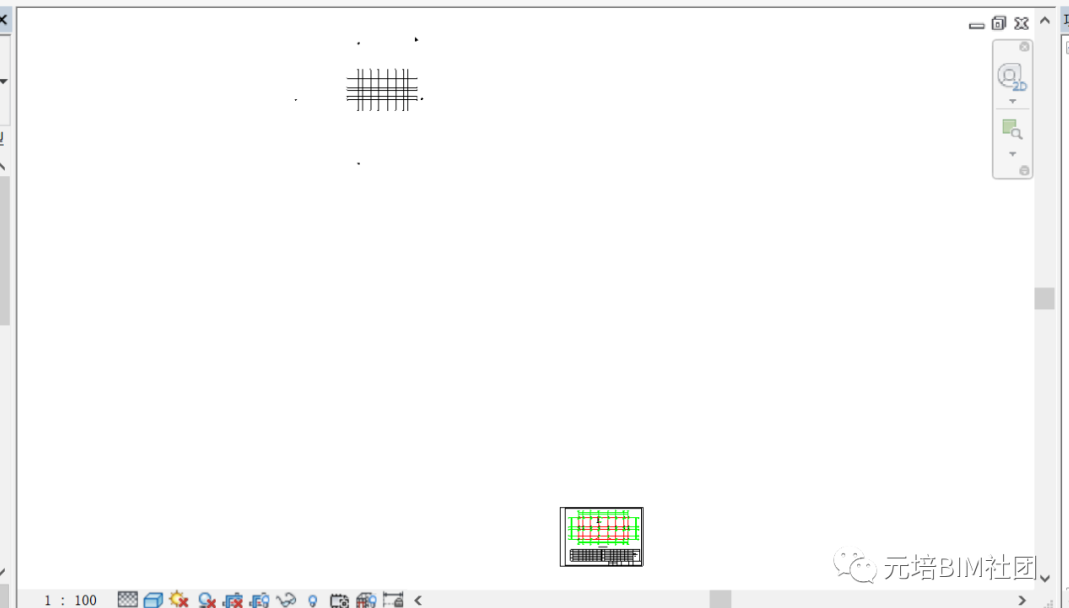

导入CAD后，不会显示导入的CAD，这时需双击鼠标滚轮，则会出现如下图所示的界面
（双击鼠标滚轮：会同时显示所有的图）

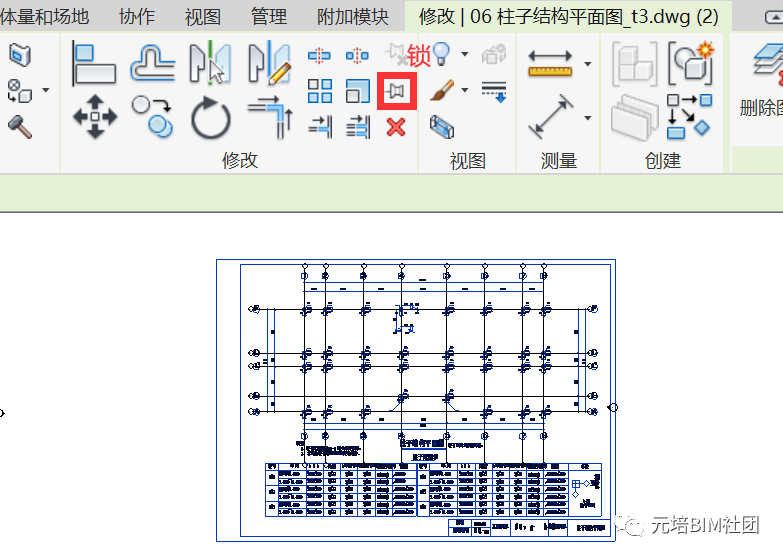

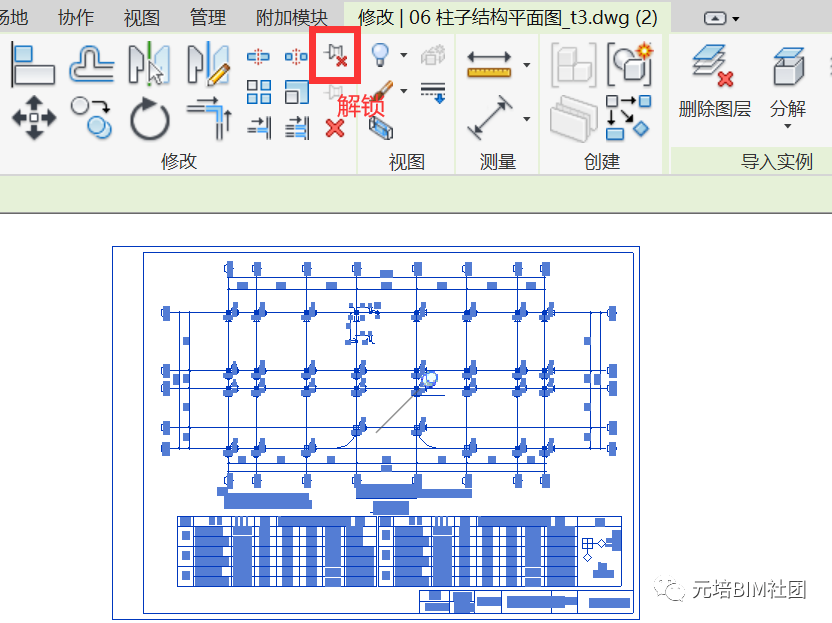

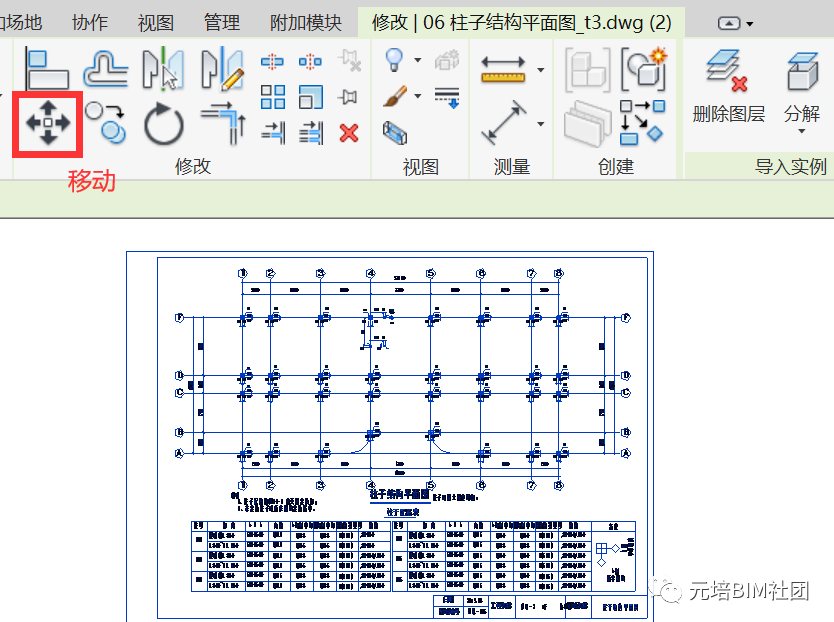

需将CAD图纸解锁→选择“移动”选项卡→点击1轴和A轴的交点→移动到所画轴网的1轴和A轴的交点→上锁（不上锁的话，图纸容易发生移动）
2、编辑梁的类型

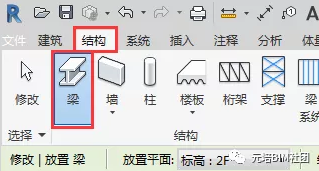

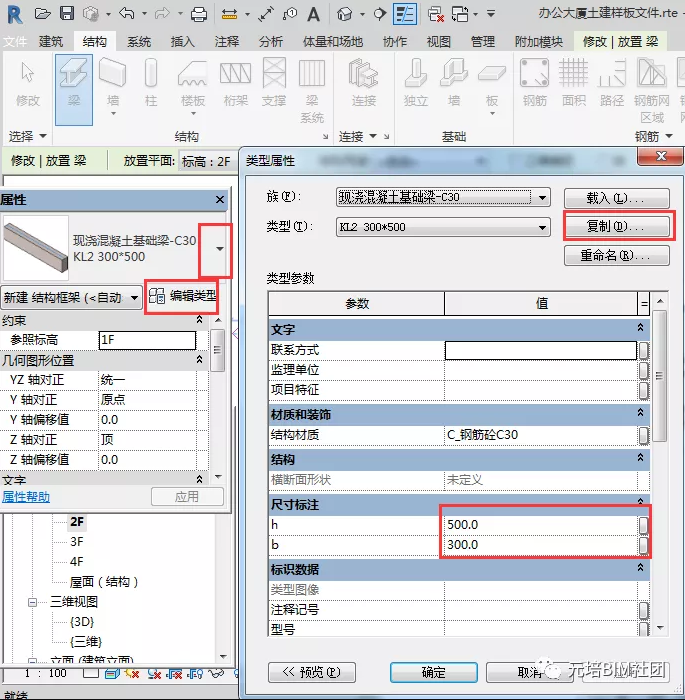

选择“结构”选项卡下的“梁”→选择梁类型为“现浇混凝土矩形梁”→点击“编辑类型”→根据实际梁尺寸，然后复制出相应的梁尺寸，填写b和h→更换梁材质
3、绘制梁
编辑好梁类型后，可以开始绘制梁，按照CAD图纸给好的小方框安置梁即可
注意：

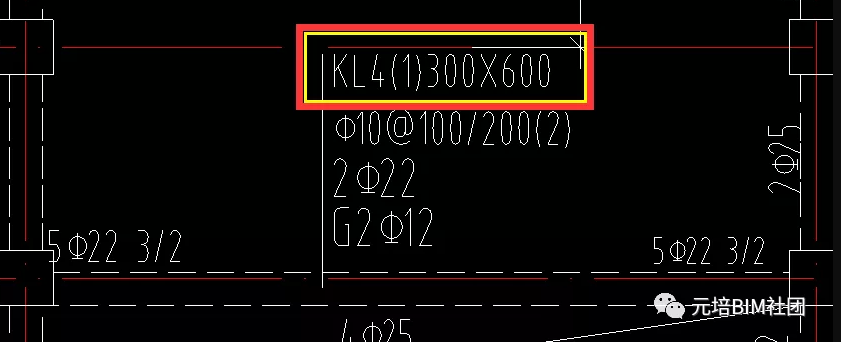

KL4：这条梁的名称代号。比如图中这是一条楼层框架梁代号为【KL4】
（1）：是这条梁有1跨
300X600：表示该梁宽300mm，高600mm
4、绘制三层梁

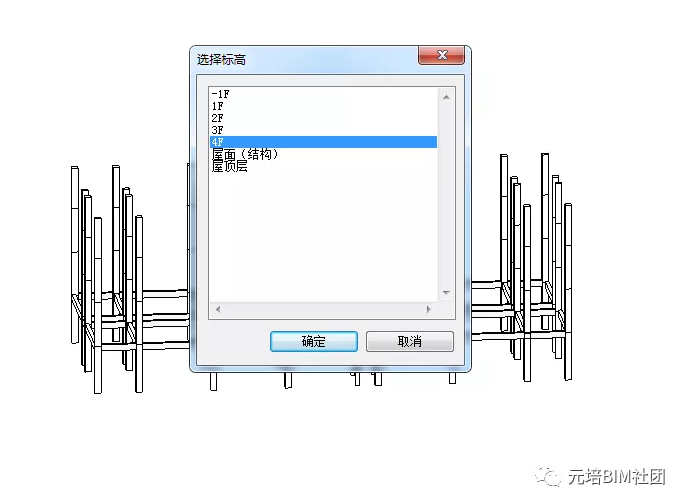

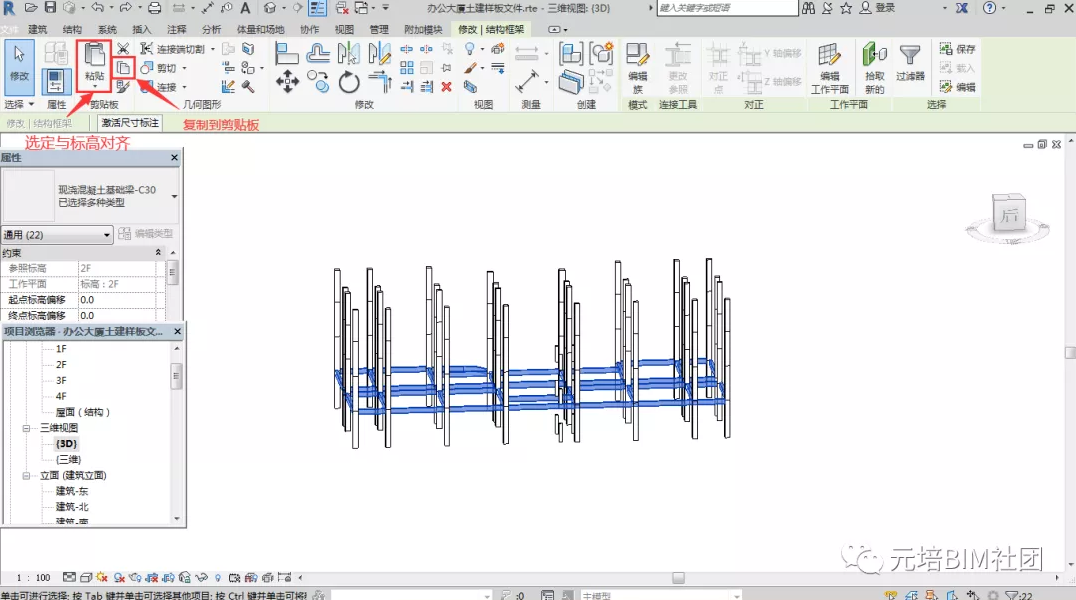

梁全部画完后选择，选中全部梁→点击“复制到剪切板”选项卡→再选择“从剪切板粘贴”→“与选定的标高对齐”→选中“4F”,点击确定，如下图所示

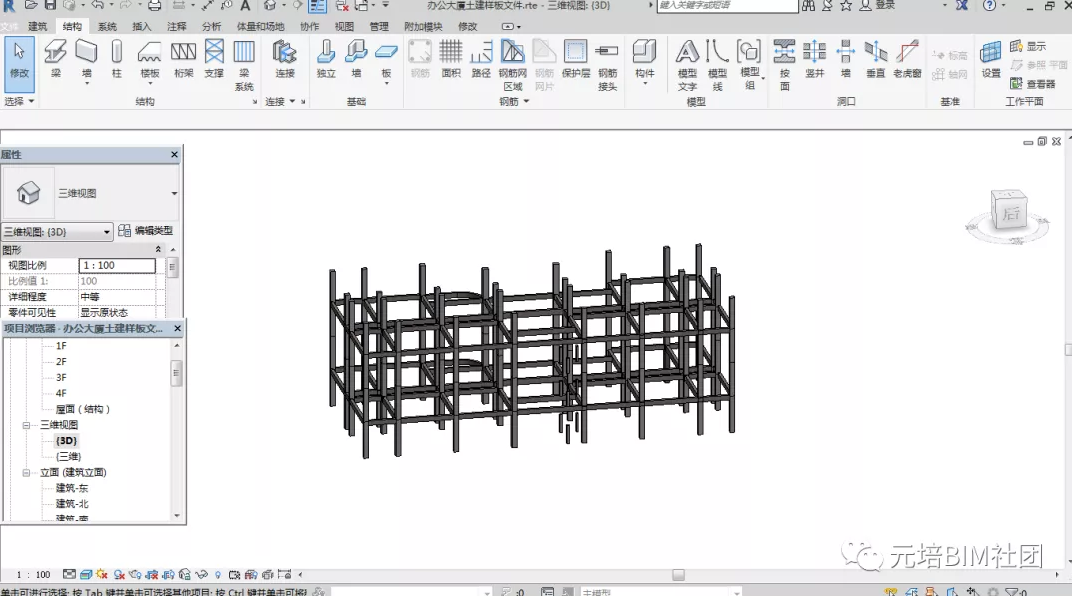

这样子就绘制完成，如下图所示
