Revit技巧 | revit的怎么注释?Revit注释类族—公制常规标记/注释

发布于:2024-12-24 17:10:02
408人 分享

    文章来源:Revit装饰

    注释类族--公制常规标记/注释。

    在Revit的默认建筑样板中,注释是这样的(下左图),修改后是这样的(下右图)。


    那么如何实现右图或者根据自己的自定义呢?

    首先,新建族--注释--公制常规标记/注释。

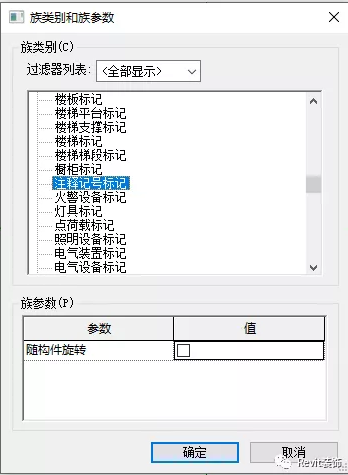

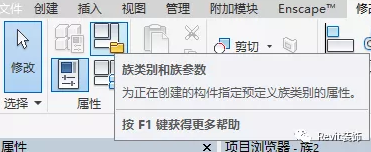

    因为在项目中,我们是拾取的是类型属性里的注释记号,所以我们新建族之后需要把族进行重新归类,要归到注释记号标记,这样我们才能替换族。



    好的,我们来做一遍。

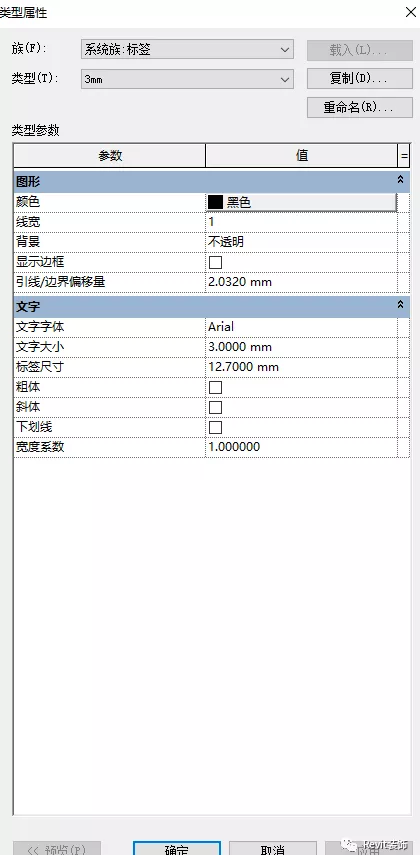

    创建--标签,点击中间的绿色的箭头,点击确定,点击编辑类型属性,就可以编辑修改字体的大小,



    载入到项目中,选择族,编辑类型,选择引线箭头,我们选择最后一个,就可以了,我们当然可以复制重命名族,方便于我们下次使用。



    需要注意的是,我们拾取的是注释记号,如果注释记号为空需要自己进行填写。

    在选中族后,在属性里可以进行族的变换来满足我们的需求。
