Revit技巧 | Revit载入系统族至项目中为什么对齐不了族四周?

发布于:2024-11-12 12:10:02
218人 分享

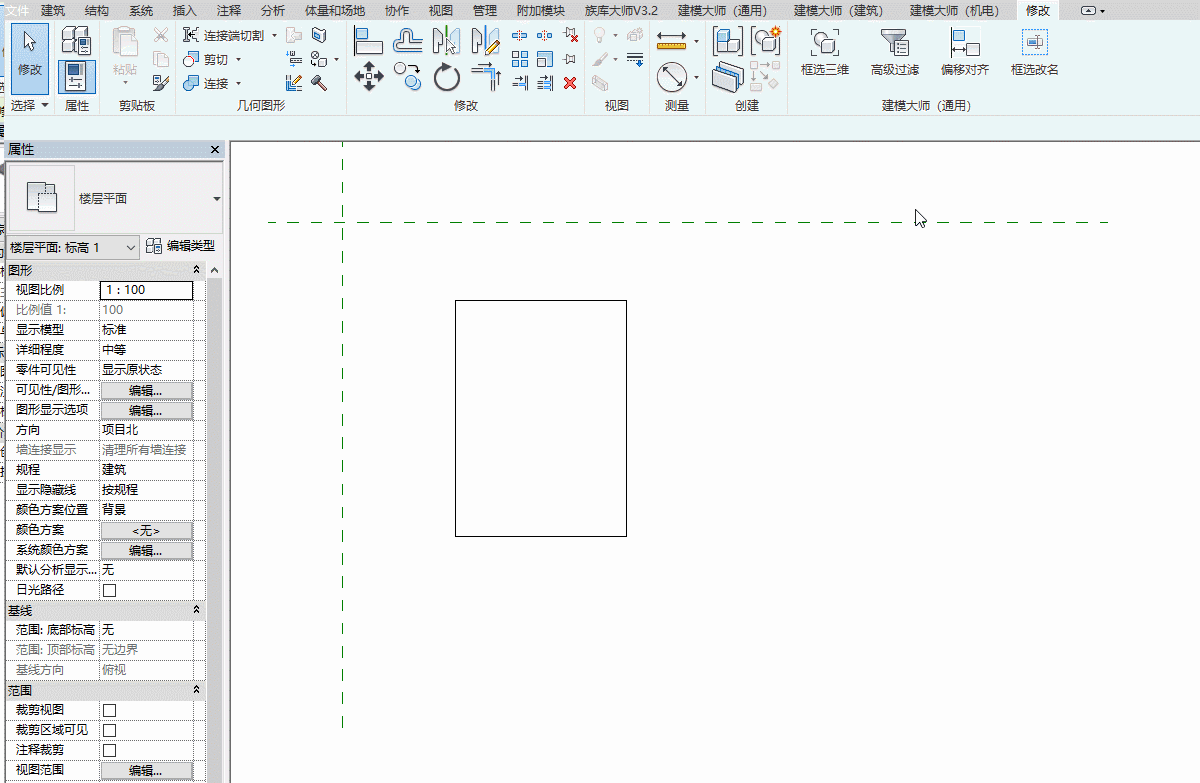

在项目中放置家具的时候,选择相应的族边缘移动至相应位置是我们常操作的步骤,但有些系统族(比如系统族“办工桌3”)载入至项目发现只能选择族中心位置来进行对齐或移动。

5

那么该如何将系统族改为可选择相应位置对齐和移动呢?

步骤:点击族-编辑族。

6_meitu_5

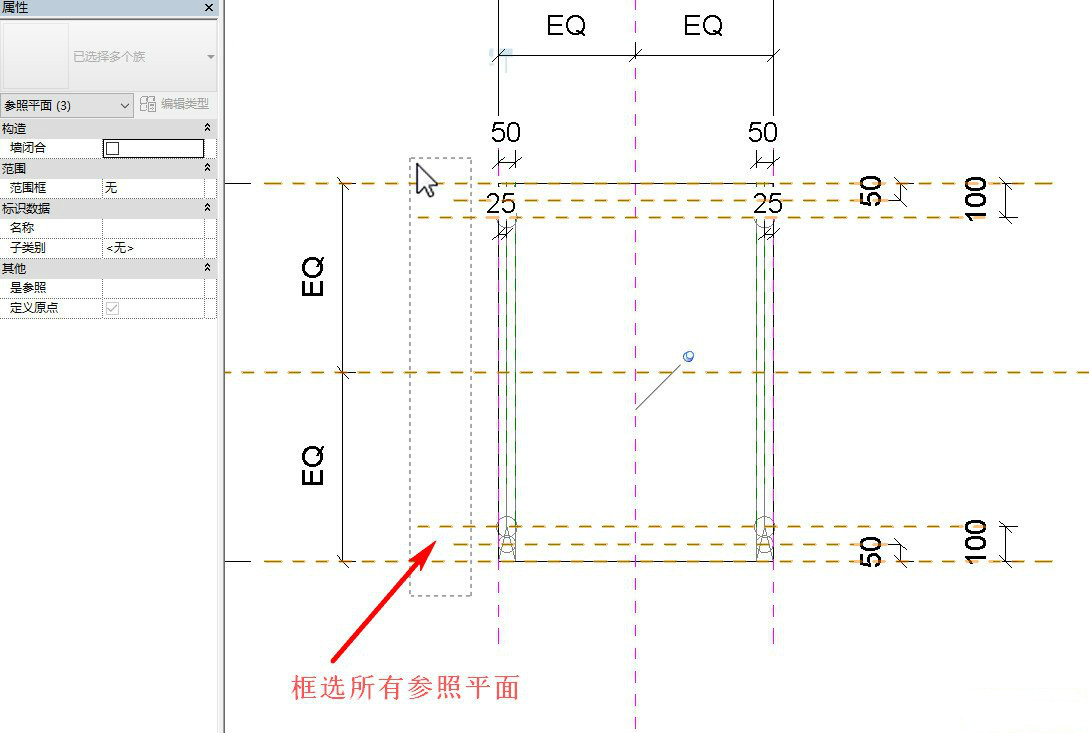

进入族编辑页面-鼠标框选所有参照平面线。

7_meitu_6

在属性面板选择强参照,详见下图 。

8_meitu_7

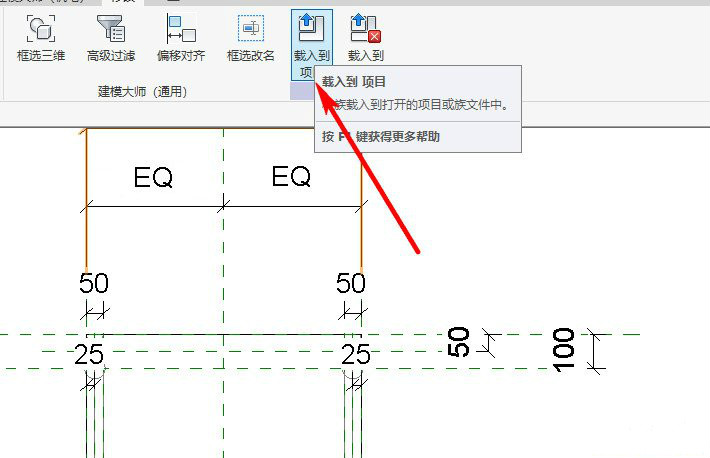

载入至项目当中,详见下图。

9_meitu_8

使用对齐,移动工具即可编辑该系统族。

10
