昨天讲解了一些，自适应构件族的一些基本操作，今天在继续研究一点，每天进步一点，每天快乐一点
今天研究的内容是，在概念体谅中加入一个干扰点，使干扰点参与进来自适应构件族的参数驱动。如图
操作原理：
1、在创建传统自适应构件族的时候，多放置一个参照点
2、给自适应构件族一些参数
3、在自适应构件族里面用简单公式限定一下
实际操作步骤
一、创建概念体量
1、新建族——概念体量——公制体量

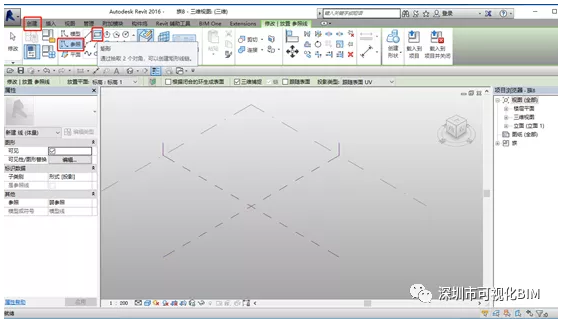

2、在创建选项卡——参照——矩形，创建一个矩形

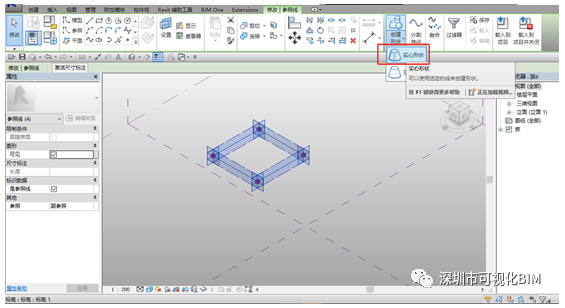

3、通过矩形，创建实体形状，选择矩形平面，并分割表面，然后设置

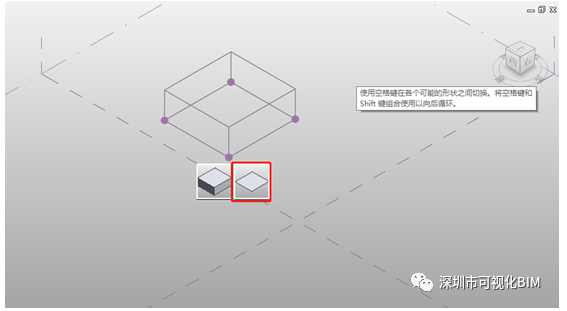

创建实体形状

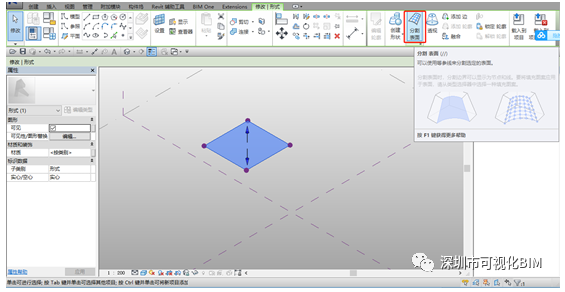

选择平面

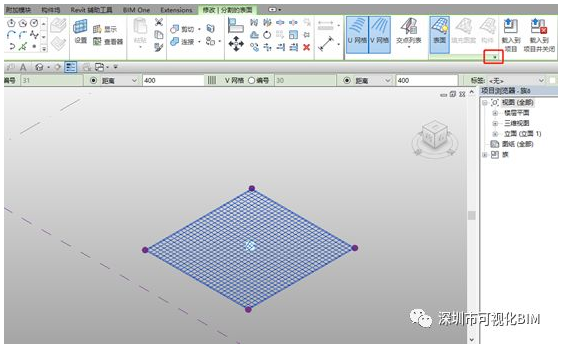

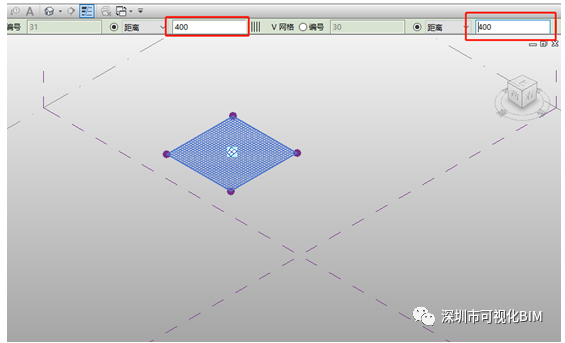

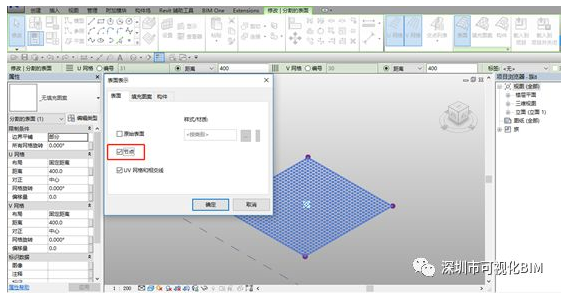

分割UV表面，设置UV参数为400，400
在表面设置处把节点打开
二、创建自适应构件族

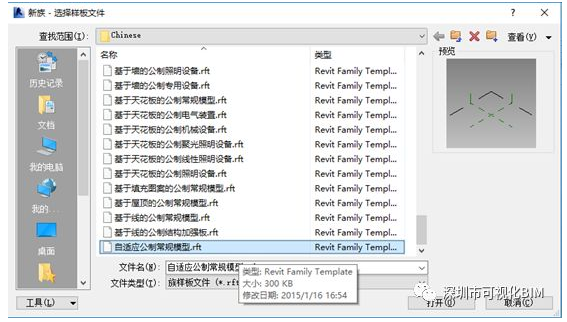

1、新建——自适应公制常规模型

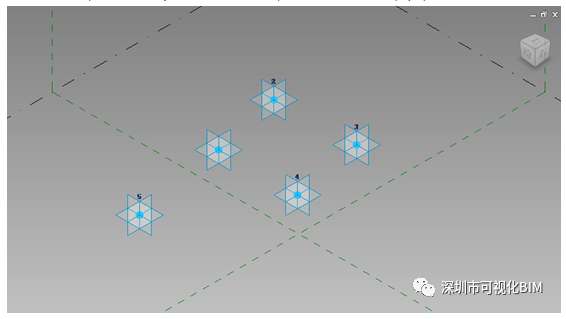

2、创建5个参照点
3、选中这5个参照点，使自适应（此处不过多讲解，请参见上一篇文章），注意这5个点的操作顺序

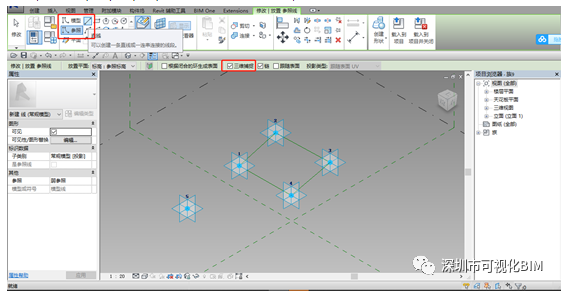

4、用参照线，按照1、2、3、4、1的顺序连接4个点，记得开启三维捕捉

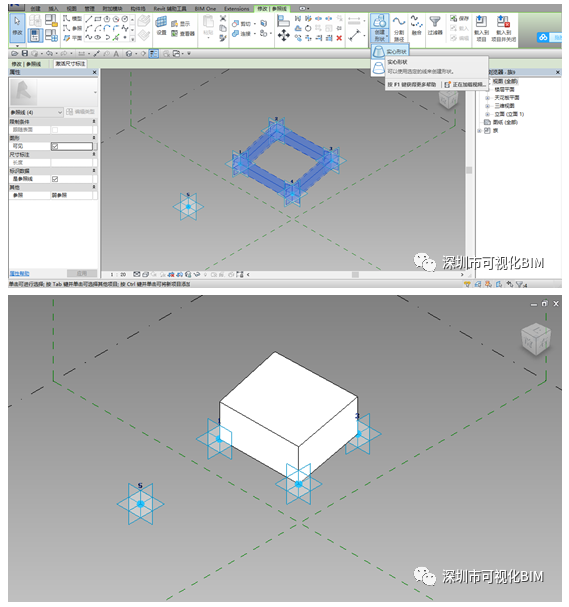

5、通过这个矩形，生成实体
三、给自适应族添加参数

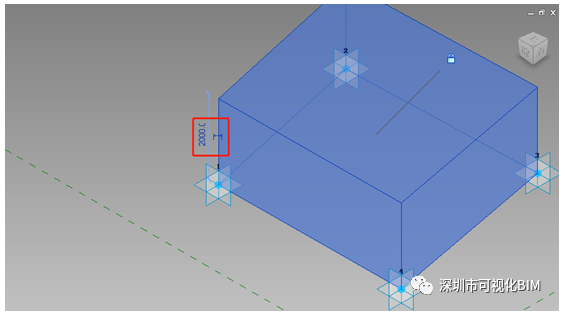

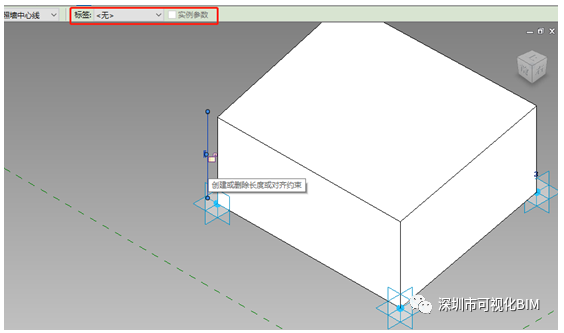

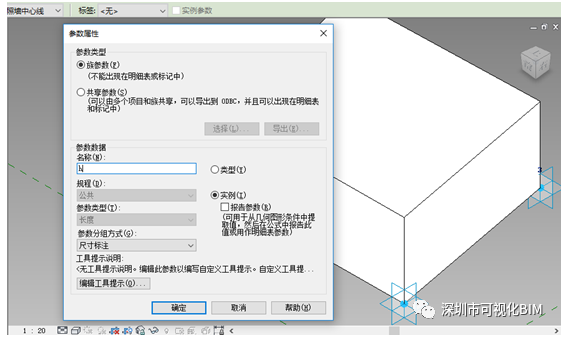

1、选择自适应族的高度，添加一个实例参数h

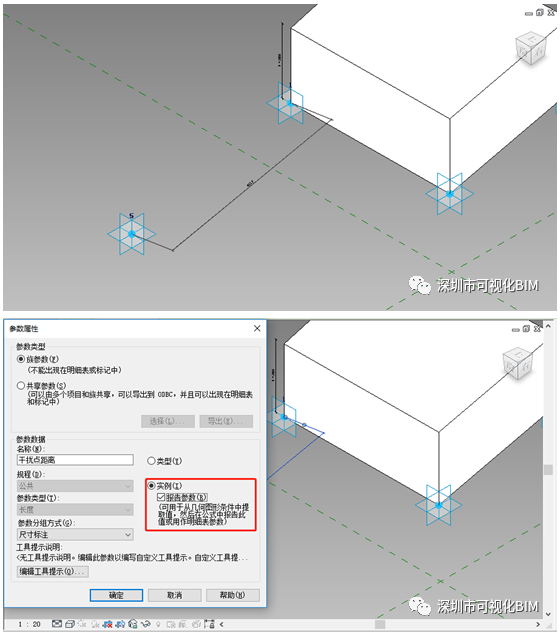

2、用对齐尺寸标注，标注1、5两个参照点，并添加一个实例（报告）参数，干扰点距离参数
3、给干扰点距离参数和h一个公式控制，如h=干扰点距离/20

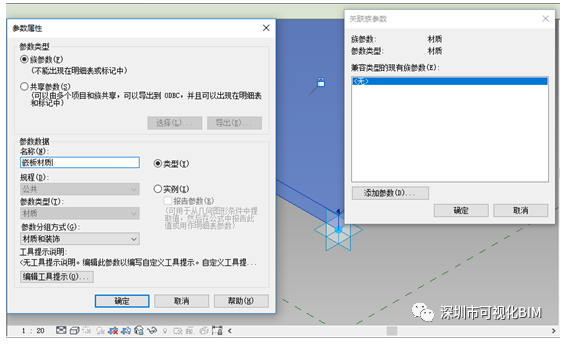

4、给自适应构件族一个材质参数，然后载入到项目中
四、在概念体量中测试

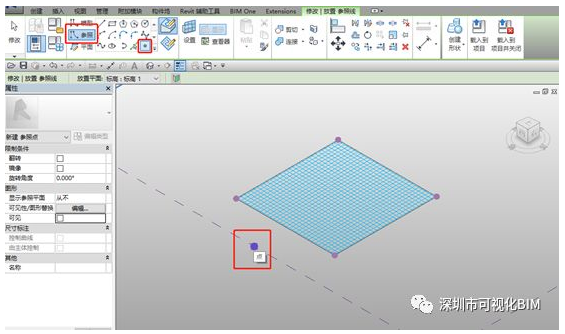

1、在概念体谅中放置1个参照点作为干扰点

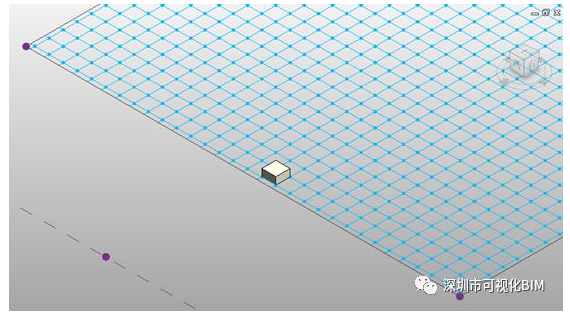

2、放置自适应构件族，按照1、2、3、4、5个点这样的顺序来放置一个自适应构件族，并修改材质参数

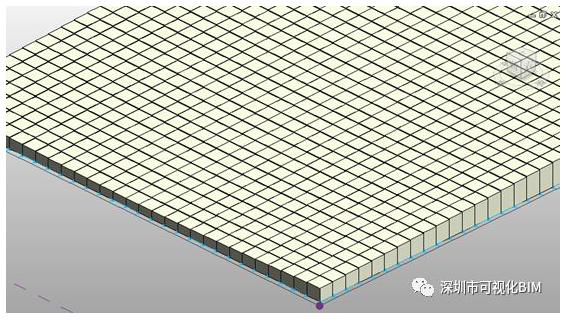

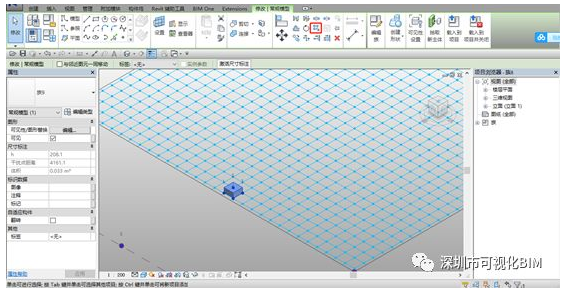

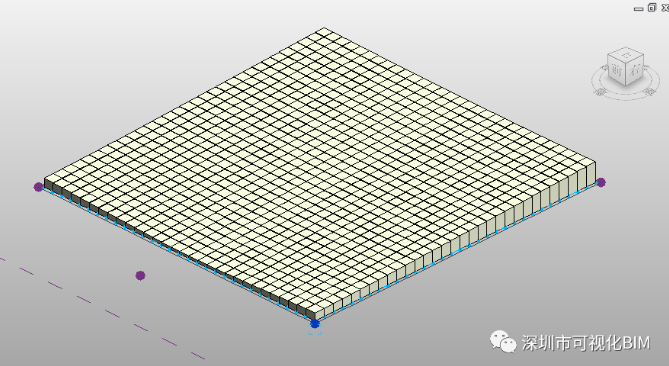

3、选中自适应构件族模型，在修改选项卡下面，选择重复放置即可
4、可以拖动干扰点的位置，自适应构件族也会发生改变

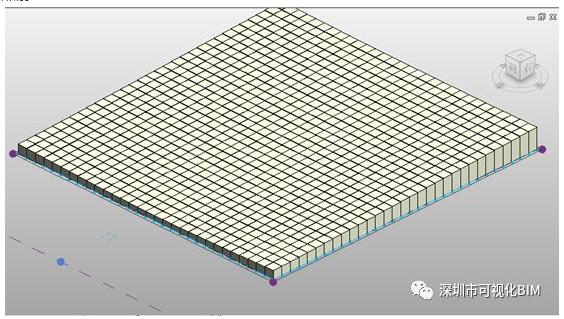

修改干扰点前

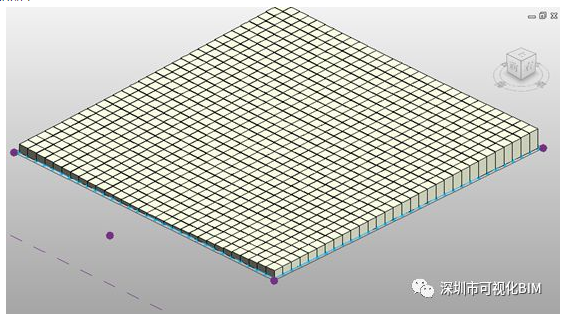

修改干扰点后

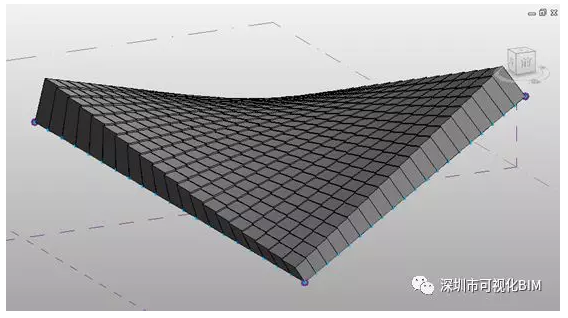

5、更改概念体量的四个点位置，使他们不在同一平面上
好了，今天很简单的一个操作就到这里了，各路大神请忽略这一波尴尬的操作
