Revit技巧 | Revit操作技巧:Revit云线修订明细表

发布于:2024-09-30 10:38:43
32人 分享

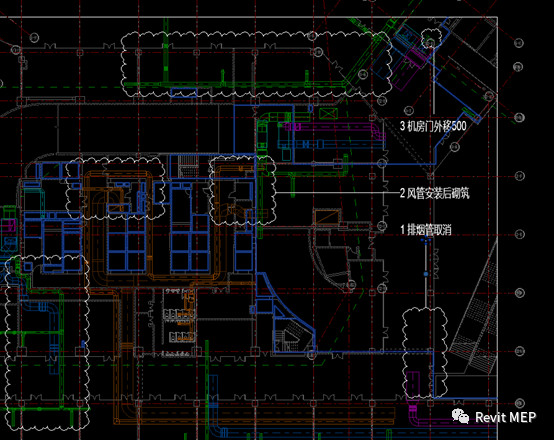

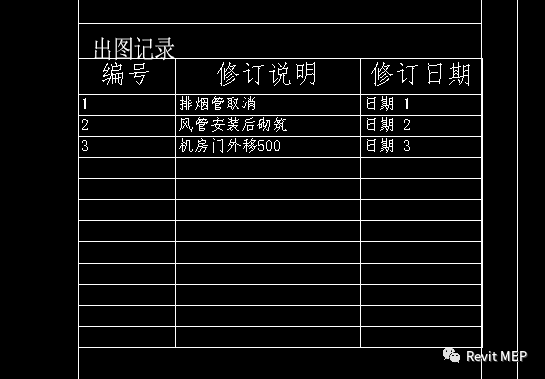

你知道吗,针对图纸的修订内容,Revit提供了一个非常方便的功能“修订明细表”,可以在图纸中列出所有修订内容,并且能对云线批注进行对应!

但这个功能嵌套的很深,今天我们一起来探索一下如何使用吧!


1.新建图纸和标题栏

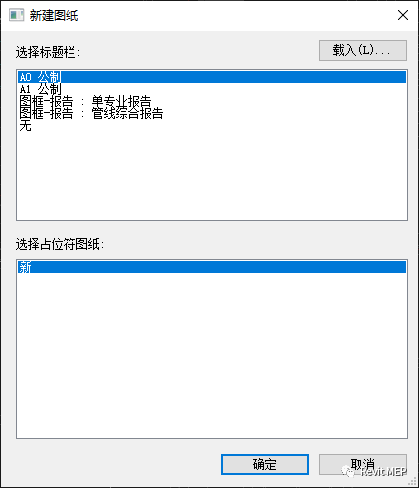

修订明细表不同于其他的明细表是一个单独视图,而是必须在“图纸”中的“标题栏”中单独创建的明细表,等于进行了2层嵌套,当然这也能基本满足我们的出图需要。首先我们创建一张公制图纸:

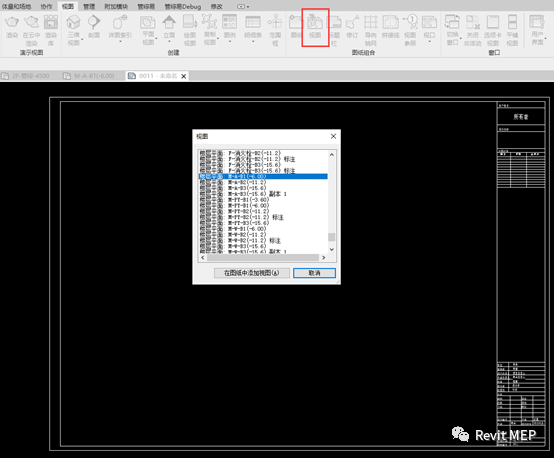

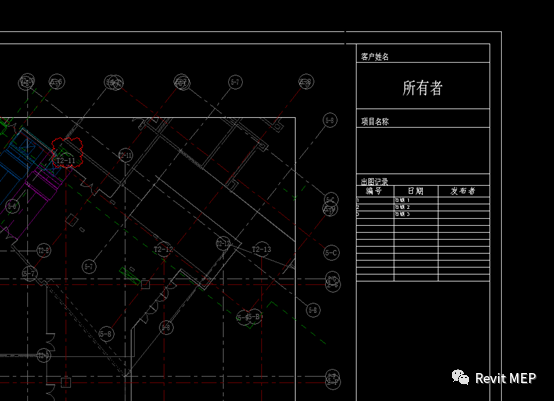

再将我们需要的视图,放置在图纸图框中:



2.修改修订明细表

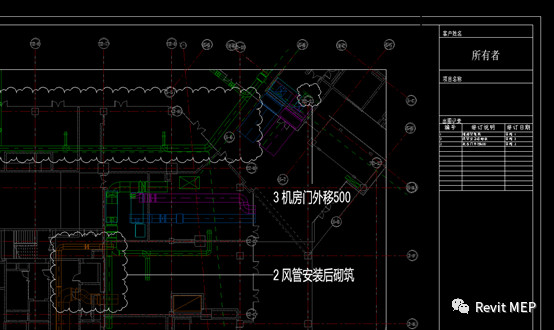

通常在我们的默认“标题栏”(图框)中都会自带“修订明细表”:



如果没有的话,或者希望去修改一些信息,必须编辑“标题栏”族;

双击对应的“修订明细表”(编号、日期、发布者处),进入“修订明细表”编辑;

修订明细表的字段非常有限,只能添加已有字段,不能修改排序和部分格式:



3.创建修订明细表

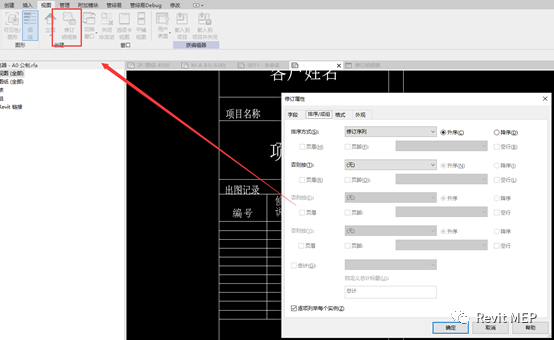

我们只能在“标题栏”族中创建“修订明细表”,创建时可设置排序和格式:

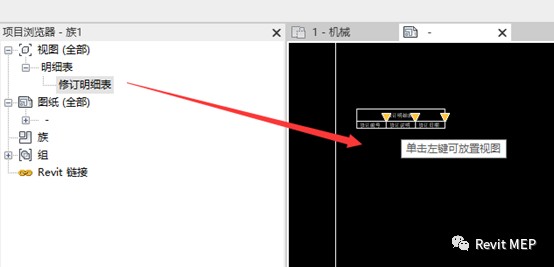

注意:在“标题栏”族中创建“修订明细表”只能通过在“项目浏览器”中拖拽到视图来创建。



修改后将“修订明细表”载入“标题栏”族;

再将“标题栏”族载入项目,覆盖原参数。

4.修订明细表不显示内容的问题

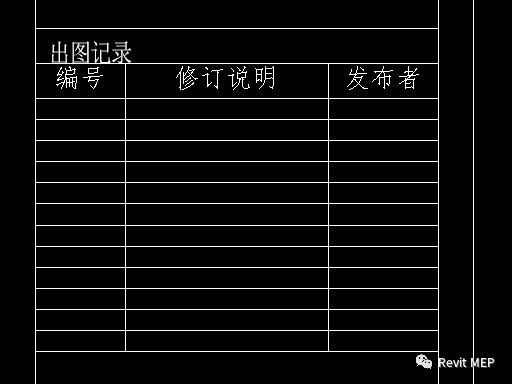

有时在我们修改字段后,看到新的标题栏中并没有显示内容,这应该是某些插件“标题栏”族文件的bug!



此时我们需要撤销上一步动作,重新打开“标题栏”族和“修订明细表”;

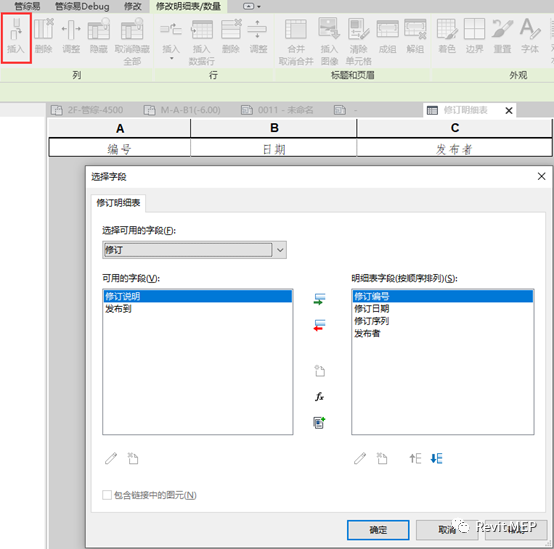

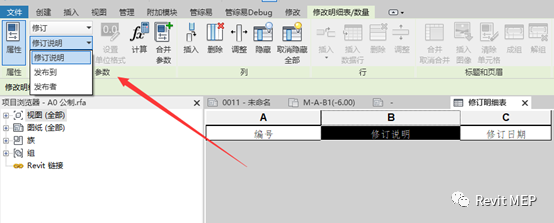

选择列然后在上方下拉修改字段,而不是点击“插入”修改字段:



这样所有信息就可以正确显示了。



5.按每个项目和每张图纸编号的区别

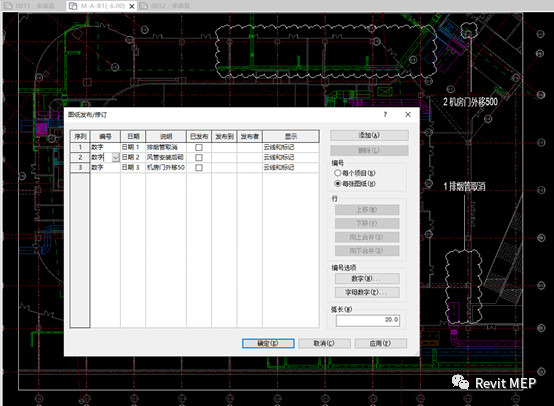

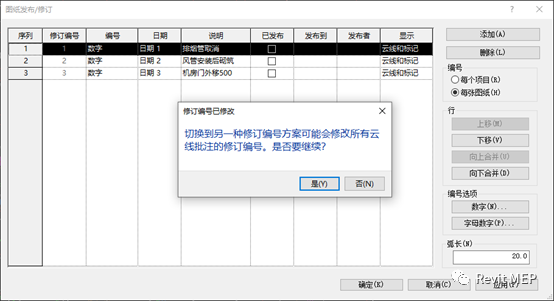

有修订中还有个非常鸡肋的逻辑,在编号中我们可以看到2个选项,分别意义如下

每个项目:修订编号的排序整个项目通用,无论是在哪个视图都是统一的。



例如:本项目中3个修订,在所有视图中的编号都是一样的1、2、3



每张图纸:修订编号的排序在每个视图是不统一的,只根据当前视图中可见的修订进行编号。

例如:本项目中3个修订,2在当前视图不可见,则修订3的会顶替其成为修订2。
