Revit技巧 | revit如何桥梁建模?快速创建桥梁Revit模型的方法

发布于:2024-09-30 10:38:44
45人 分享

    对于初学BIM的人来说,在Revit里面建立多跨桥梁并不是一件很容易的事情,尤其是在互通区。本文介绍一种不用任何开发工具的简单方法,让你快速建立一般桥梁的Revit模型(特殊桥梁形式不适用)。

    其实很简单,利用Infraworks建立桥梁模型,调整桥梁设计,将其导入Revit形成模型。大神们请飘过……

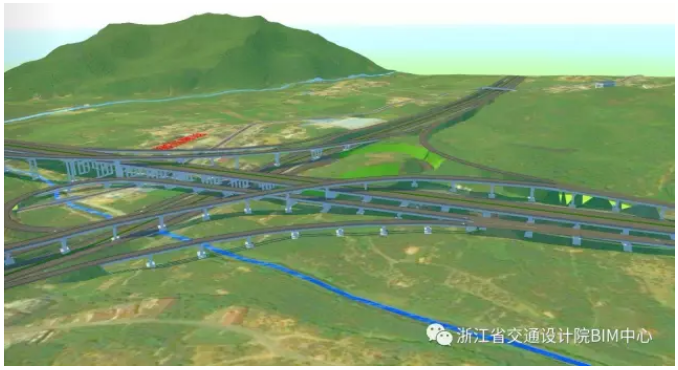

    1.首先在Infraworks里建立组件式道路模型。按照桥梁的平面纵断面设计参数,建立组件式(×3,说三遍)道路模型。

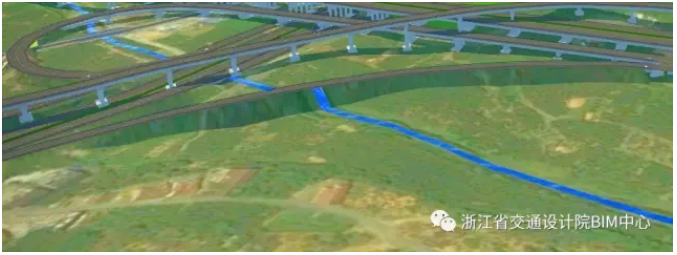

    2.在组件式道路中添加桥梁。充分利用infraworks的桥梁快速建模的功能,完成桥梁形式和跨径等参数的设计。

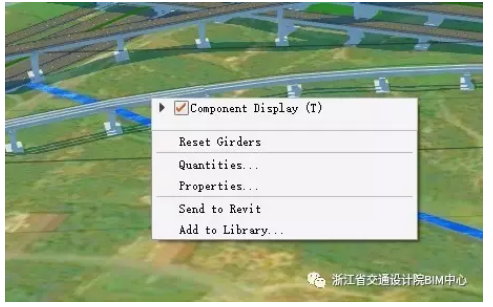

    3.选中桥梁部分,且仅选桥梁部分,然后右击,选择sendtoRevit。

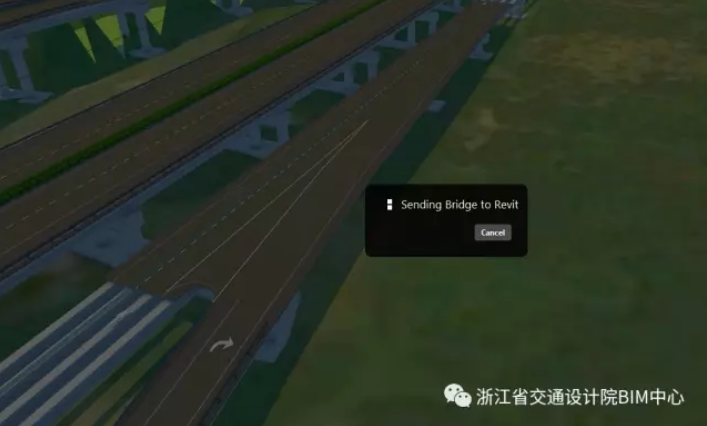

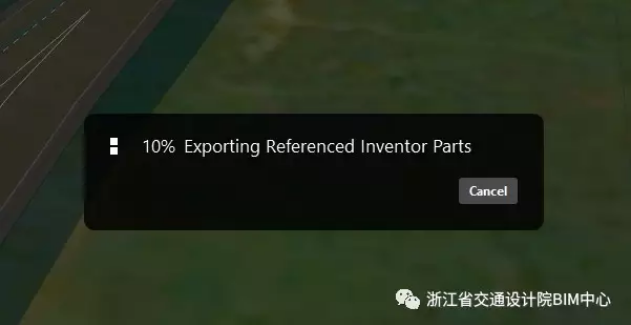

    4.你的工作已经完成,剩下的就是数据转换完成后得到的Revit模型。

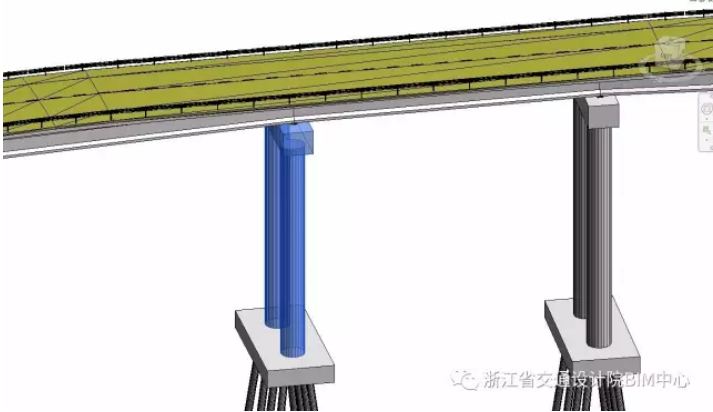

    所有桥梁模型的细节都出现在Revit中,包括护栏和路面标记线等,任务完成。


    一般建模是将Revit模型导入Infraworks中,反其道行之也有其特定的意义。
