适逢最近负责一个项目，在准备样板时突发奇想：
模型中同一个族中实例最多的莫不是门窗和结构框架，如“双扇防火门”族下有十多个的族实例。在以往的项目实践中，要么沿用上一版的样板文件，要么就是手动添加。这其中不乏创建的辛苦和错误传递的可能性。
那么有什么好方法吗？你见过这个界面吗？
（图一）
注：黑带表示选中，否则不添加入模型
在加载族的时候，会提供默认的实例以供选择，如果我们恰好需要就选中并加载创建。
但是并不是所有族都有这个选择栏，或者选择栏中没有我们需要的实例。那么接下来说明如何“制造”它？

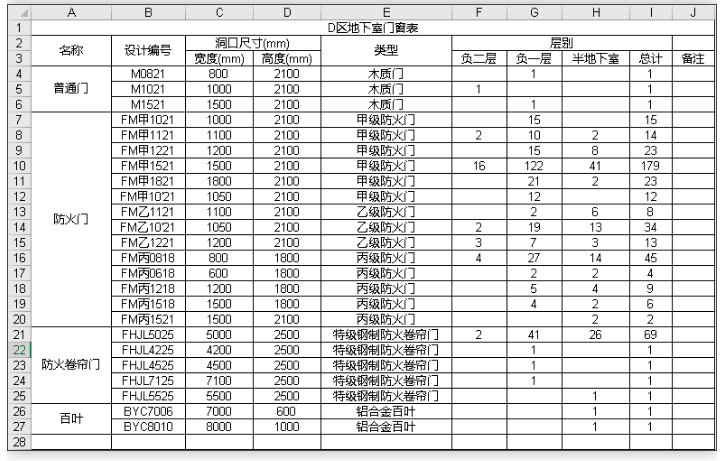

01、众所周知，门窗名称等信息可以在平面图或是门窗表获得，而我们只需要得到门窗的宽度及高度信息。
（图二）

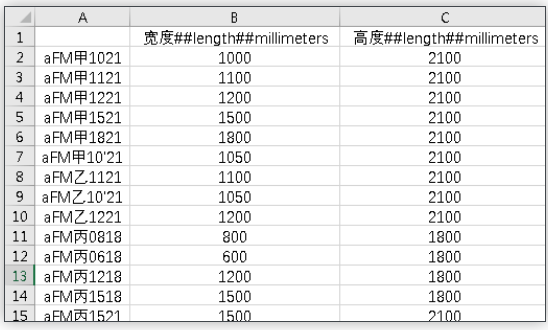

02、反手就转换成Revit认可的格式，值得一提的是，首行的格式“参数名##参数类型##参数单位”。（注意millimeter+s复数形式）
（图三）
03、完事后另存为csv文件，再把后缀名改为.txt，最后放在族相同的文件目录。
（图四）

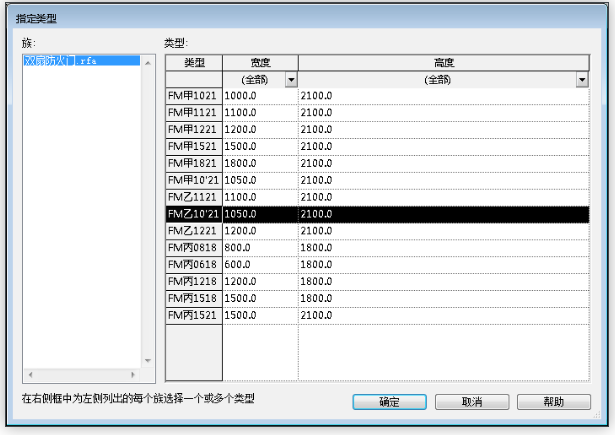

04、在Revit载入族时候选择添加的实例，且“覆盖”即可。建议选择后者，有修正作用。
（图五）
后记：在创建梁柱截面，或者是钢梁等都有很好的应用，如果有哪一步不明白的可以私聊讨论，或者说发现bug可以轻喷。

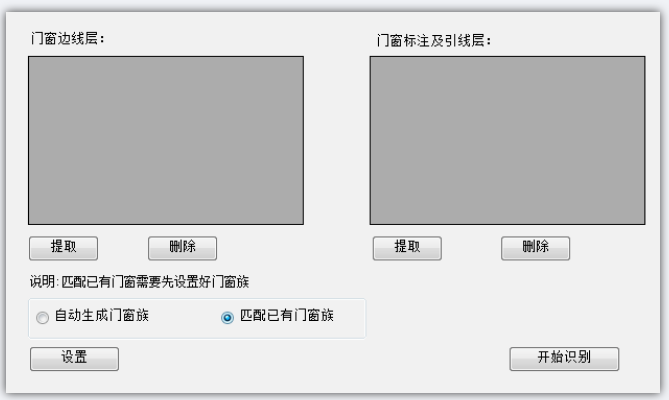

上述操作，目的在于不需要在布置构件的同时还要创建实例，且保证实例属性的准确性。另外，也可以在使用建模大师的时候，配合匹配已有门窗实例。
（图六）
