当幕墙嵌板为系统嵌板时，可以选择在位编辑空心拉伸来绘制洞口形状，完成洞口创建,如图1所示：

    图1

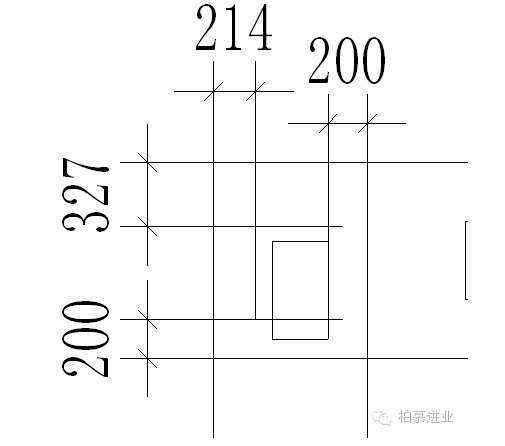

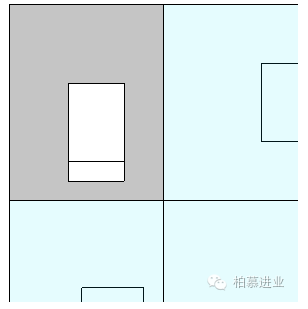

    当幕墙嵌板为载入的嵌板族时，需要在嵌板族中进行空心拉伸的编辑，生成洞口。嵌板族上空心拉伸的定位方法如下图2所示：注意，添加尺寸标注参数时，一定要选择实例参数，如图3所示：

    图2

    图3

    将图3的幕墙嵌板族载入项目中替换需要开洞的嵌板，如图4所示；

    图4

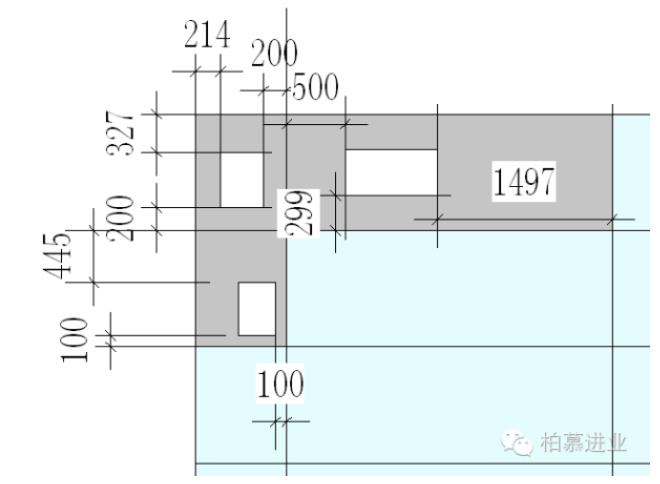

    先测量洞口边距离嵌板外边的距离，如图5所示；

    图5

    再调整洞口尺寸，如图6所示：

    图6

    调整所有洞口的嵌板族的洞口位置，如图7所示：

    图7
