本文将介绍如何准确测量CAD线条的长度。测量CAD线条的长度是CAD设计和绘图中常见的任务之一。准确测量线条长度对于设计师和工程师来说至关重要，因为它能帮助他们评估和计划设计方案。下面将详细介绍如何使用CAD软件来准确测量线条长度。

选择正确的测量工具

CAD软件通常提供多种测量工具，因此首先要选择适合测量线条长度的工具。一般来说，有两种主要的测量工具可用于测量CAD线条的长度：直线测量工具和距离测量工具。

使用直线测量工具测量线条长度

直线测量工具是一种简单而有效的测量CAD线条长度的工具。在大多数CAD软件中，直线测量工具通常以直尺的形式呈现。要使用直线测量工具，只需将其拖动到线条的起点，然后将其拖动到线条的终点。CAD软件将自动显示线条的长度。

使用距离测量工具测量线条长度

距离测量工具是另一种常用于测量CAD线条长度的工具。距离测量工具通常以一个虚拟的“测量尺”形式呈现。要使用距离测量工具，只需将其拖动到线条的起点，然后沿着线条的路径拖动到线条的终点。CAD软件将显示线条的长度，并将其显示在虚拟尺的刻度上。

使用CAD软件的测量功能

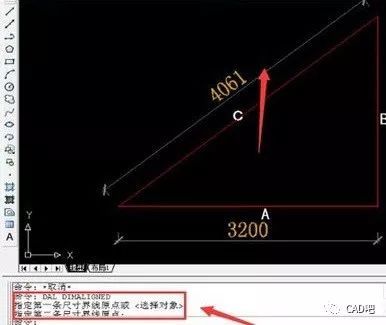

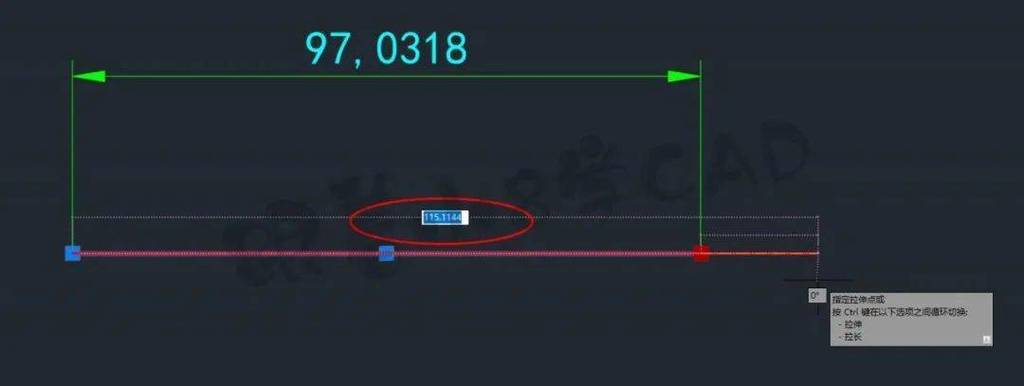

许多CAD软件都提供了内置的测量功能，可以更准确地测量CAD线条的长度。这些测量功能通常通过特定的测量命令或选项进行访问。要使用CAD软件的测量功能，通常需要选择线条并选择测量命令或选项。CAD软件将自动计算并显示线条的长度。使用CAD软件的测量功能可以提供更准确的测量结果，尤其是在复杂的线条布局中。

注意测量单位和精度

在测量CAD线条的长度时，确保选择正确的测量单位和精度非常重要。CAD软件通常允许用户选择不同的测量单位，如英寸、厘米、毫米等。确保选择与项目要求和设计标准相匹配的测量单位。此外，还要注意选择适当的精度，以确保测量结果的准确性。

使用辅助工具提高测量准确性

除了使用CAD软件提供的测量工具外，还可以借助一些辅助工具来提高测量CAD线条长度的准确性。例如，可以使用放大镜来放大线条，以便更清楚地看到线条的细节。此外，还可以使用参考线或参考点来帮助确定线条的起点和终点，从而减少测量误差。

总结

准确测量CAD线条的长度对于设计师和工程师来说至关重要。选择正确的测量工具、使用CAD软件的测量功能、注意测量单位和精度以及使用辅助工具都可以帮助提高测量准确性。通过掌握这些技巧和方法，设计师和工程师可以更好地评估和计划设计方案。
