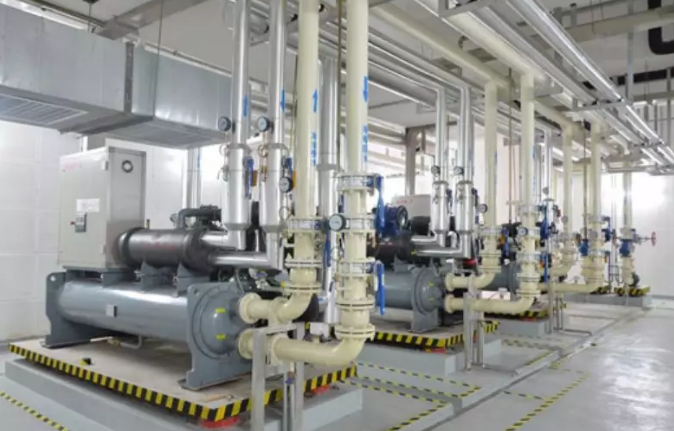

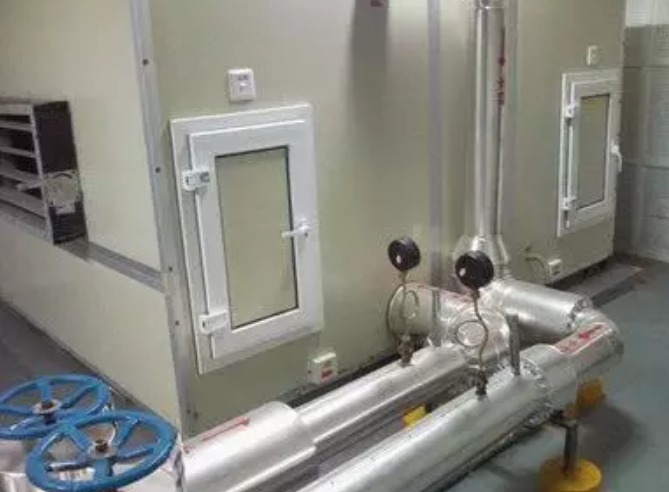

在机电设备安装中，在各大机房设备，压力表是必不可少的仪表构件，压力表放置时有横管系统和立管系统，有些BIM工程师不用连接件直接把压力表插入管道系统，视图上是连接上了，但在检查碰撞是此处就是一个碰撞点。
为了在revit在系统中快速应用，小编特意分享一下关于压力表的构件族。
族样板：公制常规模型
族类别：机械-管道附件

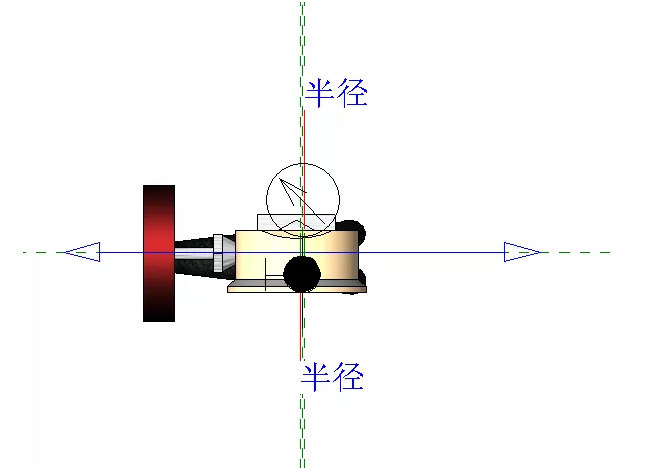

族：参照标高楼层平面视图

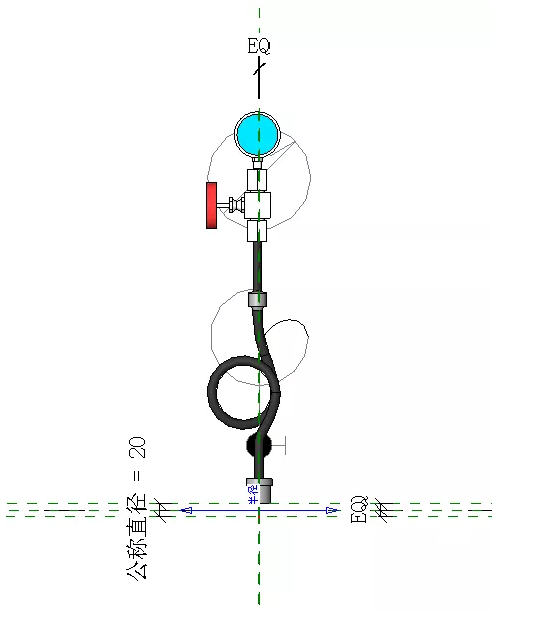

族：前立面视图

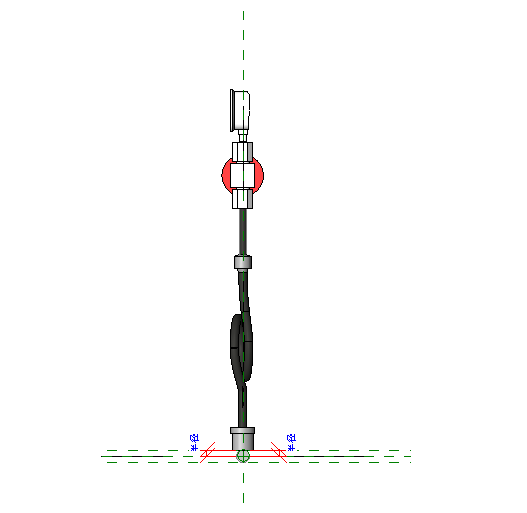

族：右立面视图

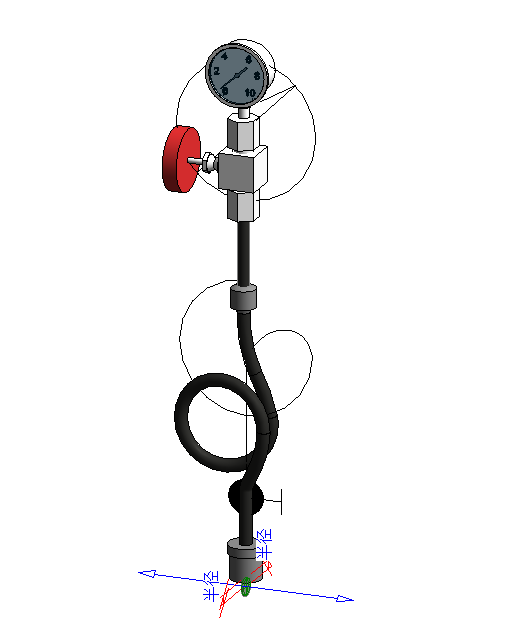

族：三维视图
族参数

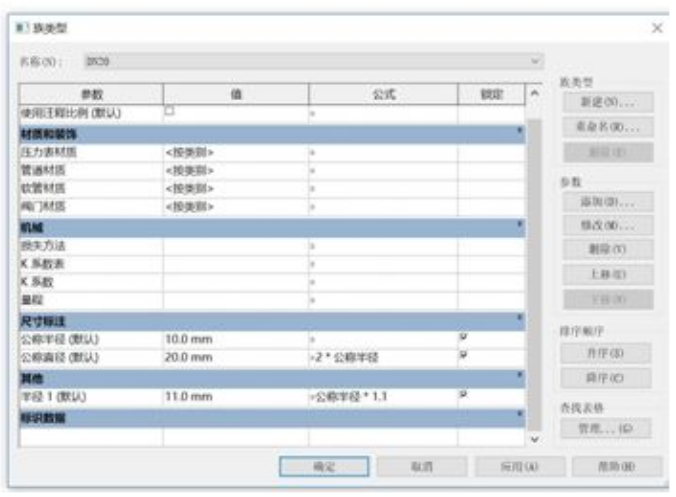

族：参数列表
本族参数参数相对简单，压力表本身是不该变，但是压力表与管道的连接件是随所放置的管道半径而变化。这样的好处是在调整管道定位时，压力表不会与管道分离，减少了调整压力表的工作量，操作简单。缺点，已将管道打断，对施工工序来说是不太相符，但真正施工是没有影响的。
族测试

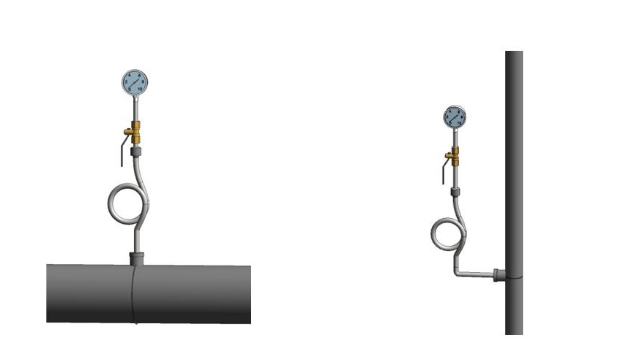

载入项目绘制了两种横向和竖向水系统中应用。
