方法一：

1.打开软件，任意绘制一段管道，点选管道，在选项卡中找到“管道系统”；

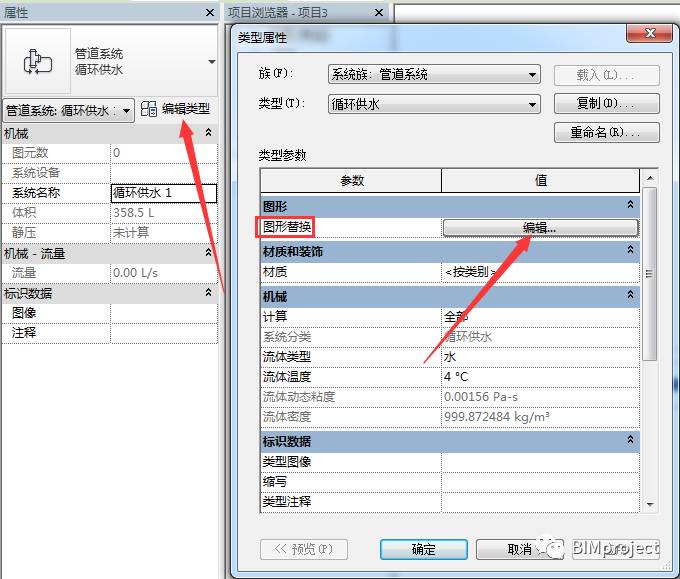

点击“编辑类型”进入“类型属性”对话框，找到“图形替换”进入编辑；

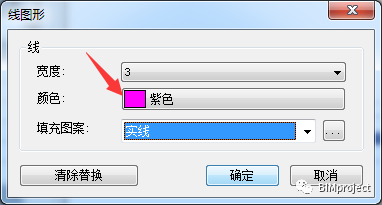

2.给图元定义颜色，与图元所连接的系统都将显示该颜色（注：此时添加的颜色只显示在图元的边界以线样式显示，并没有实体填充）。

方法二：

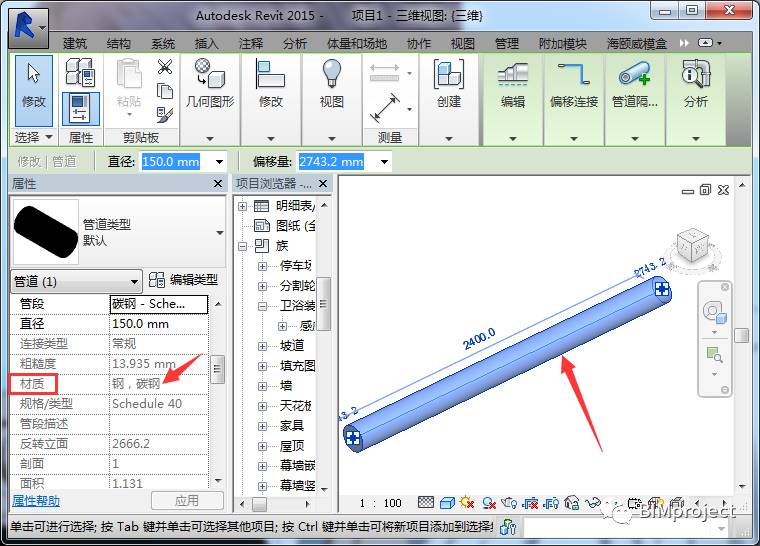

1.点选管道，在左侧的属性栏中找到“机械”下面的“材质”选项；

2.在管理选项卡下的材质命令中找到对应的材质；

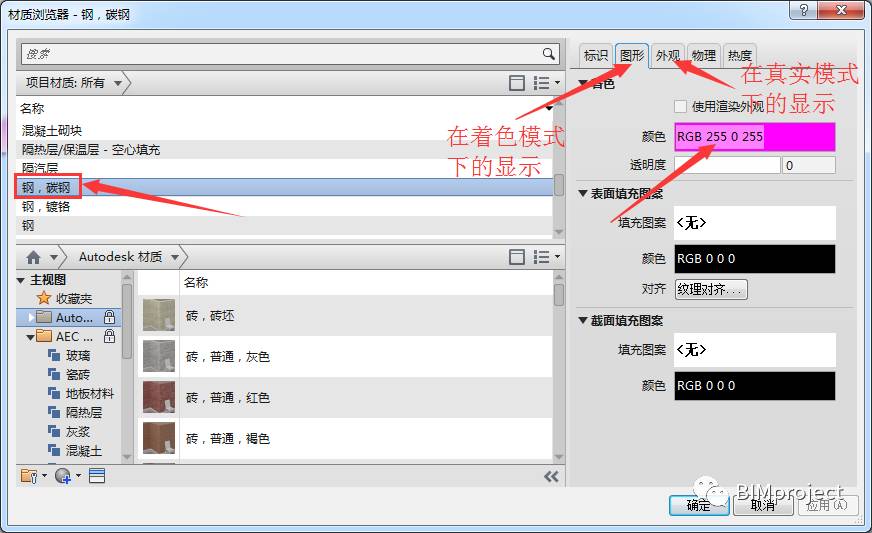

3.定义该材质的颜色及其他参数（注：材质浏览器中“图形”对应到图元在着色模式下的显示，而“外观”对应到图元在真实模式下的显示）；

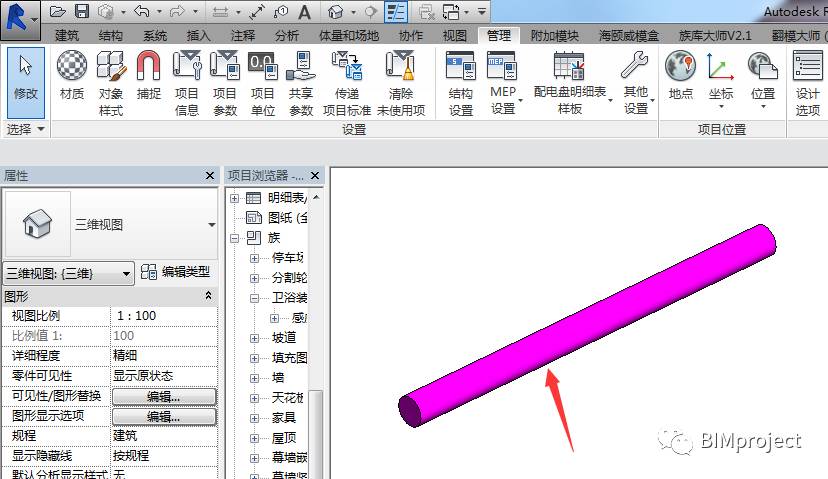

调整至着色模式观察管道此时已经显示为实体填充；

方法三：

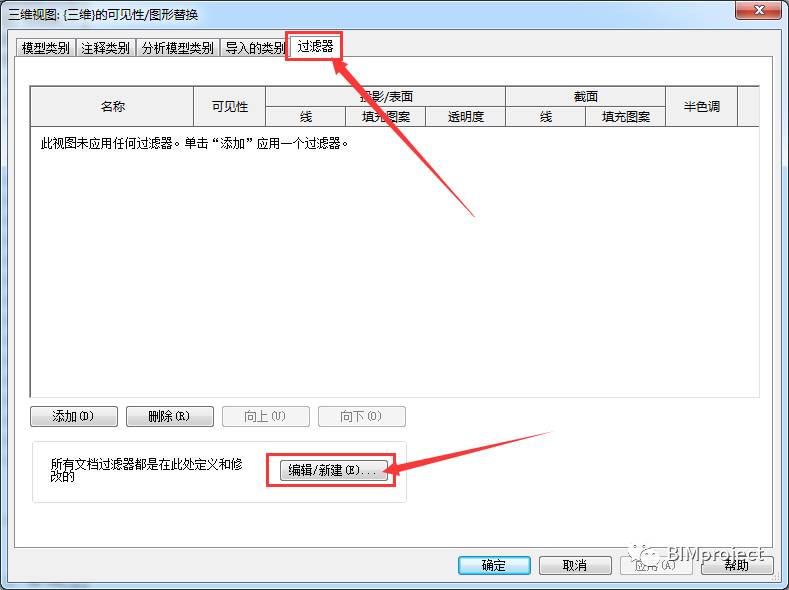

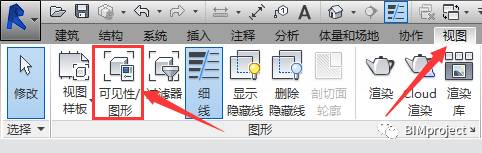

1.打开“视图”选项卡下的“可见性/图形”（或使用快捷键“VV”）找到“过滤器”，点击“编辑/新建（E）”；

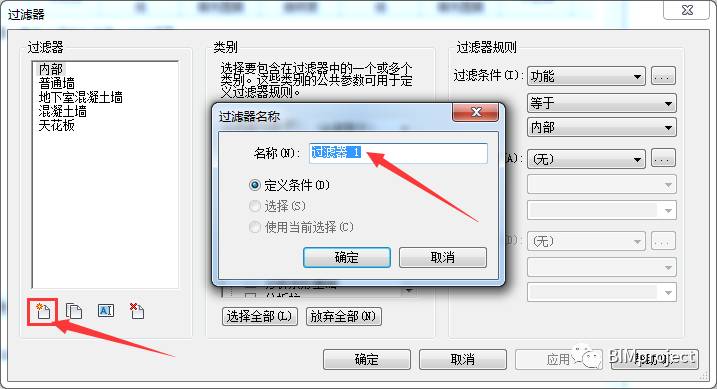

2.新建“过滤器”并命名；

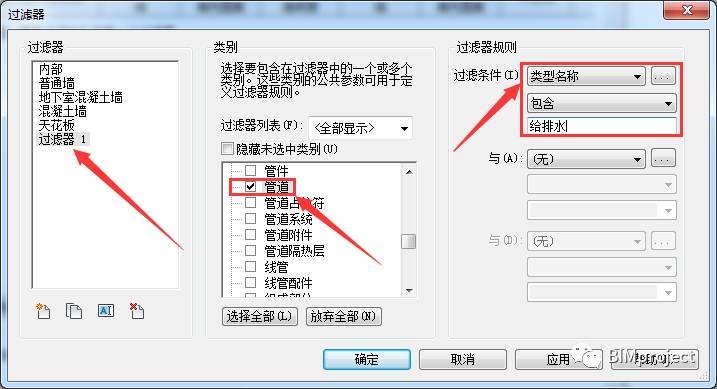

3.选择图元对应的类别，再设置过滤条件，（过滤器的使用后续会做详细介绍）；

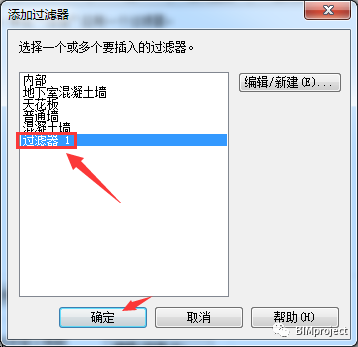

4.将刚刚新建的过滤规则添加到过滤器中来；

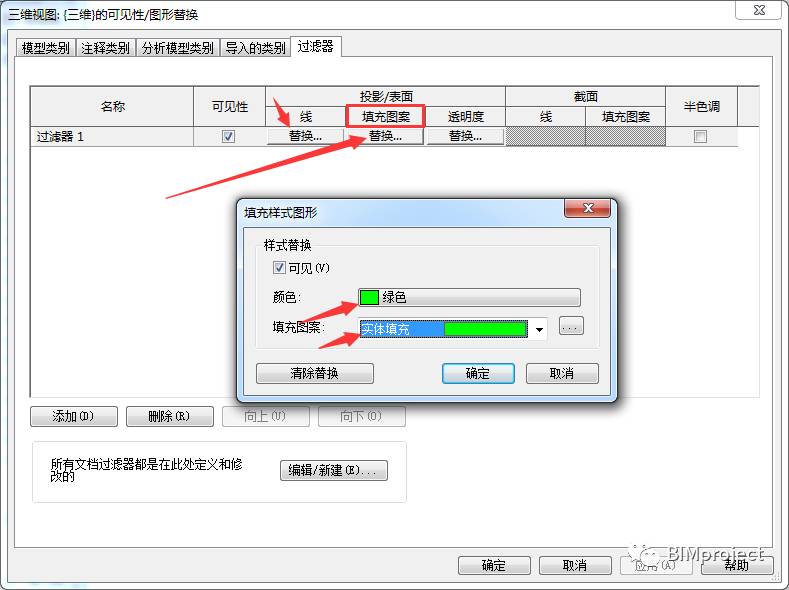

5.定义该过滤规则的线样式、填充图案样式及透明度等属性；

（注：1.设置的过滤器条件必须与图元名称相吻合才能被过滤出来；

2.过滤器设置的颜色方案只能用于当前视图，切换至其他视图必须重新添加过滤器。）

方法四：

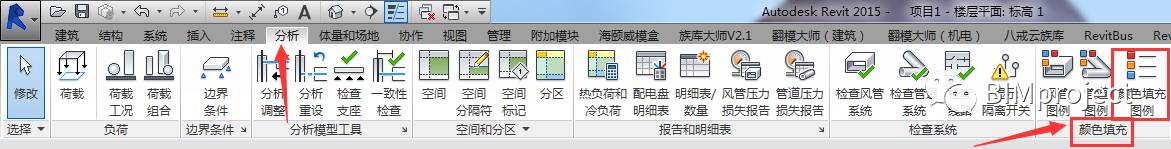

1.打开楼层平面图，在“分析”选项卡下的颜色填充栏找到“颜色填充图例”（我们绘制的是管道，可以直接选择“管道图例”）；

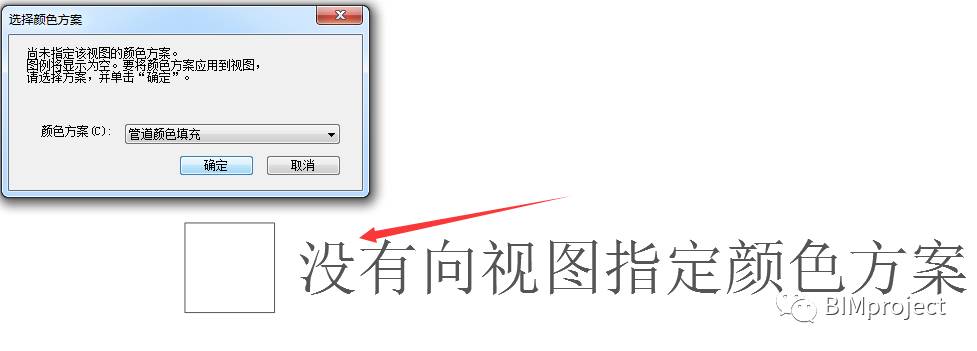

2.将“没有向视图指定颜色方案”放置空白绘图区域，并指定颜色方案；

3.点选放置好的颜色方案，进行编辑，重命名方案名称，选择合适的颜色分类依据；

（注：1.使用图例填充颜色的方案只有在平面视图中才能定义，三维视图不行；

2.必须切换至粗略或中等模式下才能显示图例颜色，精细模式下图例不显示；

3.过滤器设置的颜色方案优先级别最高，定义材质颜色的方法较低，图例填充优先级最低；）
