屋顶是Revit中不可避免的一个图元，其中迹线屋顶作为最常用的一种屋顶绘制方式，它的绘制方式简单，满足大多数屋顶的需要，今天小编分享给大家迹线屋顶的绘制方法。
一、平屋顶

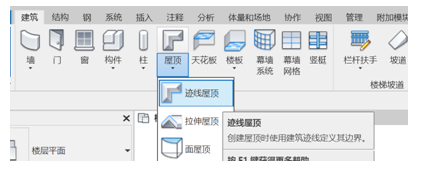

单击【建筑】选项卡的【屋顶】下拉列表中的【迹线屋顶】。

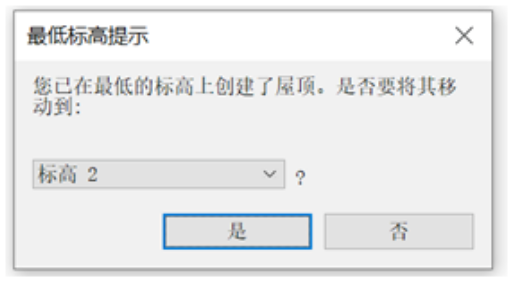

跳出【最低标高提示】框，提示您将屋顶移动到更高的标高上。如果选择不将屋顶移动到其他标高上，Revit随后会提示您屋顶是否过低，选择合适的标高点击确定。
进入到【修改/创建迹线屋顶迹线】上下文选项卡，用相应的工具绘制屋顶边界线，必须是闭合的轮廓。绘制时，选项栏功能如下：
定义坡度：勾选定义坡度，绘制的线段被定义默认坡度。线段旁边出现小三角。
链：勾选可以连续绘制。
偏移：偏移输入的距离。
半径：勾选设置倒角半径。
选中【编辑迹线】，在草图模式下，选择屋顶的边界线，输入悬挑值，设置悬挑。
【延伸到墙中】即悬挑值从核心层开始计算。
二、坡屋顶
创建坡屋顶有三种方式。
第一种：使用【定义坡度】。

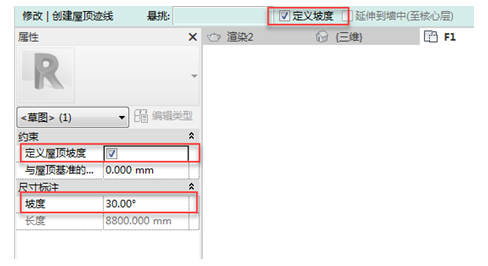

在草图模式中，选择用于定义坡度的屋顶边界线，在【属性】选项板中，选中或清除【定义屋顶坡度】。指定屋顶倾斜度，请选择坡度定义边界线，单击绘图区域中的数值坡度定义，然后为坡度输入一个值。
第二种：使用【坡度箭头】。
在草图模式中，在绘图区域中绘制坡度箭头：单击一次指定其起点（尾）；再次单击指定其终点（头）。只绘制一般的箭头，没有绘制部分任然按照箭头方向起坡。
第三种：修改子图元。
选中创建好的屋顶，使用【修改子图元】的方法进行起坡，方法和楼板一样。
