问：在绘制施工图的时候，我们都需要绘制门窗的详图大样，当我们绘制好施工图后，开始要绘制大样详图，窗户和门的大样详图在revit中是不需要重新绘制的，可以应用到大样详图中。revit如何快速的出门窗详图.

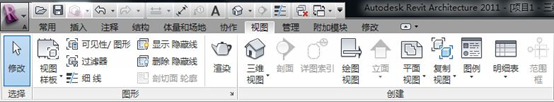

(1) 单击“视图”选项卡“创建”面板“图例”下的“图例”如图-1所示

图-1

图-2

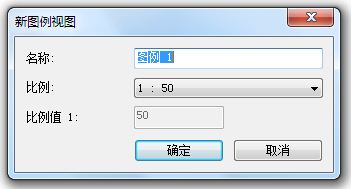

(2)名称和比例可以自己定义，如图-2所示。

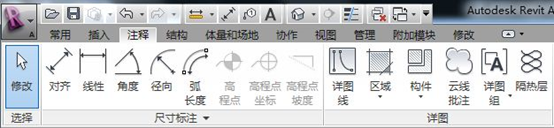

(3)单击“注释”选项卡“详图”面板“构件”命令下的“图例构件”，如图-3所示。

图-3

(4)在“族”后面的选项栏中可以选择我们需要放置的详图构建，“视图”可以选择是平面剖面立面，并且我们可以更改主体长度。如图-1所示。

图-4

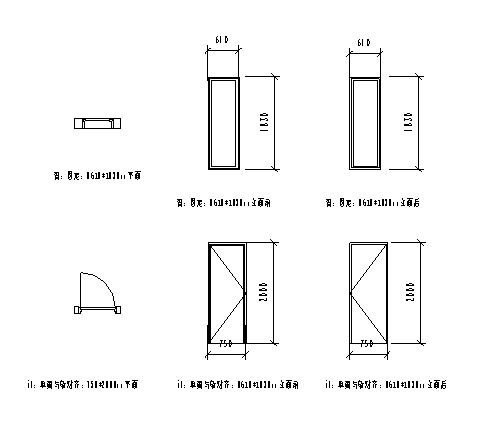

(5)我们就可以直接出门窗墙体等构建的详图大样，而不需要重新绘制。如图-5所示.

图-5

(6)同样：楼板、洁具、墙体等都可以使用相同的方法来创建详图大样。
