我们在初学Dynamo的时候，总是分不清哪些是Dynamo的模型，哪些是Revit的模型，今天我来教大家分辨"是非"。

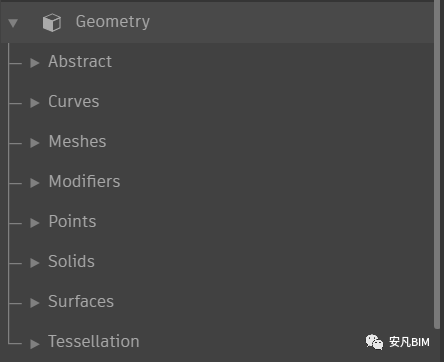

通过Geometry类下的所有节点创建的几何元素均属于Dynamo的元素，不会出现在Revit的绘图区域，包括常用的点，线，面，体等元素。

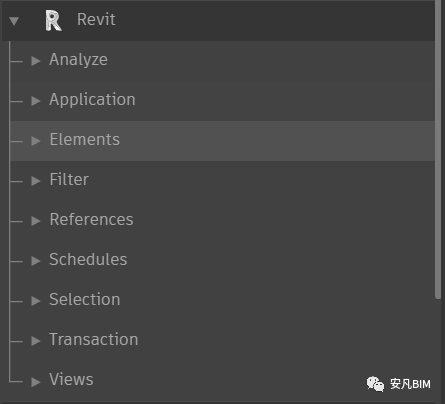

而我们通过Revit类下的节点生成的元素均是属于Revit的元素，也就是说通过这些节点生成的模型，可以直接在Revit的绘图区域看到。如墙、楼板等元素。

但是有时候我们在Dynamo里边绘制的Dynamo元素，会出现在Revit中，给我们造成一种假象。难道我们上述的观点有毛病？我们上图用证据说话。

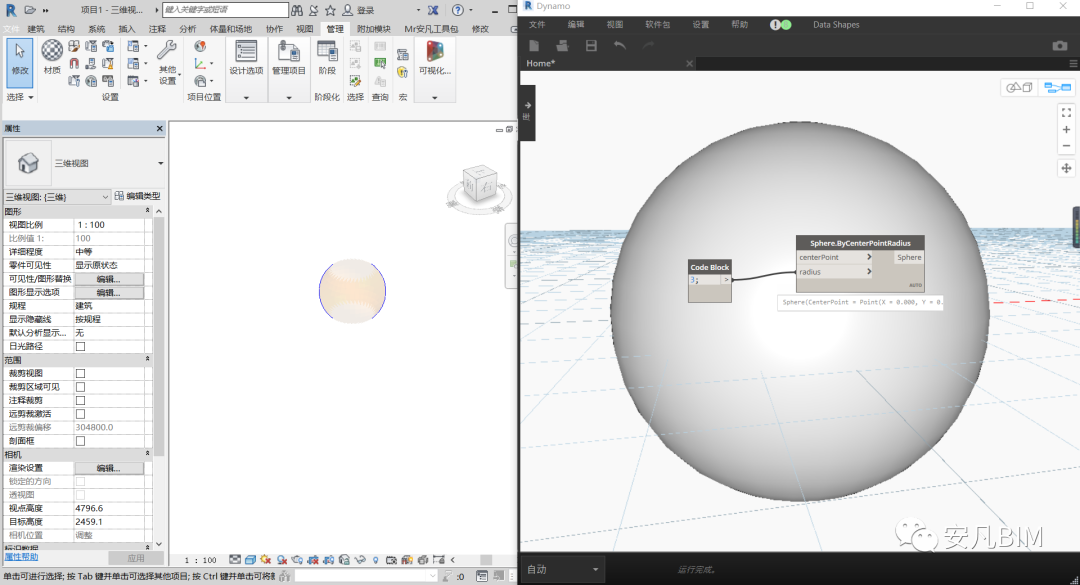

我在Dynamo里边生成了一个球体，很离谱，确实在Revit里边出现了一个透明的球体。别慌，当我选择Revit里边的球体时，发现选不中。我百思不得其解。终于发现了其中的奥秘。

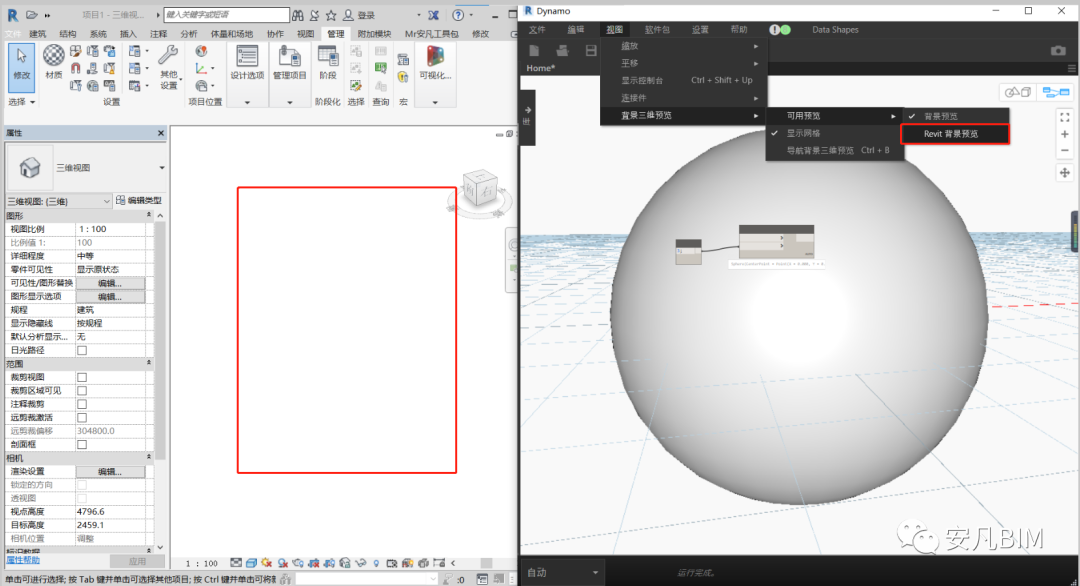

当我关掉Dynamo里边的Revit背景预览，发现了神奇的一幕，Revit里边的模型消失了。我才后知后觉，原来一切只是虚惊一场。只是显示效果而已，不是真正的模型。

这就是今天给大家要说的知识。
