本文源自公众号：安凡BIM

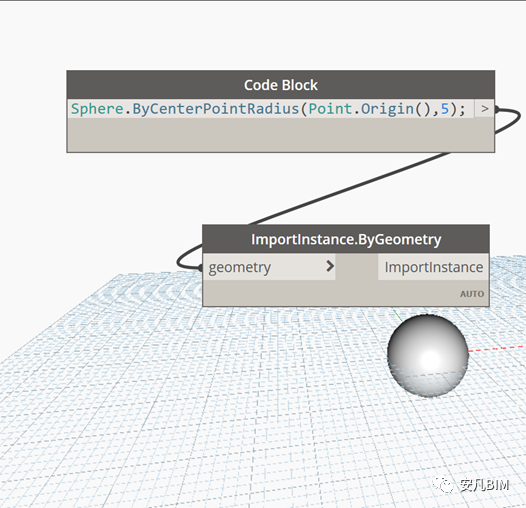

Plan A:ImportInstance.ByGeometry

Dynamo模型

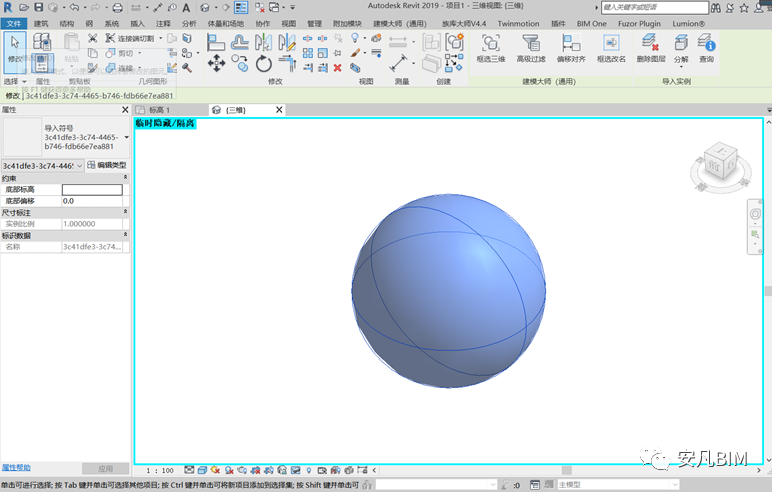

Revit模型

利用这个节点将Dynamo创建的模型转化为Revit的模型生成的只是一个导入符号，我们没有办法进行操作，所以只可远观而不可亵玩焉。

我认为这种方法是失败的，不建议大家去使用。

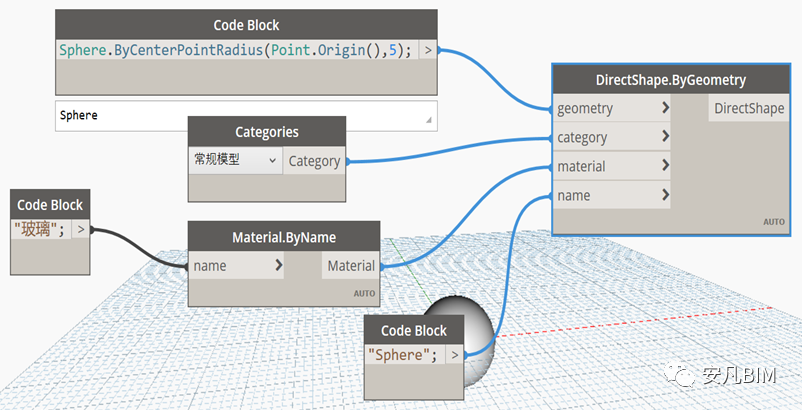

Plan B:DirectShape.ByGeometry

Dynamo模型

Revit模型

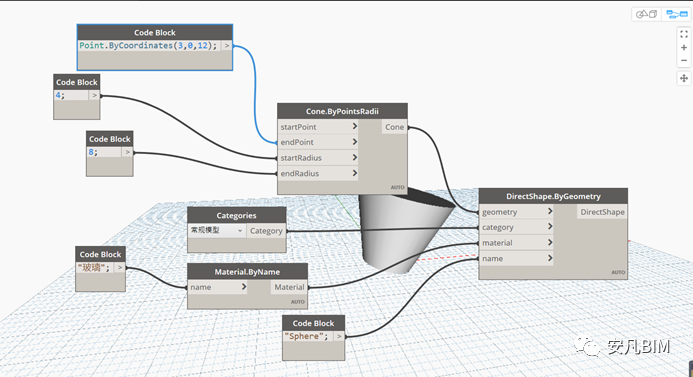

Dynamo模型

Revit模型

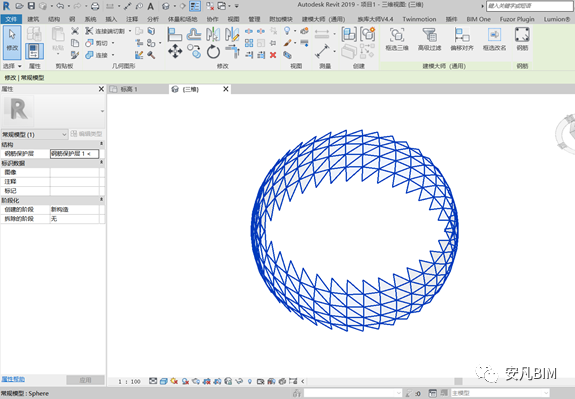

利用这个节点将Dynamo创建的模型转化为Revit的模型我们没有办法进行任何操作，依然是只可远观而不可亵玩焉，细心的朋友应该还发现了我在Dynamo中创建的是球体，但是在Reivt中却不是。我刚开始发现这个问题的时候测试了一下只有球体不行其他的都可以。Dynamo生成的圆台导入到Revit中是没有任何问题的，就很离谱图片，至于是什么原因我们就不去纠结了。

我认为这种方法依然是失败的，不建议大家去使用。

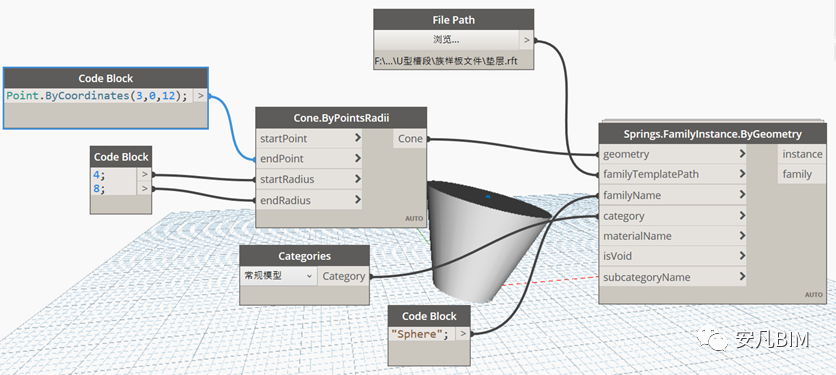

Plan C:Springs.FamilyInstance.ByGeometry

Dynamo模型

Dynamo模型

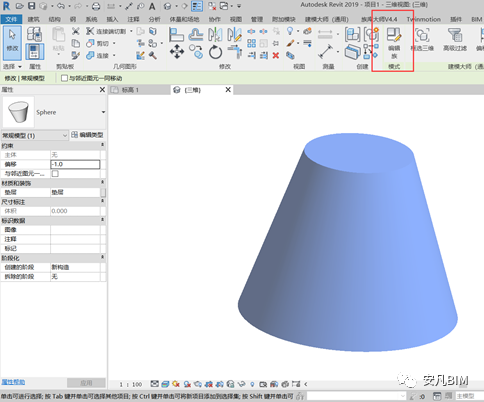

利用这个节点将Dynamo创建的模型转化为Revit的模型我们可以进行操作。

我认为这种方法依然是成功的，大家可以放心的使用
