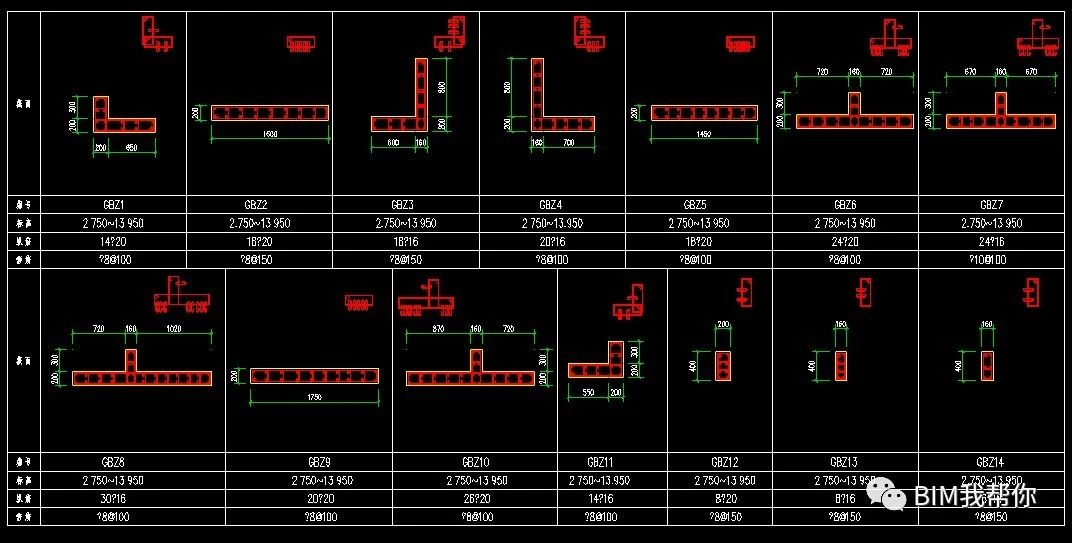

先上一张局部的结构柱表图

不过一个项目可不是这一张，整个项目一般六到十几张不等，意味着有几百个类型要创建。

痛点在于每一个楼层的柱表尺寸形状都不一样，即使是标注是一样。那样用REVIT来做得创建多少个类型？

现在有DYNAMO后就能轻松解决这个痛点了。

逻辑直接呈上：

CAD柱表图形内容写块，然后导入柱表到REVIT，接着按图进行。

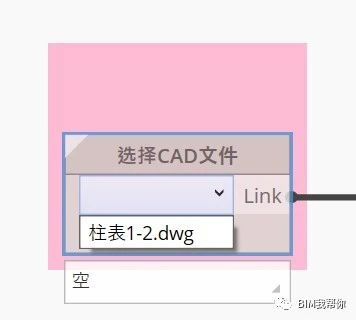

Part1、输入为选择CAD文件节点，输入连接的CAD文件内容

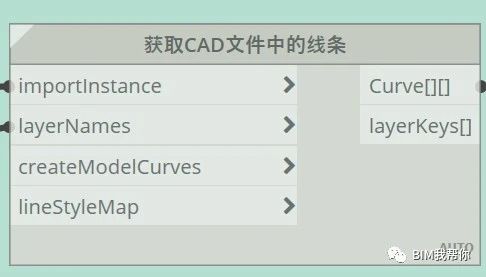

Part2、从获取的CAD文件输出线条的节点如下

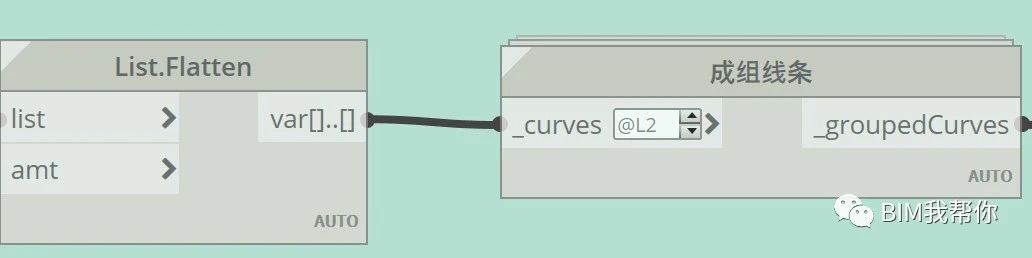

Part3、把得到的线条合并成组，得到每一个异形柱的轮廓

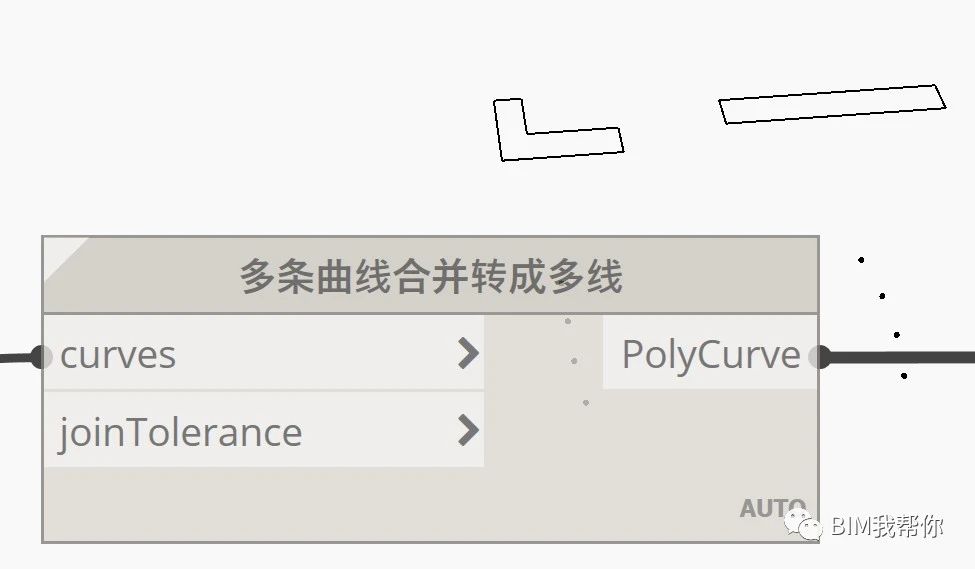

Part4、把轮廓线转成多线

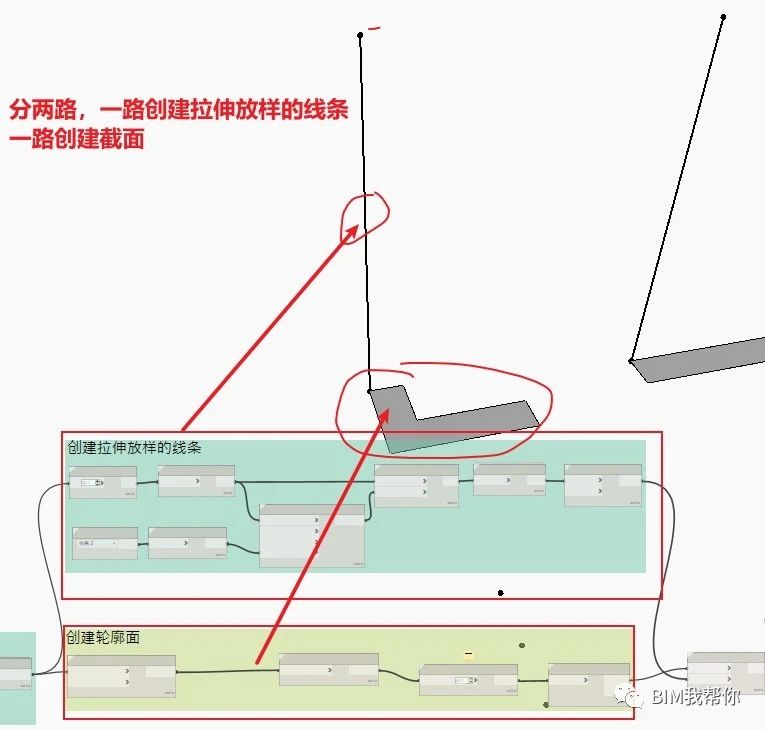

Part5、接下来兵分两路，一路创建拉伸放样的线条；另一路创建截面。另一种思路就是把底部的轮廓向上偏移成顶部的轮廓，偏移数值使用柱的高度

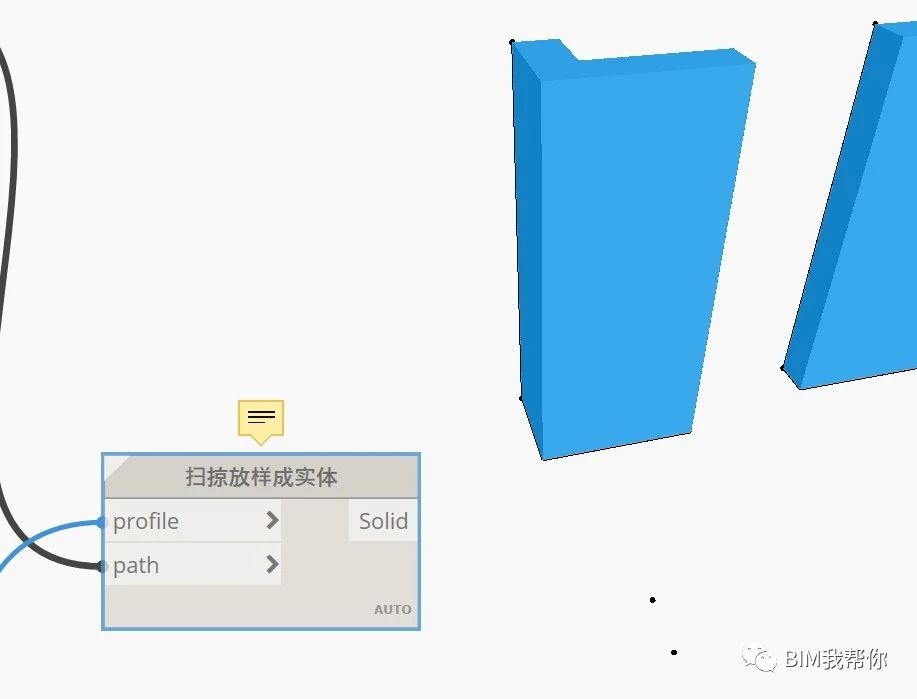

Part6、用成组的轮廓和线条扫掠放样成实体

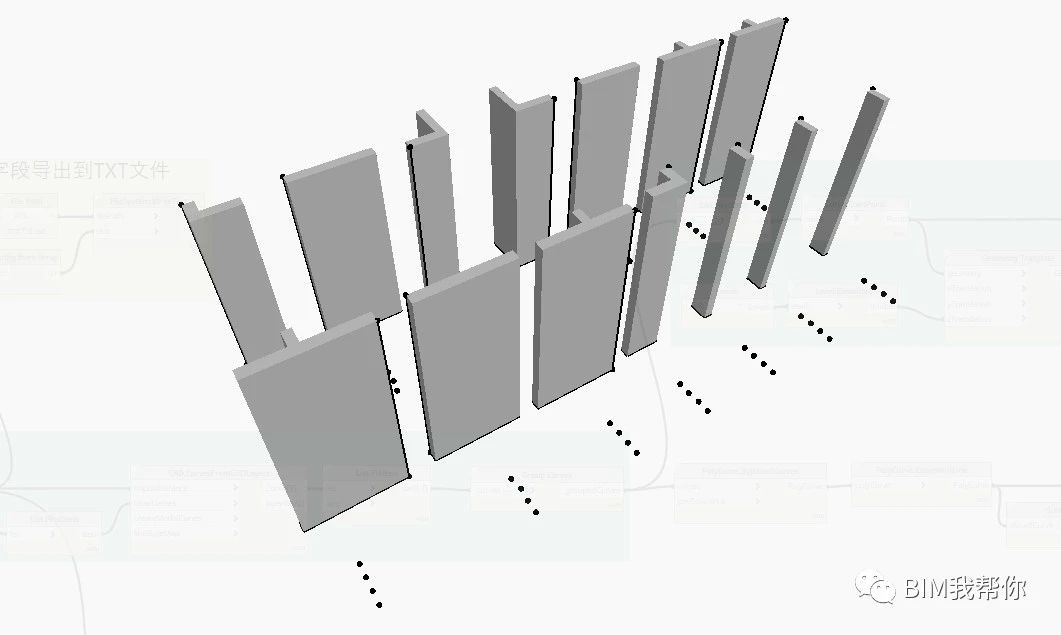

Part7、创建完成的DYNAMO实体

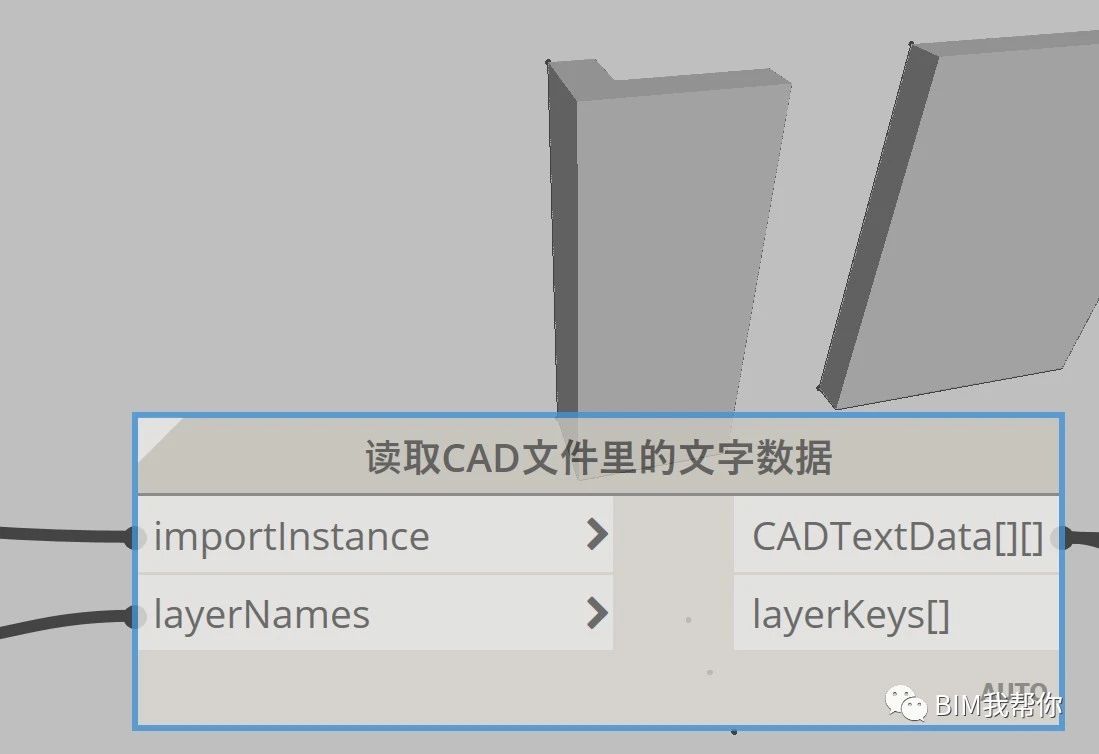

Part8、有了实体还要给柱赋予名字，可以从柱表里获取CAD文字数据

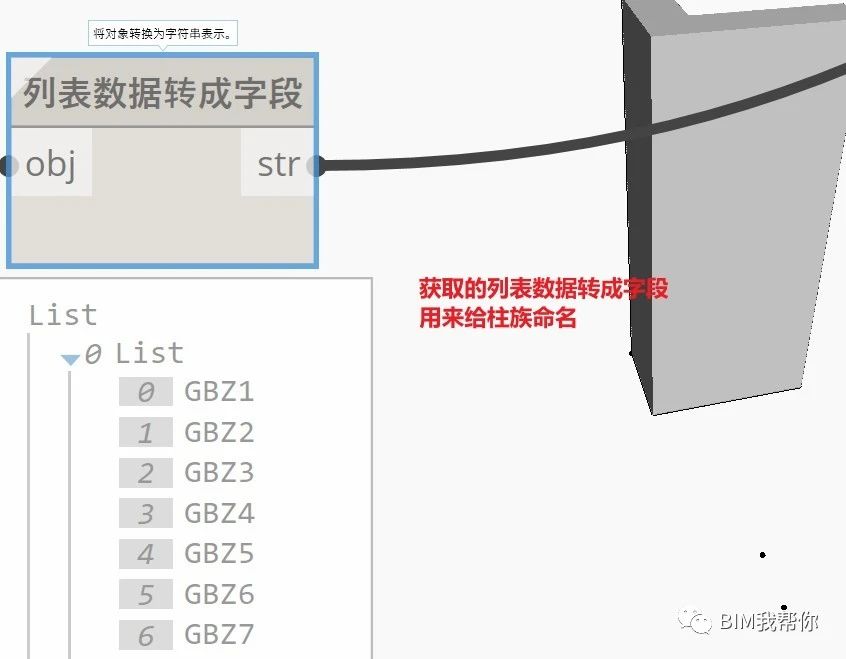

Part9、把获取的标注文字转成字段

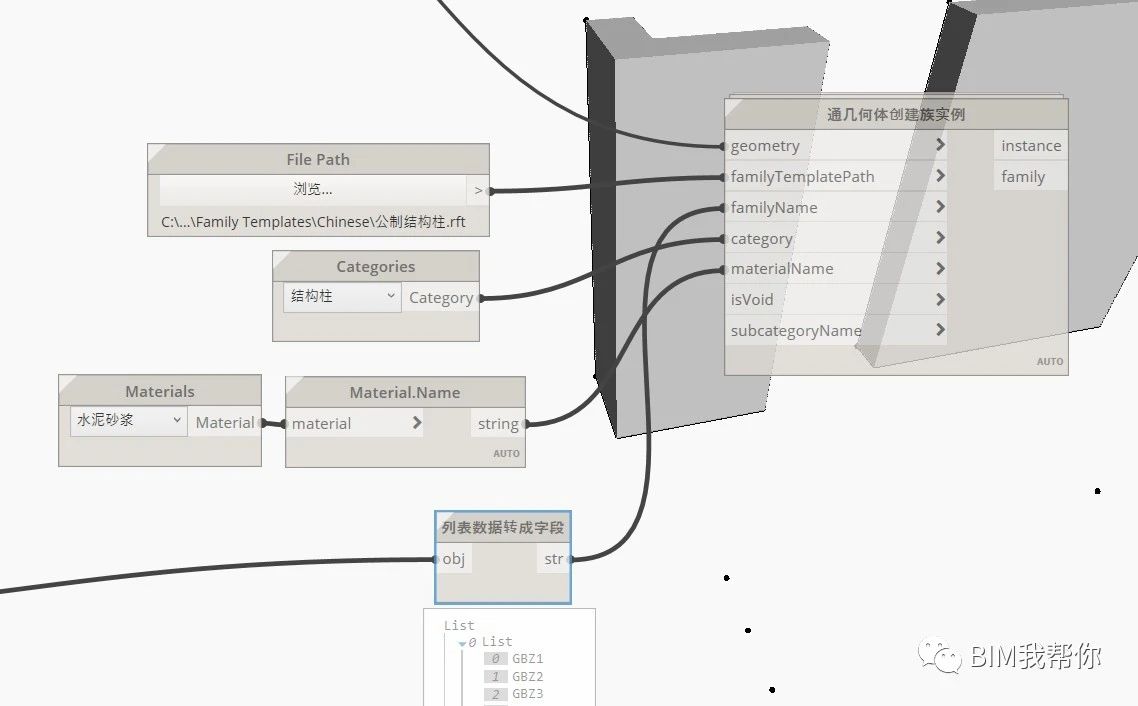

Part10、采用通过几何体创建族实例的节点创建每一个柱族

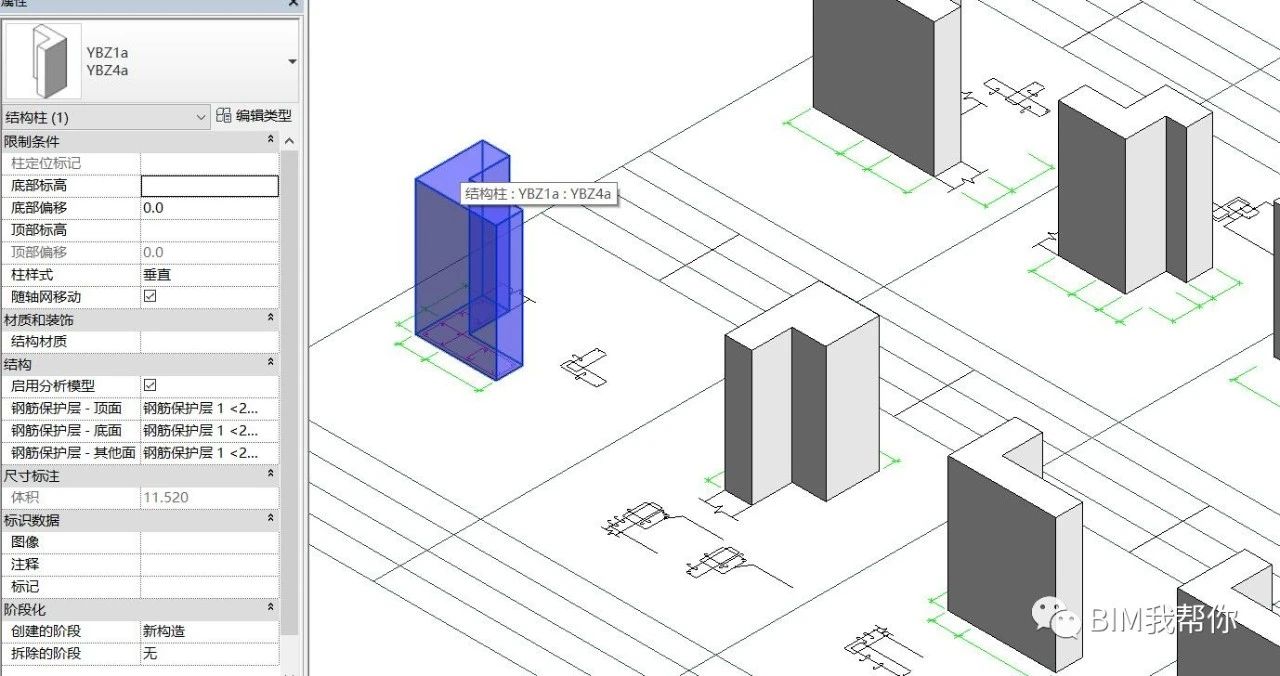

Part11、完成的效果如下

方法不是唯一，好的逻辑很重要

文章源自公众号：BIM我帮你
