在BIM的实践应用中，revit出图是其中一项很重要的工作，然而revit出图往往工作量巨大，需要耗费大量时间。Dynamo是Autodesk公司推出的可视化编程软件，支持在revit中对构件参数进行编程控制，因此结合Dynamo强大的可视化编程能力，往往可以实现原本在revit中操作繁琐工作的简化。本文即介绍一种利用Dynamo批量创建三维模型文字房间名的方法，可应用于revit出图工作中，减轻一定工作量。

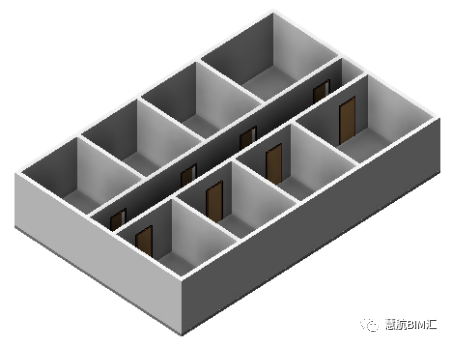

需标记的房间模型

01创建三维模型文字族

设置好文字内容/深度/文字大小/材质等参数，在需要标记的房间中放置文字族，并修改其参数与房间名对应。

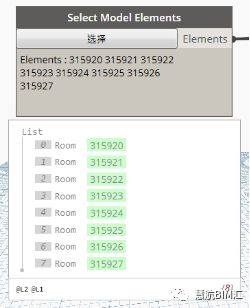

02选择要标记的房间

新建dynamo文件，选择手动模式，添加 model element节点，返回revit模型中点击需要标记的房间元素，完成房间的选定。

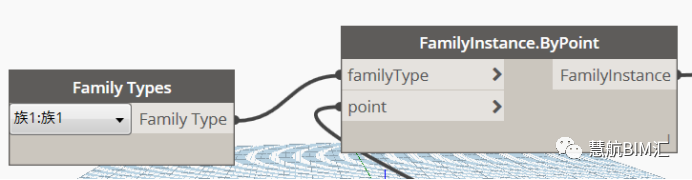

03放置三维文字模型族

04设置房间名

利用构件参数设置节点element.setparameterbyname分别连接三维模型文字族及房间元素，使其分别获取设置好的房间名及名称参数，该节点即能自动完成房间名称和三维文字模型的匹配。至此，所有的八个房间的房间名就通过dynamo批量生成了！

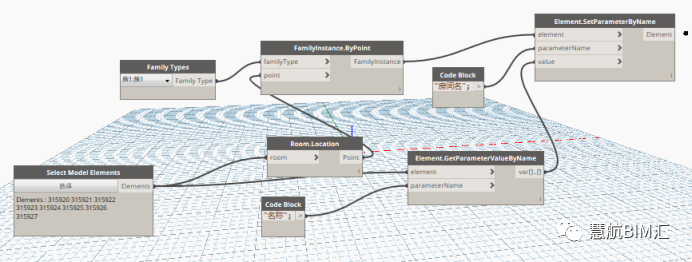

房间名批量生成完整流程

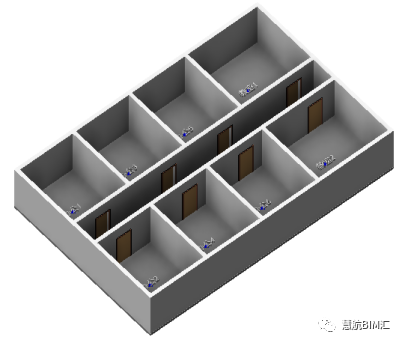

房间名标注效果图

该方法除了可以应用在房间标注上外，同理也可以应用于其他类似场景，如车位编号标注、楼板编号标注等，同样可以辅助出图提高效率。当然，这里讲的用dynamo进行批量标记的方法只是牛刀小试，利用dynamo强大的可视化编程能力，相信更多繁琐的出图操作也可以达到事半功倍的效果！
