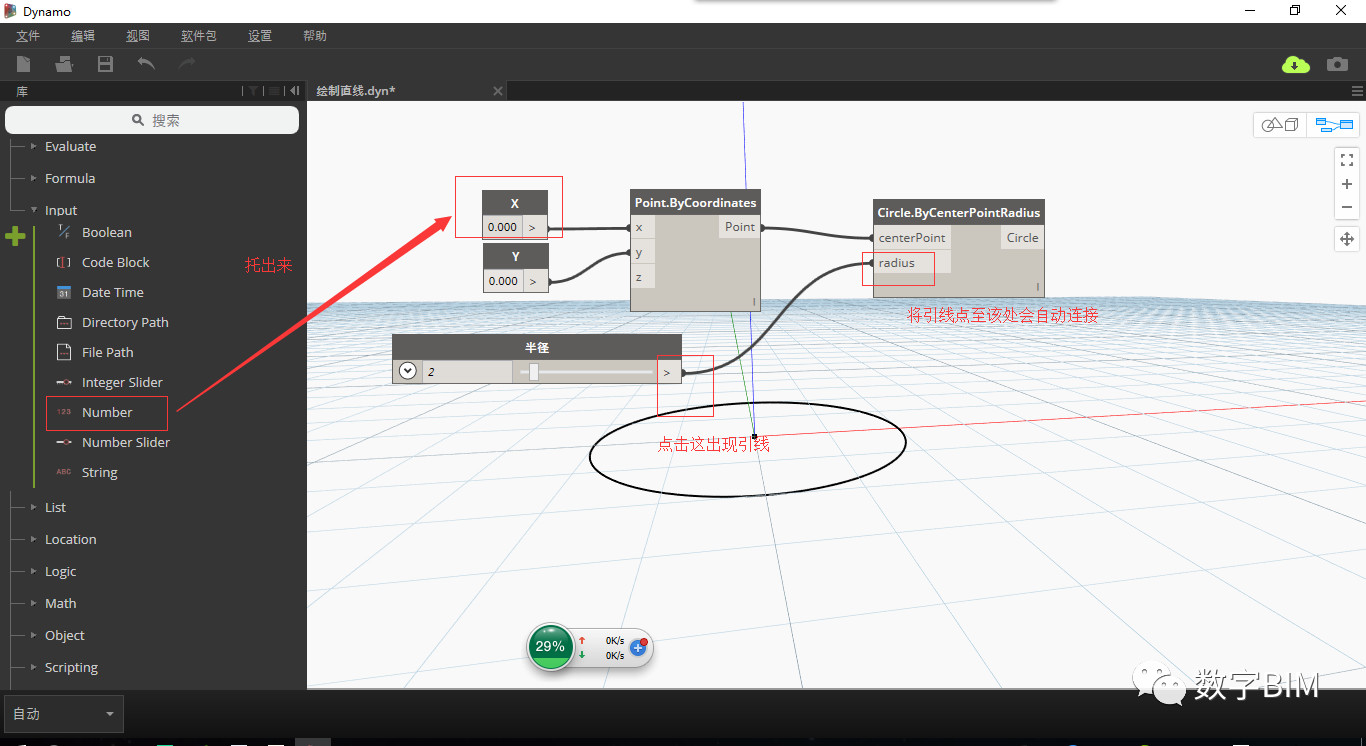

Dynamo是一门简易的可视化编程语言，Revit自引入Dynamo大幅增加了Revit的功能，例如利用Dynamo在Revit空间中定义点，后利用Dynamo放置自适应构建，可批量生成，也可生成异形构件。使用将左侧的节点拖动到空白处后用线连接即可

Dynamo内置了很多节点大致分为8类：

Analyze(分析节点)

BuidtIn（内置节点）

Core（核心节点）

Display（显示节点）

Geometry（几何图形节点）

Office（办公软件节点）

Operator（运算节点）

Revit（Revit相关节点）（从Revit里打开Dynamo才会显示单独打开不会出现该模块）

常用输入节点介绍：

Number（数值）输入节点：他的作用是定义一个数值变量，填入数值可由接口传给下一节点。

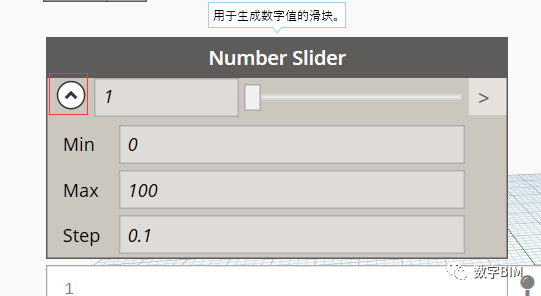

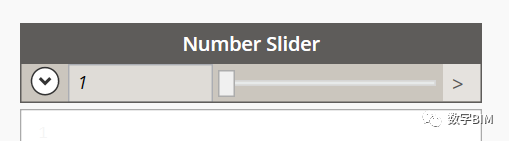

Number Slider（数字滑块）输入节点：可以定义最大值最小值和步长，随着自己移动滑块，从最小值按步长到最大值之间，每滑动一次生成一个数传给下一节点。

String（字符串）输入节点：和number节点类似，定义一个字符串，传给下一节点。

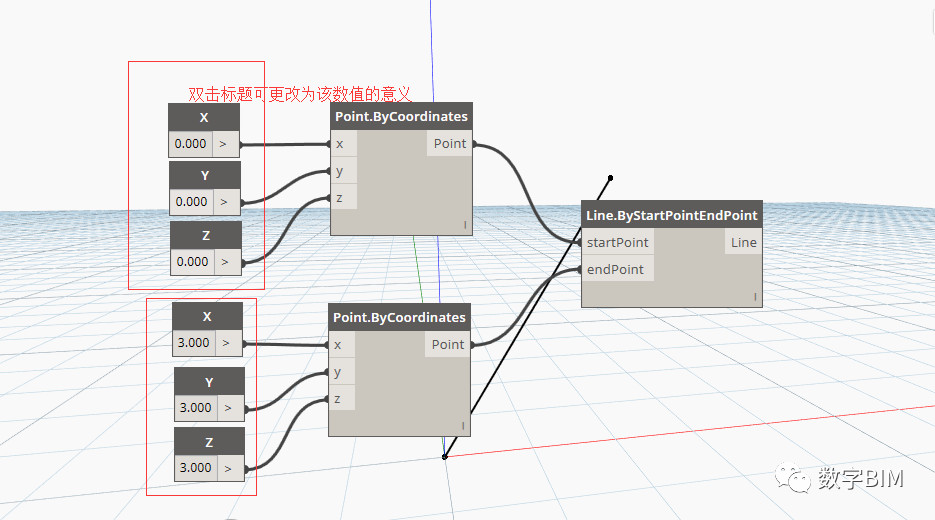

使用输入节点、Point.ByCoordinates(通过三个坐标数值X,Y,Z创建一个点）与Line.ByStartPointAndEndPoint(根据起点和终点坐标绘制直线）绘制一条直线

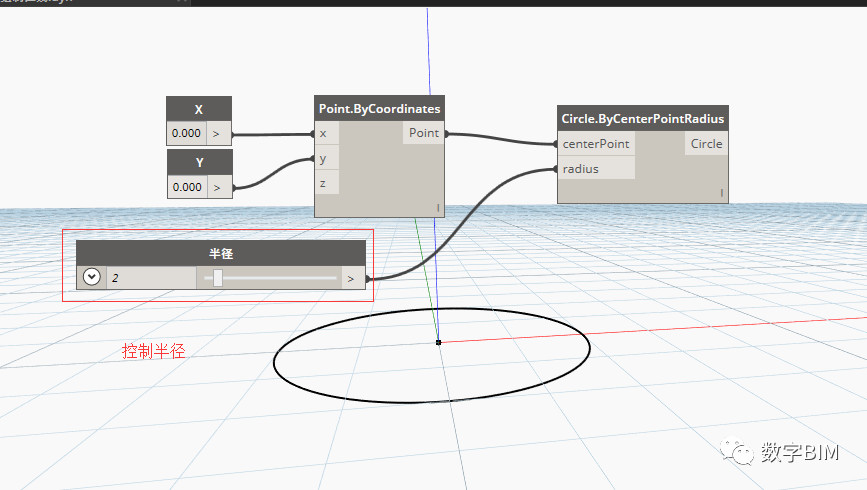

使用输入节点、Point.ByCoordinates(通过三个坐标数值X,Y,Z创建一个点）与Circle.ByCenterPointRadius(通过圆心与半径在平面生产圆)
