可视化编程的基本要素主要有以下三个：

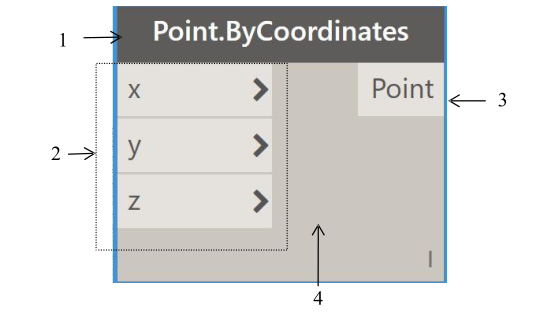

（1）节点（Nodes)：作为在Dynamo的可视化编程中最基本的要素，每一个节点都有其功能，节点之间通过导线按照一定的逻辑关系进行连接，从而形成可视化程序，每一个节点表达正确则可运行程序得到想要的目标效果，图1展示了节点窗口的组成。

图1 节点窗口（图片来源：作者自制）

1.节点的名字（功能）；2.输入端；3.输出端；4.节点的主体

（2）接线（Wires）：作为节点间的连线，起到传递数据的作用。

（3）节点库（Library):包含众多节点的数据库，每种节点有不同的功能表达。

节点库主要由软件自带的节点和自定义节点组成，如图2所示。其中自定义节点具有多样性，主要由用户将一系列实现功能的节点组封装为一个节点，使编程界面更为简洁且调用更方便。而Dynamo中自带的节点库基本是最基本的功能节点，分为10大类，如图3所示为Revit节点库，主要是与Revit软件有关的功能节点，该库在Revit打开的条件下才可以使用。当点选某个节点时，Dynamo会有相应的解释和使用说明，方便用户的了解和使用。

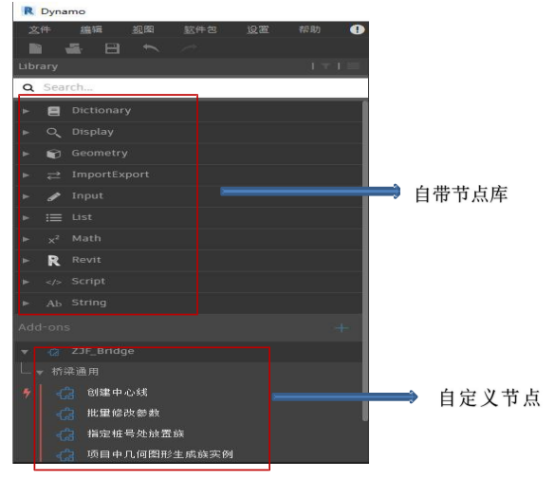

图2 Dynamo节点库（图片来源：作者自制）

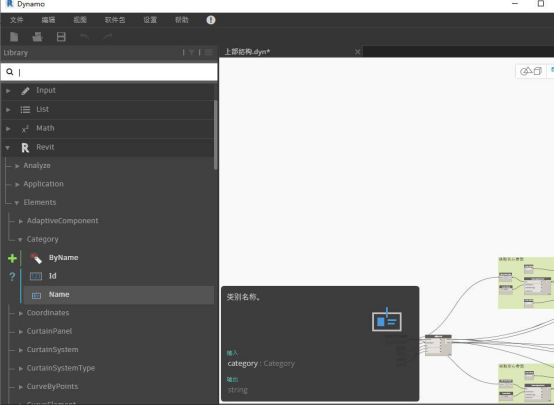

图3 自带节点库示例（图片来源：作者自制）

编程语言

DesignScript是Dynamo的编程语言，主要通过CodeBlock节点块写入代码可快速实现用户的功能需求。除此之外，PythonScript也是Dynamo中用编程来实现功能的节点，通过选择“PythonScrip”节点，点击该节点可显示编程界面，从而可以直接编写代码，当编程完关掉编程界面即可，图4所示为通过节点编程方式创建一条线。使用PythonScript可以很好的弥补可视化节点存在节点冗余、功能受限等缺点。如果懂得编程语言，可以采用Python语言编程，通过在Dynamo中编程实现的效果和通过节点拼接实现的效果是一样的，但通过节点输入代码进行可视化编程则更为便捷。一般在使用Dynamo时，普通节点和编程节点的结合使用使得工作更加高效。

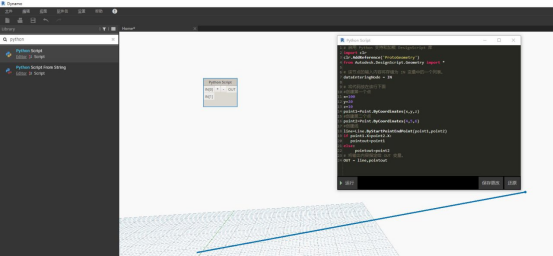

图4 Dynamo中PythonScript的使用（图片来源：作者自制）
