这篇将介绍如何利用Dynamo自动生成结构柱类型【“T”字形柱】

● 思路

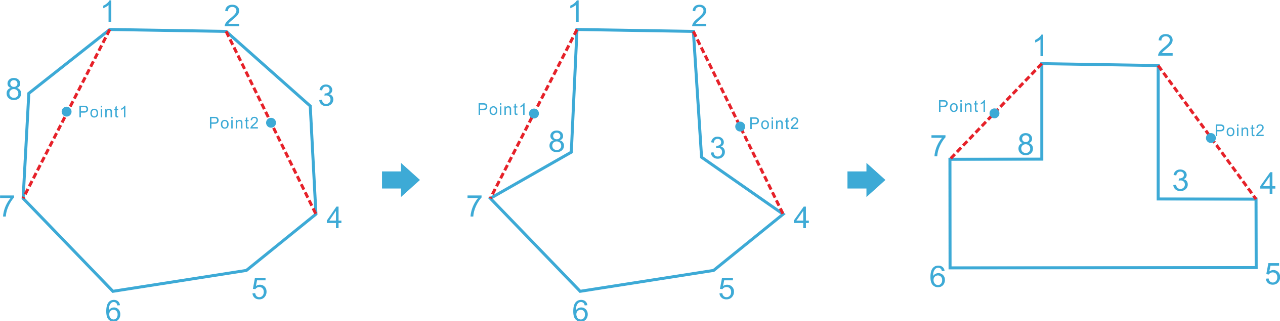

T形柱由8条边组成，有且只有两个顶点（8、3）两侧的顶点（1,7；2,4）的连线的中点（Point1、Point2）位于图形外，且此两点中间只隔两个顶点（1、2）。如下图：

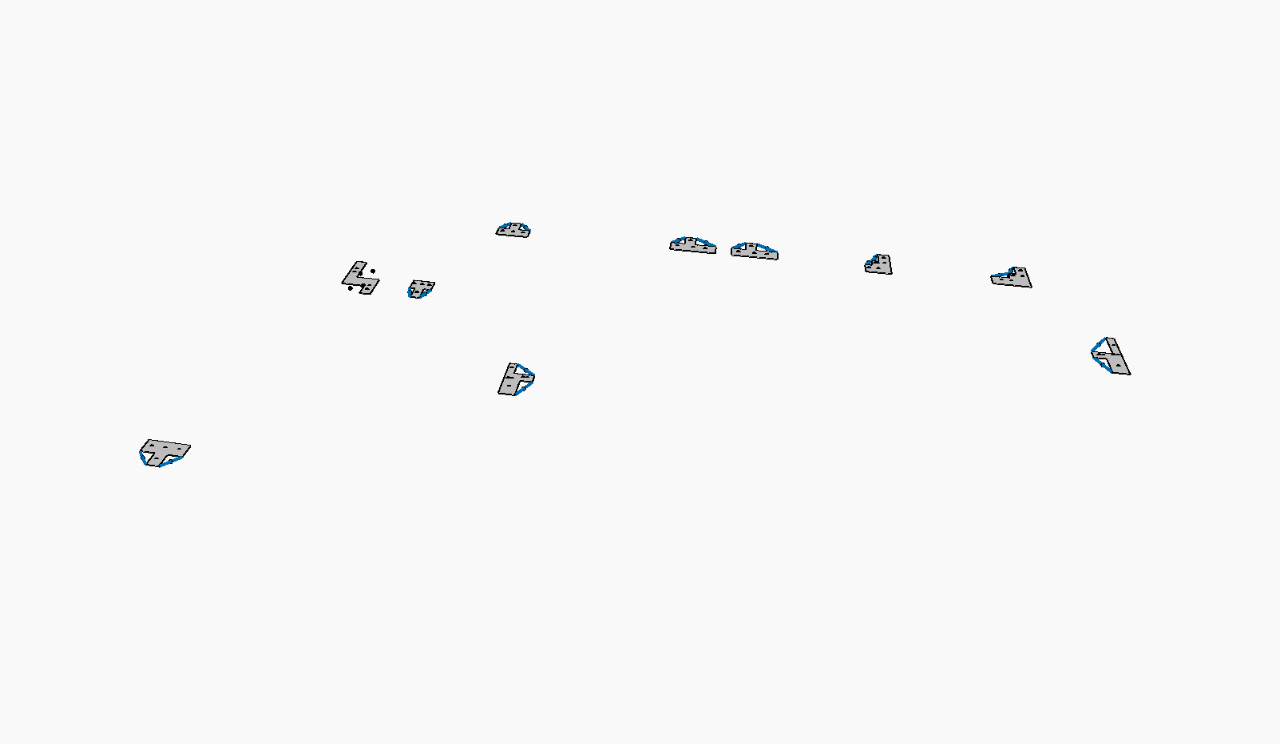

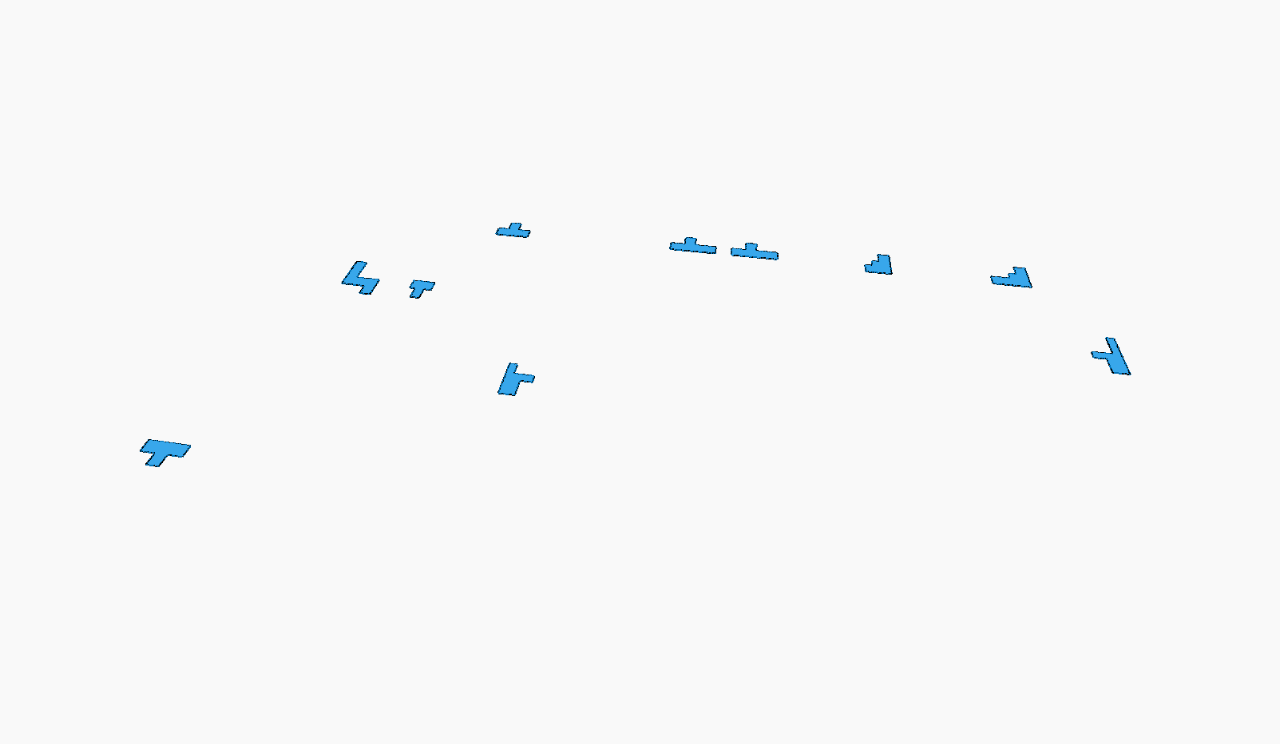

首先，滤出具有八条线的PolyCurve

核心节点：PolyCurve.NumberOfCurves

拾取顶点

核心节点：Curve.StartPoint

顶点排序

核心节点：List.GetItemAtIndex、List.RemoveItemAtIndex

此处无图

顶点隔点连线

核心节点：List.GetItemAtIndex、List.RemoveItemAtIndex

连线取中点

核心节点：Curve.PointAtParameter

以PolyCurve创建Surface

核心节点：Surface.ByPath

判别点是否与Surface相交

核心节点：Geometry.DoesIntersect

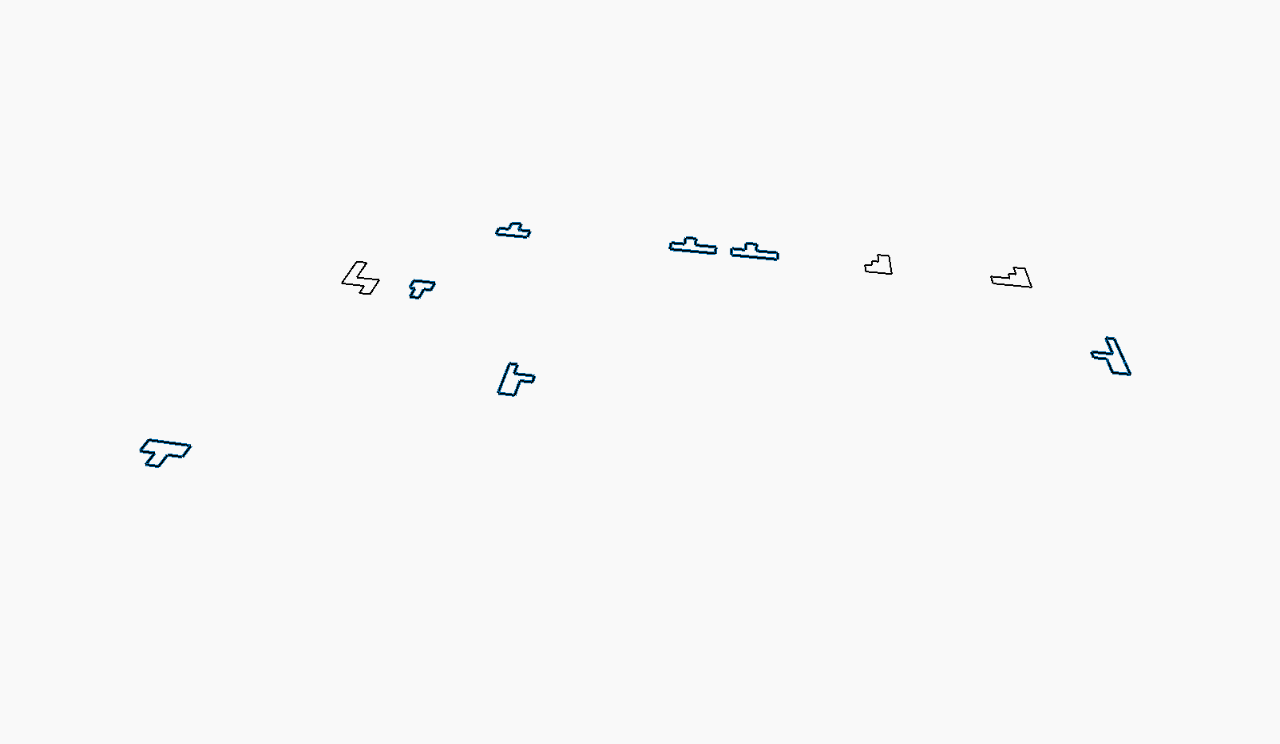

滤出有两个点没有与Surface相交的线且无交集

核心节点：List.FilterByBoolMask

值得注意的是：隔点顶点连线的中点在图形外且连线不相交，只有T形。

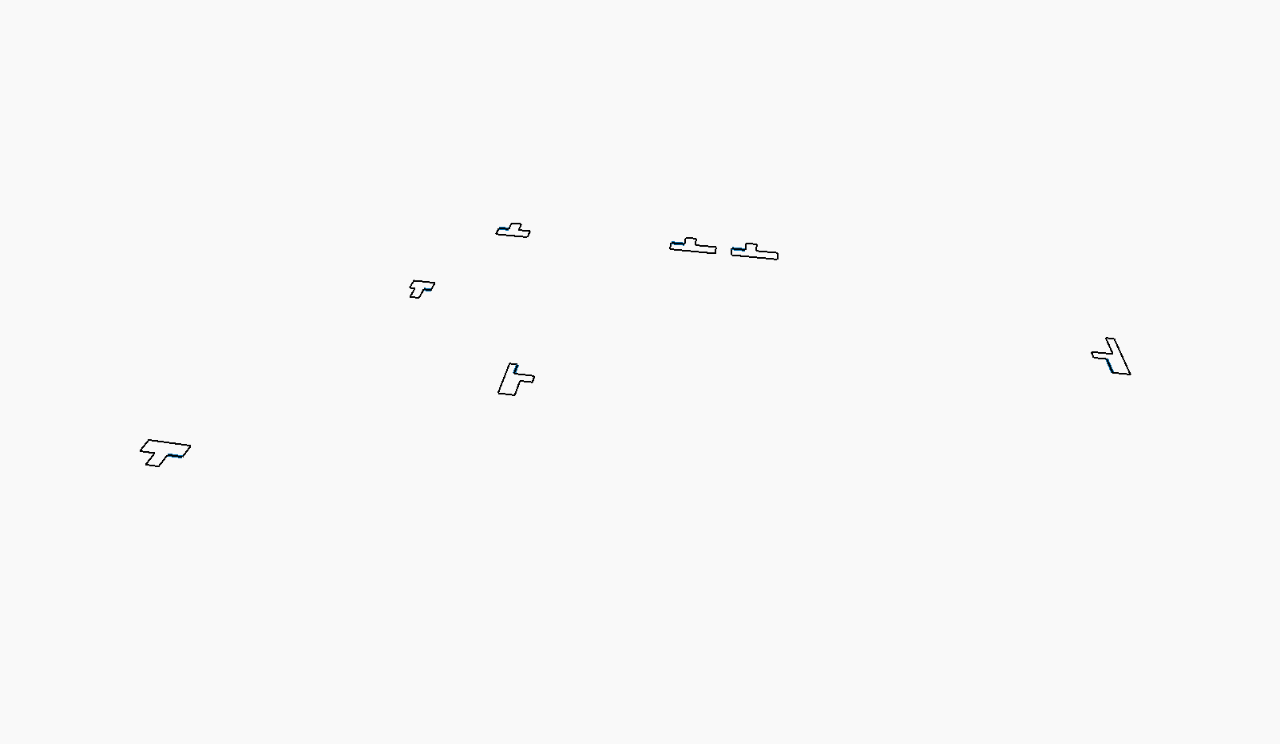

最后我们就选出了T形的PolyCurve

根据PolyCurve的排序，选取该柱名称，新建T形柱类型。（详上一篇）

核心节点：FamilyType.Duplicate（Clockwork节点包）

T形参数特点

红线未相交的线为宽度

与宽度线平行且最远的线距为深度

宽度相交的线分别为a、a2

与a线相交的且排除宽度线的线为b

首先获取宽度线，并写入参数值【宽度】

核心节点：Geometry.DoesIntersect、Element.SetParameterByName

获取与宽度线平行的线

核心节点：Vector.IsParallel

获取与宽度线最远的线的距离和线长，并写入参数值【深度】【a1】

核心节点：Geometry.DistanceTo、Element.SetParameterByName

获取与宽度线相交的线的长度，并写入参数值【a】【a2】

核心节点：Element.SetParameterByName

取上一个步骤其中一根线【a】,获取与其相交的线，并排除宽度线，将其长度写入参数值【b】

核心节点：Geometry.DoesIntersect
