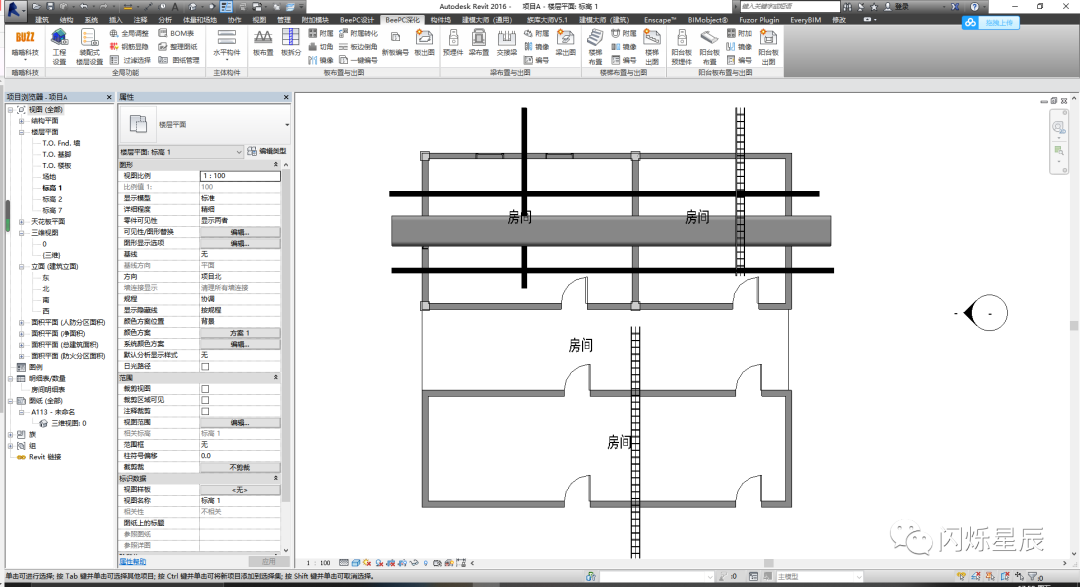

1.revit放置房间

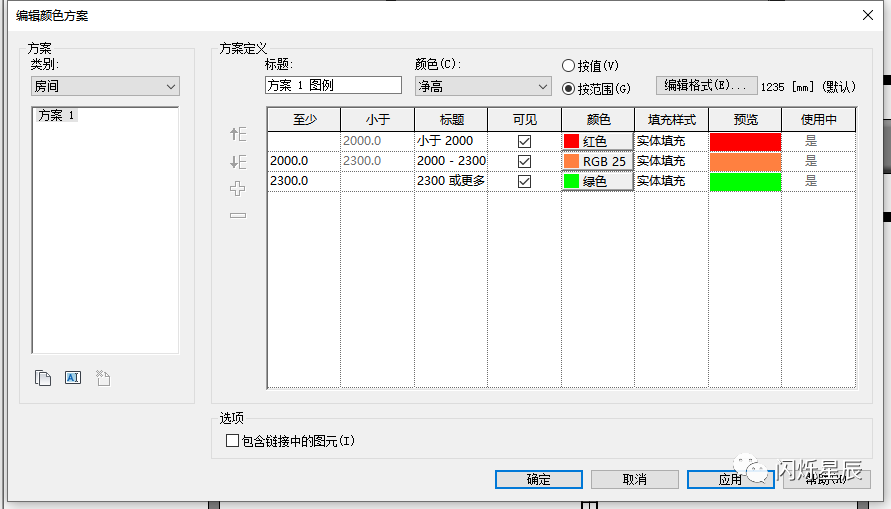

2.设置填色方案，按照房间净高设置不同的颜色。

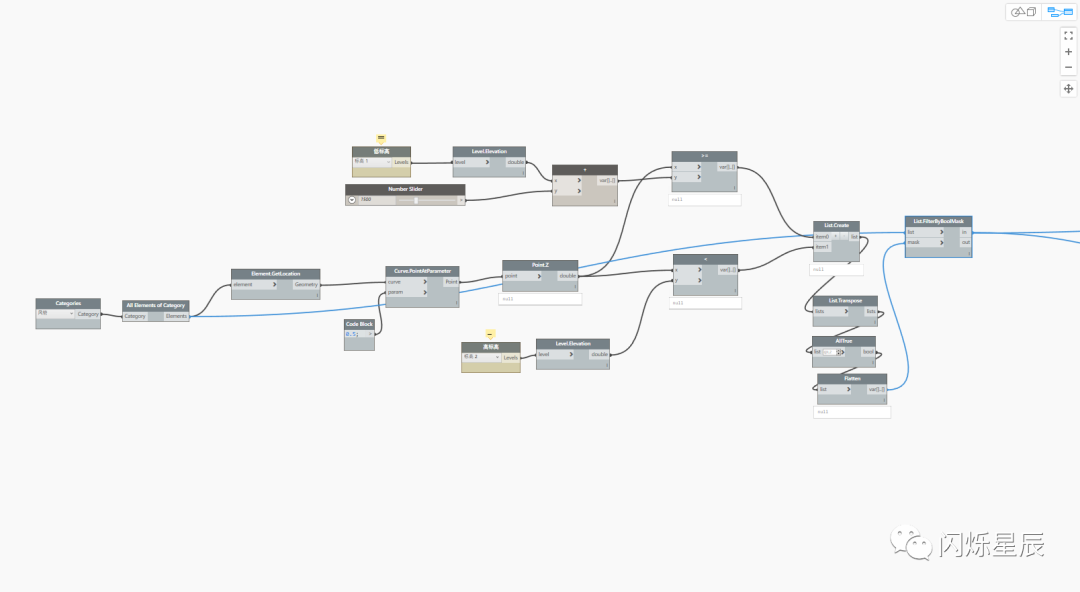

3.首先筛选出所有处于标高1和标高2之间的风管。

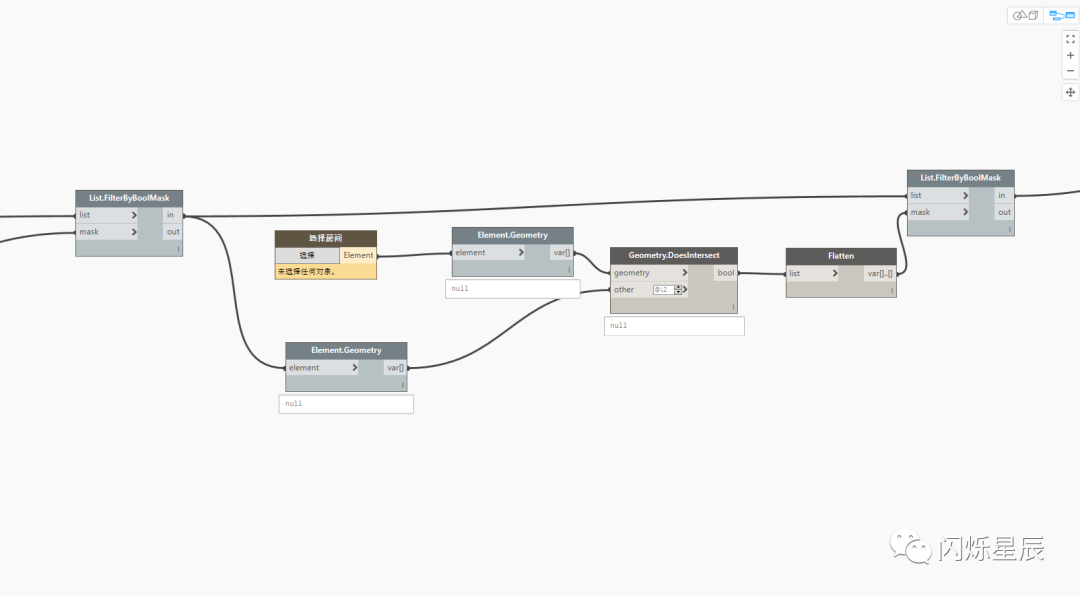

4.从上一步挑选出的风管进一步挑选出所选房间内的风管。

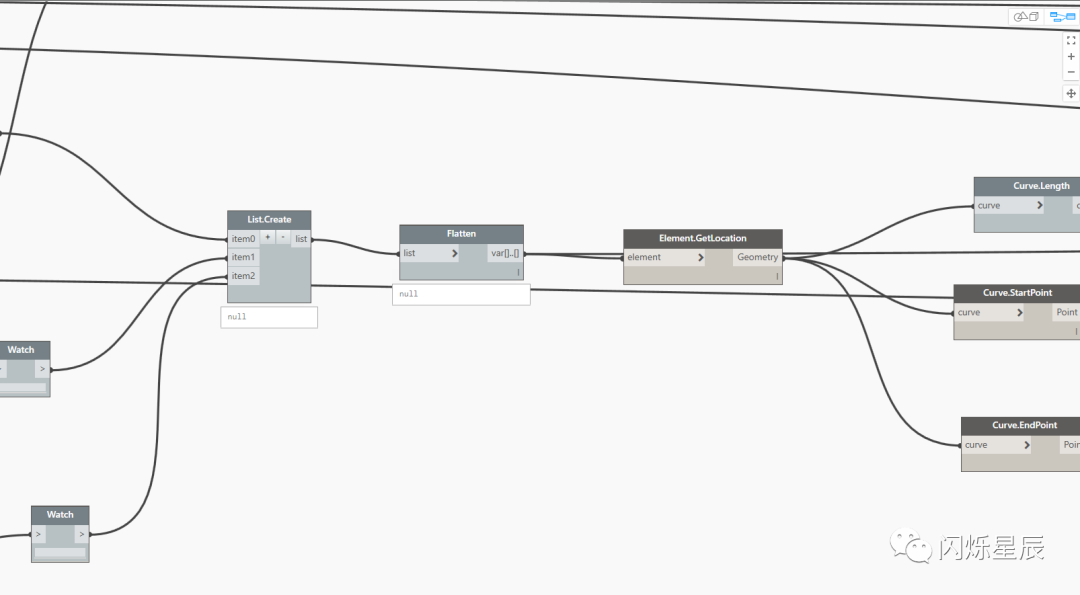

5.按照上诉方法挑选出所选房间内所有的水管和桥架并合并到一起。

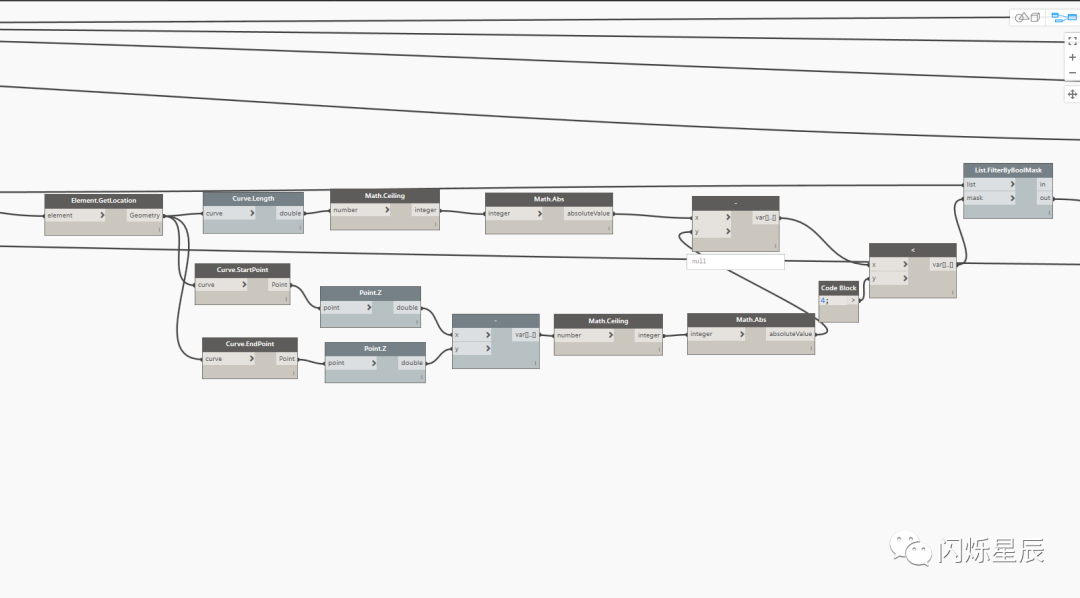

6.房间内的管线很多，可能会存在立管，房间内净高计算要排除立管，不然房间内的净高可能会得到0，此步骤为筛选掉立管。

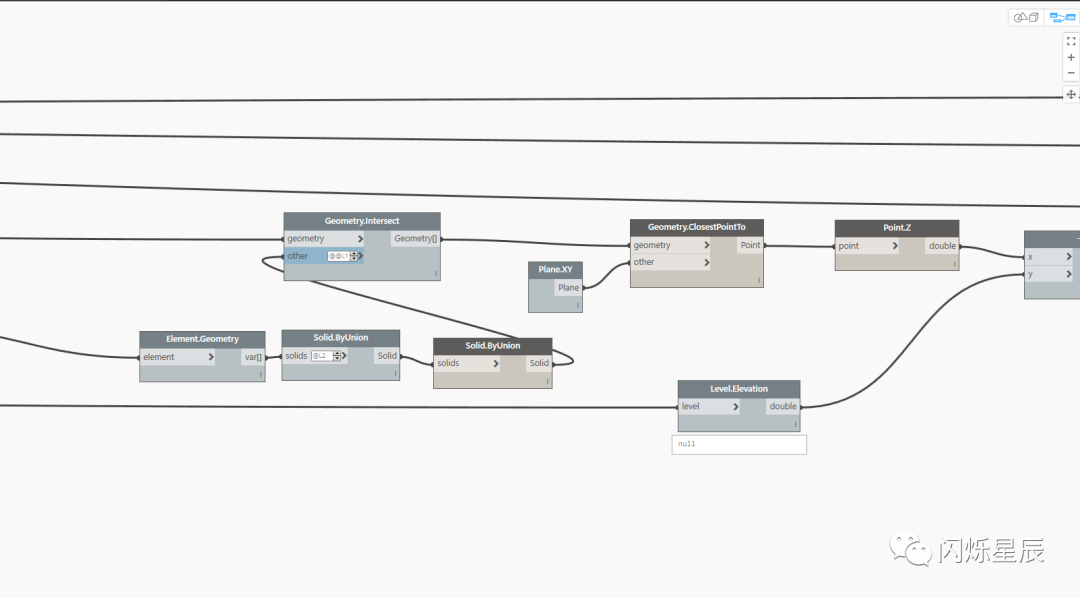

7.然后把计算上面所筛选出的管线组合一起的solid和xy平面的最近点，最近点的Z坐标减去房间所在楼层标高即可得出房间的净高。

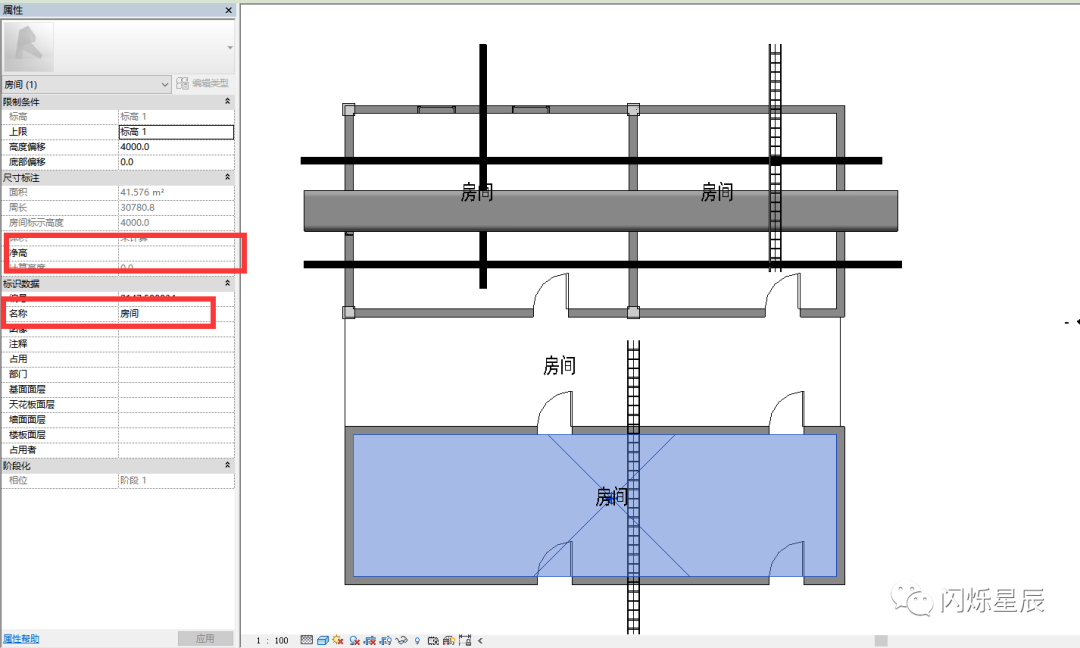

8.使用上面步骤得到的房间净高给房间的名称和净高。

9.选择想要填色的房间运行程序即可清晰的看到房间的净高。
