Dynamo教程 | Dynamo如何创建轴网?使用Dynamo快速创建轴网6部曲

发布于:2024-09-30 14:05:05
73人 分享

文章源自公众号:五味杂陈and快乐无处不在


在revit学习中,一些重复性的工作会影响工作效率,明明可以十来分钟结束,却要干上几天,这就体现出了编程的好处。Revit有自己的API,对于一些新手来说,Revit提供的SDK安装都有问题,更别说使用Revit API进行编程。随着DYNAMO的诞生,以其可视化编程的形式,块与块之间的趣味链接,上手快,容易学的优势很快赢得了初学者的喜好。接下来,我将使用DYNAMO进行轴网的绘制。

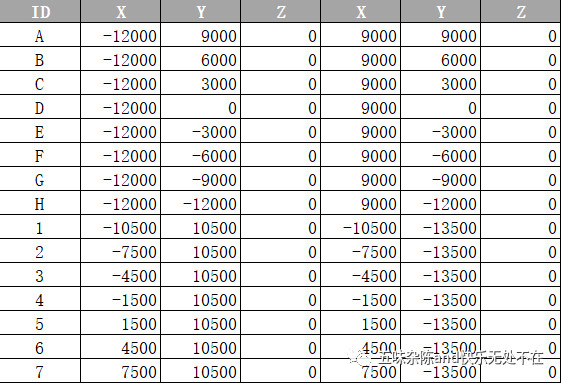

第一步:绘制Excel表格,填写轴网始终点坐标并读取Excel 数据,这步操作想必刚上手的朋友并不陌生。值得注意的一点,Sheetname这个输入参数在Code Block中是加引号的,是字符型参数。

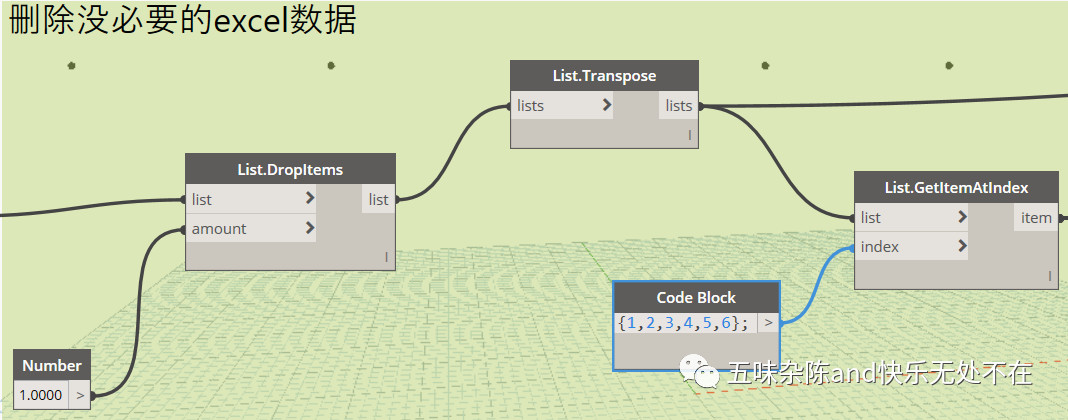

第二步:就是删除没必要Excel数据,得到有用的数据生成轴网。

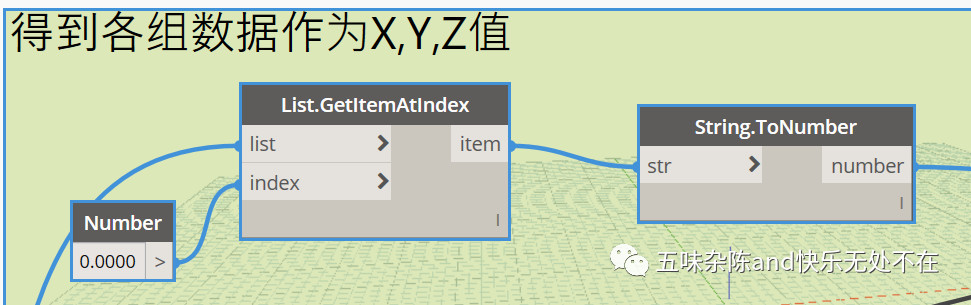

第三步:得到提取出来的各组数据作为X,Y,Z值,通过获得X,Y,Z值我们来确定我们轴网的相对位置。

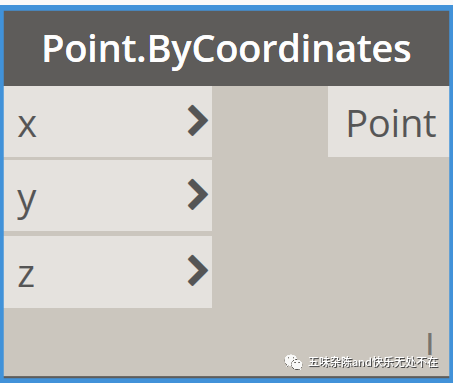

第四步:组成起始点的终止点坐标,这样我们可以对起始,终止点进行连接。


第五步:生成轴网。


我们用节点进行轴网的收尾相连。

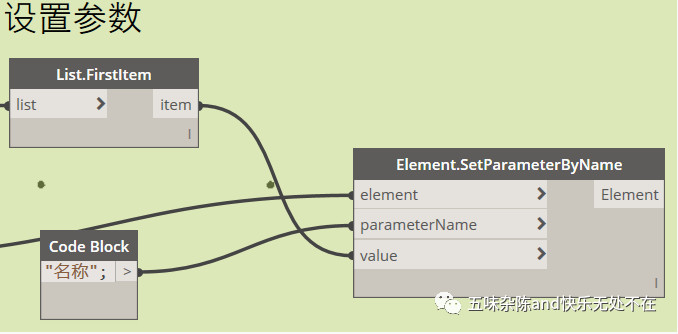

第六步:将名称参数设置好,即标头圈里面的文字。

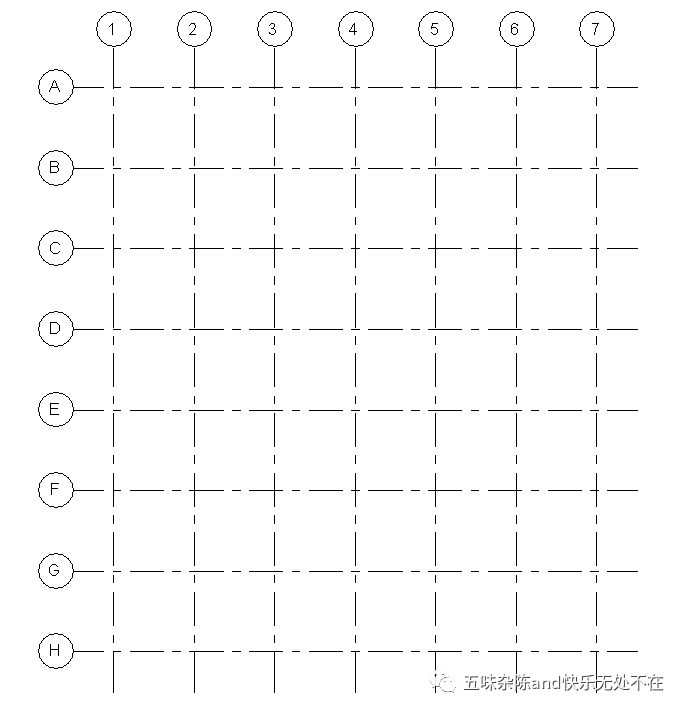

最后在Revit中的效果:
