上篇文章我们讲解了通过Dynamo计算整个楼体的体积。我们知道楼梯他是由梯段和休息平台组成。如果只是统计整个楼体的体积，不区分梯段和平台的体积，那么我们上一篇文章就完全可以做到。

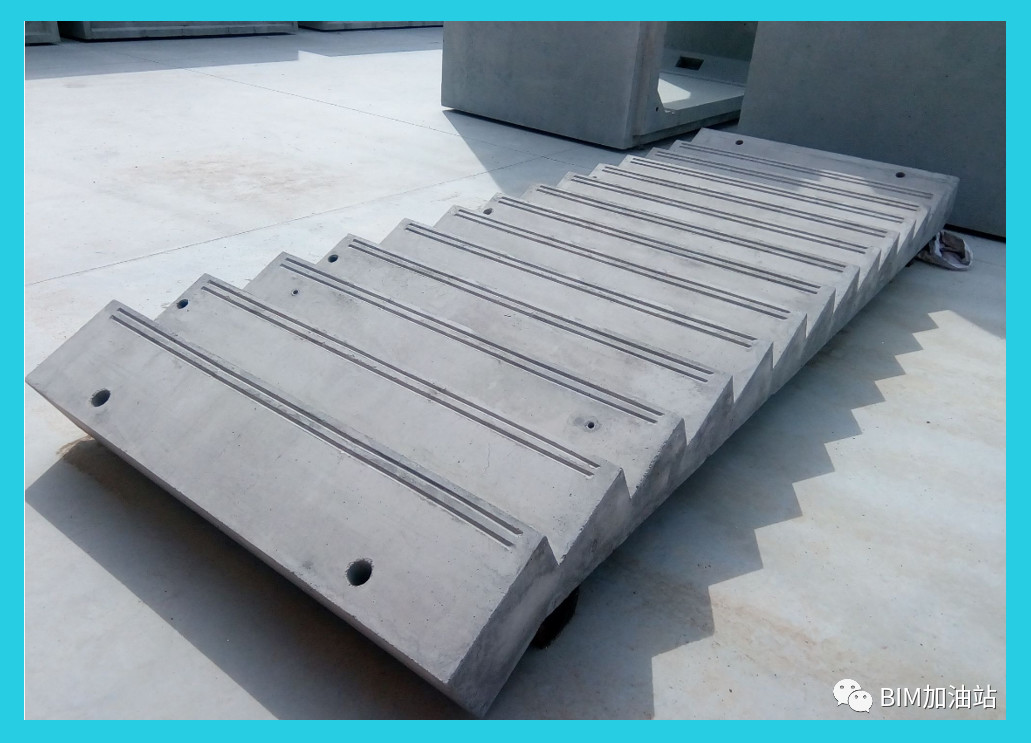

我们知道做装配式楼体很少有做休息平台的，一般休息平台还是现浇，不过也有些地区也会将梯段和休息平台一起做了的如下图1。而小编最近做的就是梯段和平台分开的类型如图2。所以我们在计算楼梯体积的时候就应该将梯段和平台区分开来计算。那这在Dynamo中又如何来区分呢？

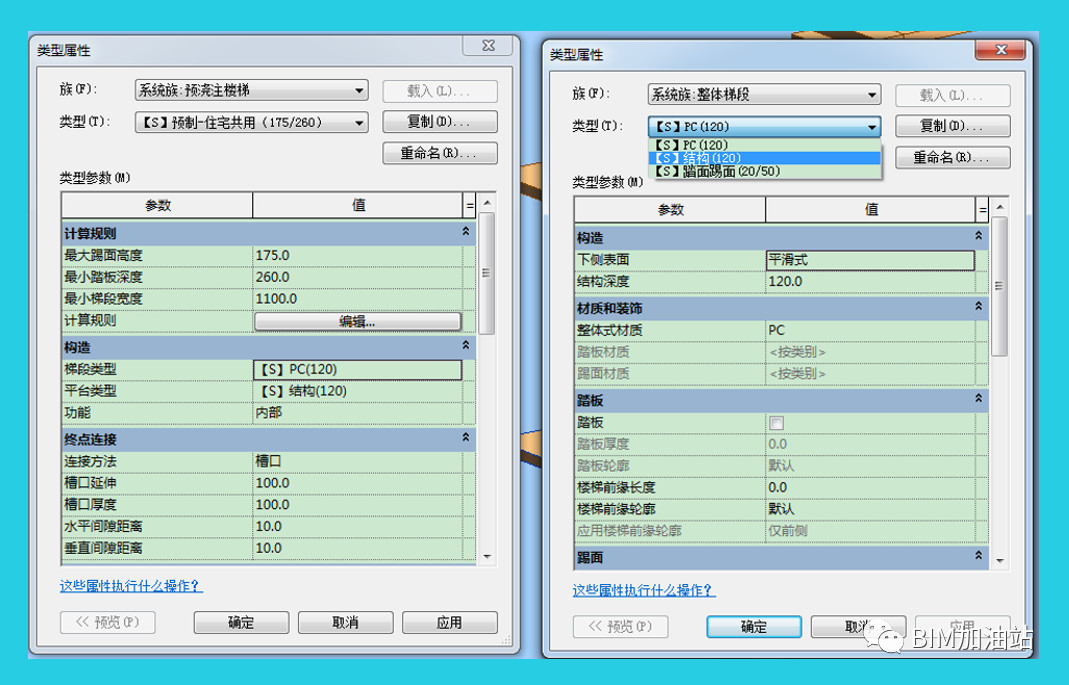

我们知道在Revit楼梯的类型参数里，区分了梯段类型和平台类型，也就是不同的族构成的。如图：

了解到这里， 那么我们就知道在Dynamo中怎样获取这两个不同族类别了,通过Categories节点分别选择“楼梯-梯段”“楼梯-平台”

如图：

再通过All Elements of Category节点将选择的类别获取到Dynamo中来。使用Element.Geometry节点将获取的类别转化为Dynamo中的图元。

如图：

这样我们就将梯段及平台在Dynamo中区分开来。

在实际项目中我们还会遇到这样的情况，部分楼层的梯段做了预制，一部分楼层未做预制,这样我们又该如何在Dynamo中区分呢??

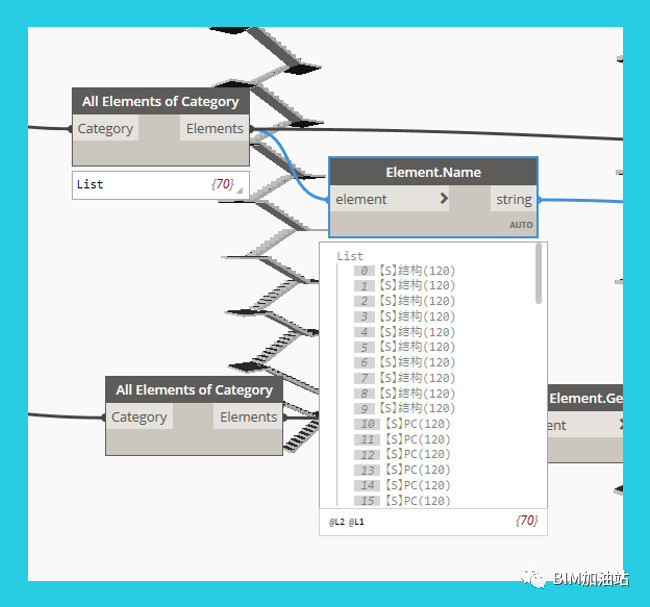

这里我通过梯段的类型名称来区分预制与非预制的梯段。

如图：

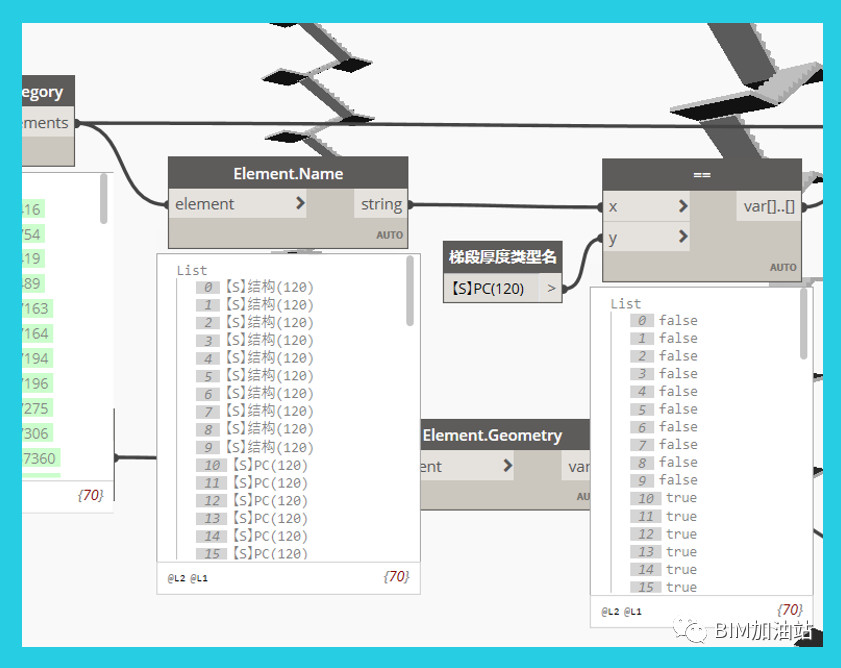

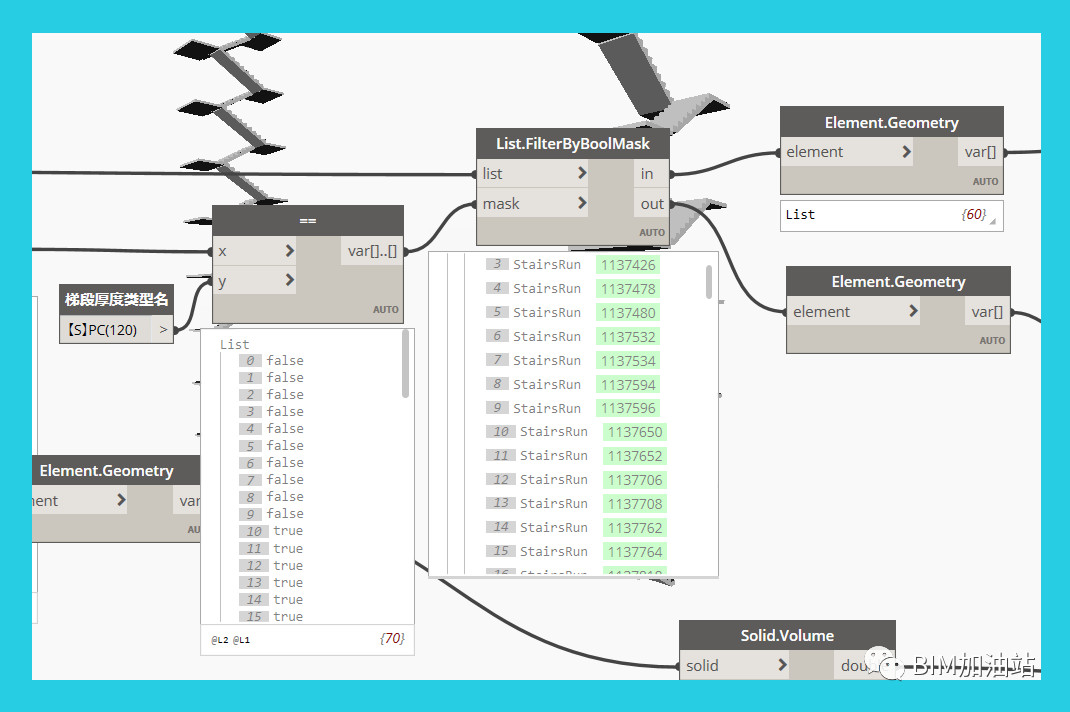

在Dynamo中我们只需要通过Element.Name节点获取出梯段的类型名称，当我们获取到图元的类型名称后，再选择出类型名称等于“【S】PC(120)”的梯段，最后通过List.FilterByBoolMask节点区分出那些是预制梯段，那些是现浇梯段。In则输出预制梯段，out就输出现浇梯段，通过Element.Geometry节点分别将预制和现浇梯段转化为Dynamo中的图元。

如图：

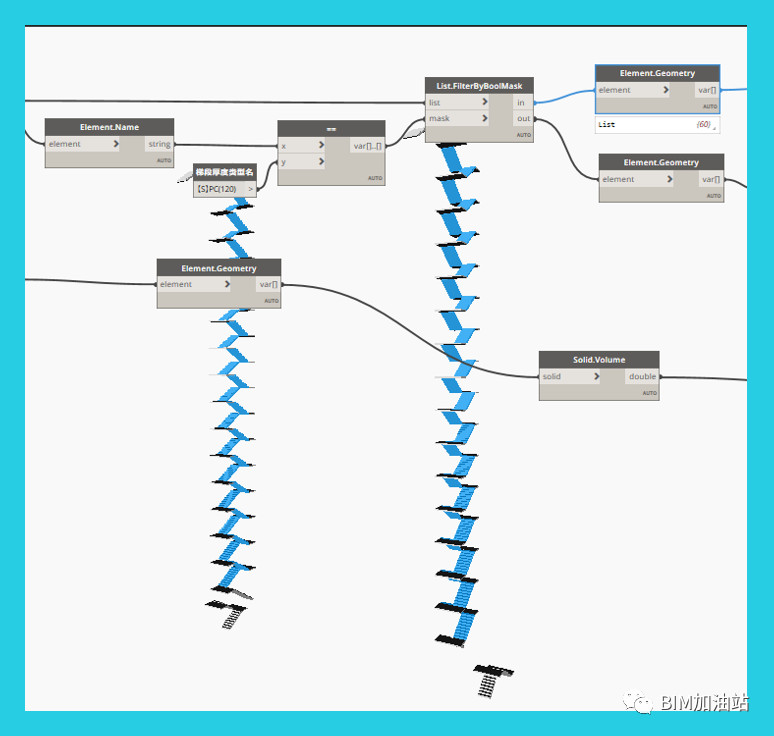

分别选中in后面的Element.Geometry节点和out后面的Element.Geometry节点。

如图：

区分开以后，我们就可以通过上篇文章所讲解的方式，进行梯段平台的体积计算并得出结果了。
