Dynamo是一个运行在Revit上的开源插件，通过基于节点的可视化编程界面，Dynamo可以让用户自由创建计算式来设计模型或者其他自动化处理过程。

本文主要提供在铁路路线上利用Dynamo自动化放置桥梁的桩基础、承台和墩柱的思路。

part.1处理铁路中心线

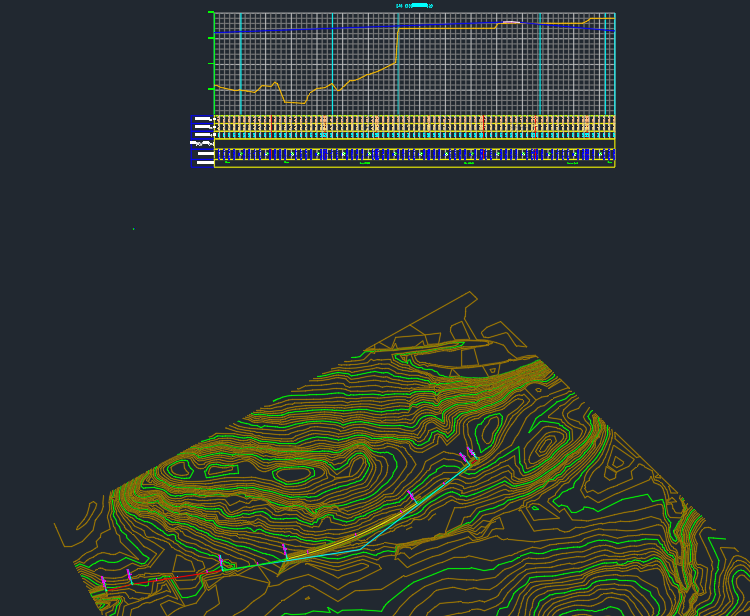

①利用Civil3D生成铁路中心线

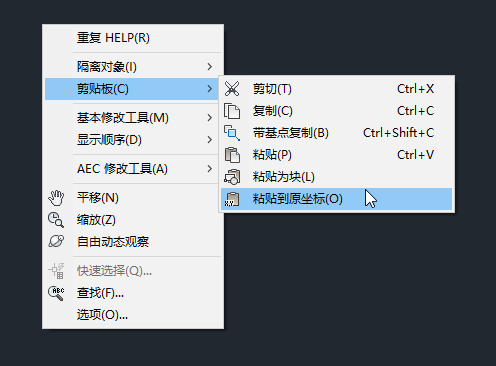

②新建一个文件，保存为铁路路线，将原文件的铁路中心线粘贴至新文件中，粘贴方式为原坐标粘贴

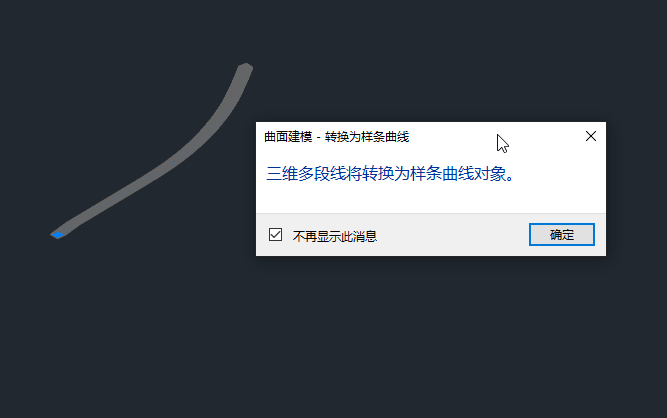

③删除多余图元，只留下铁路中心线，并转化为样条曲线

part.2创建桩基承台族

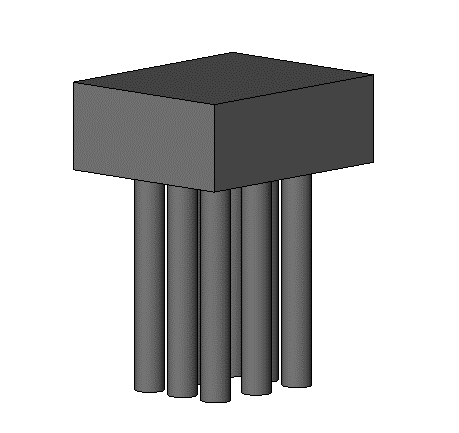

①打开Revit2018，新建公制常规模型，创建桩基承台族

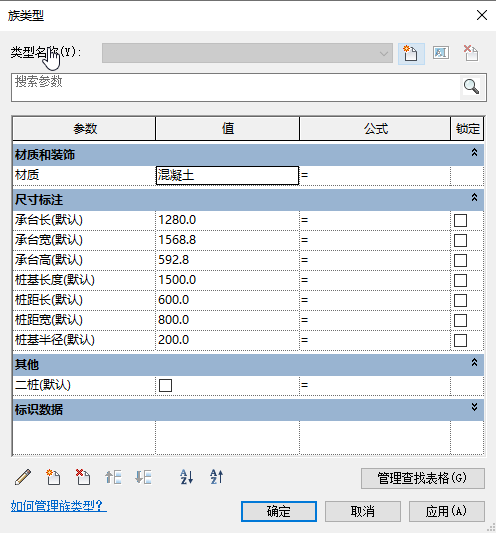

②桩基承台族的参数如下设置

part.3环境准备

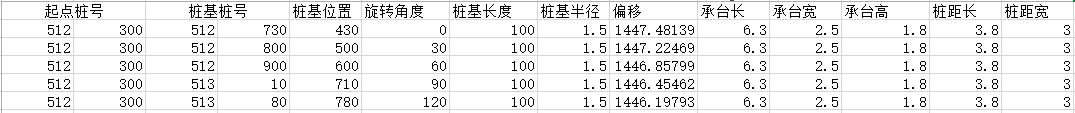

①创建所需参数的Excel表格

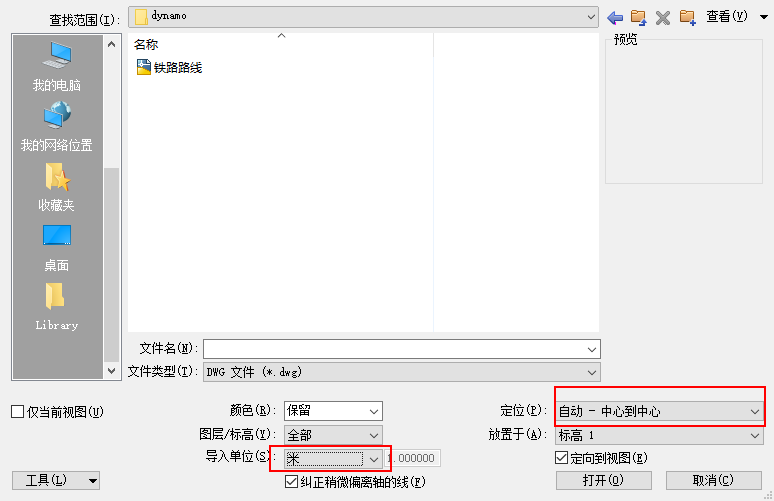

②在Revit2018新建项目并保存，在场地平面中载入处理好的路线文件

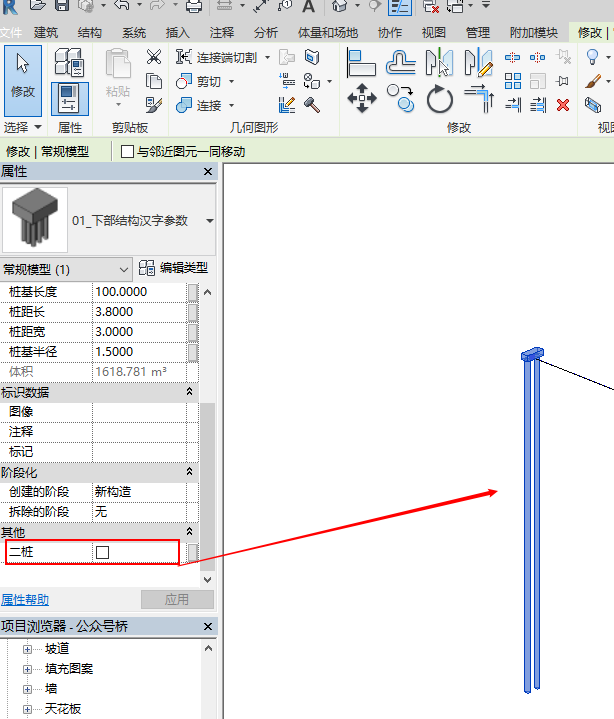

③载入做好的桩基承台族，并设置桩基的形式。

part.4利用Dynamo生成桩基承台

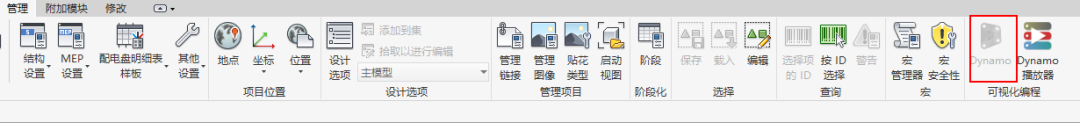

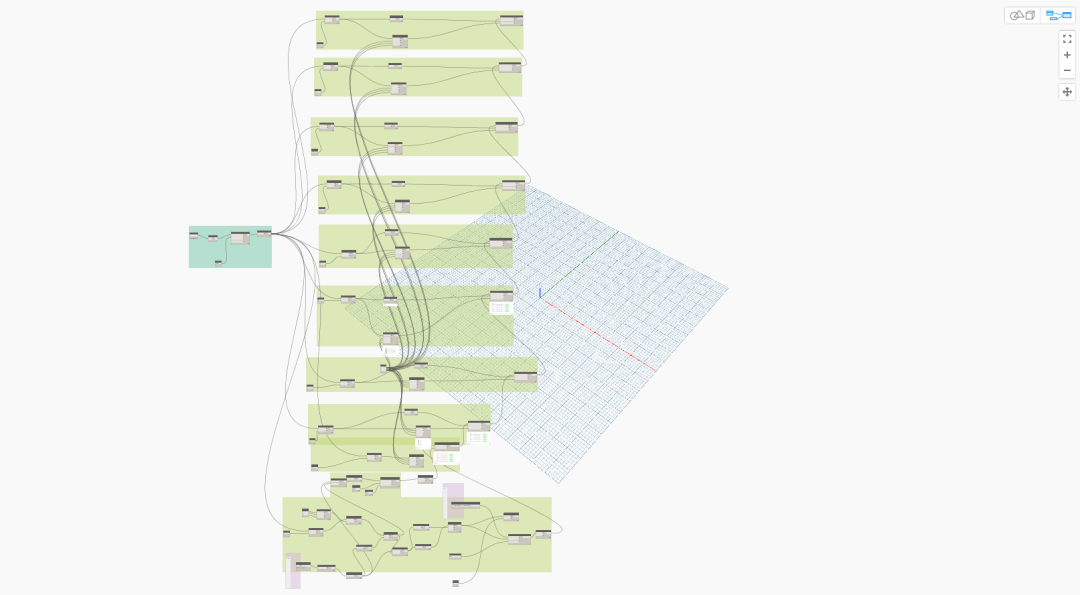

①打开dynamo程序

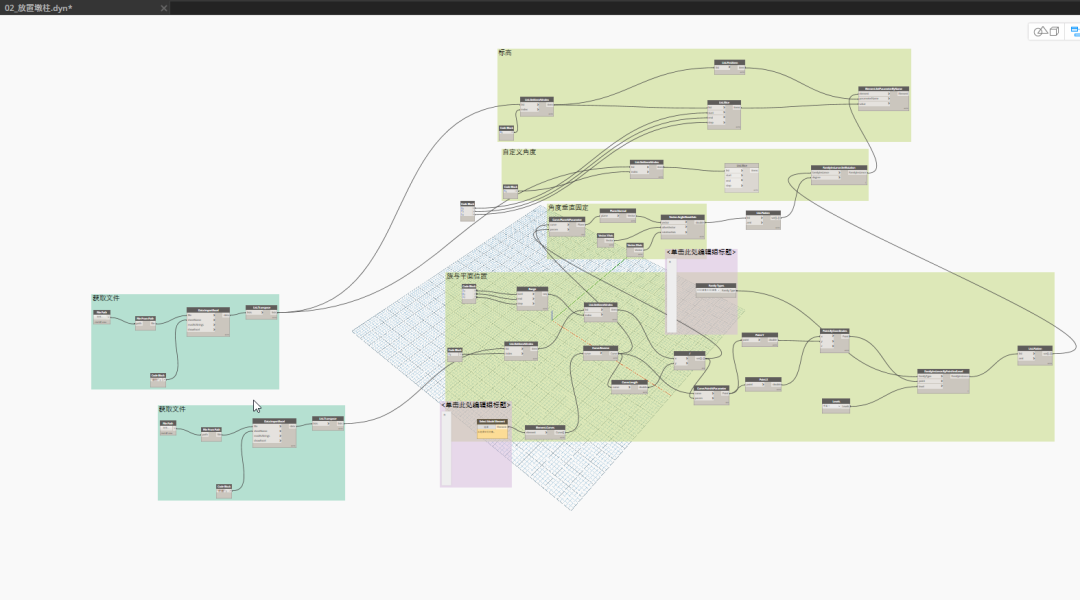

②打开编辑好的节点

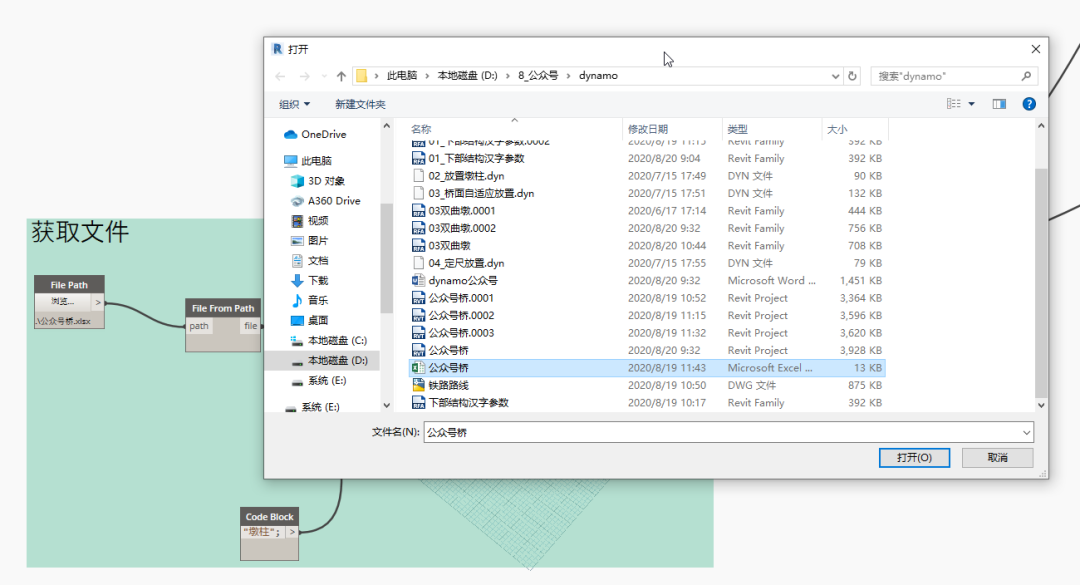

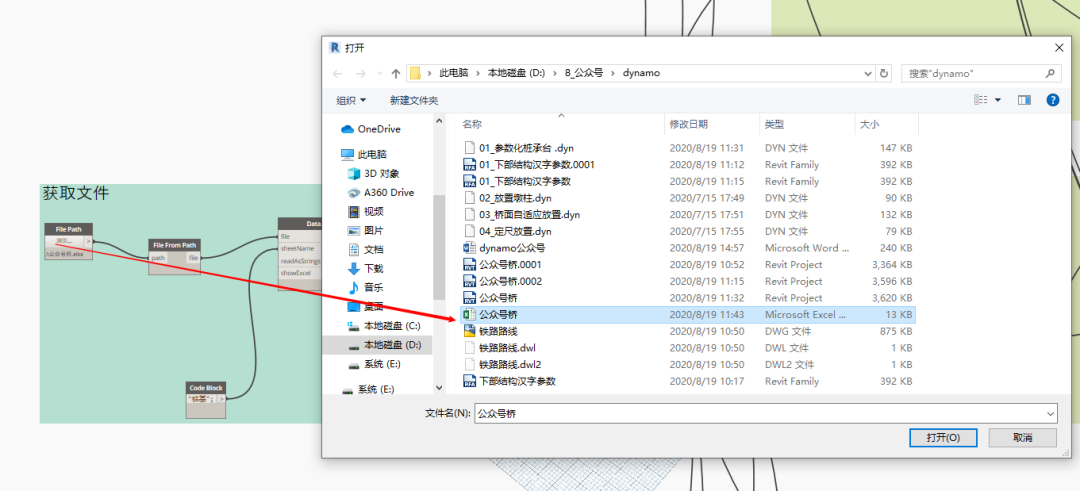

③指定Excel的文件位置

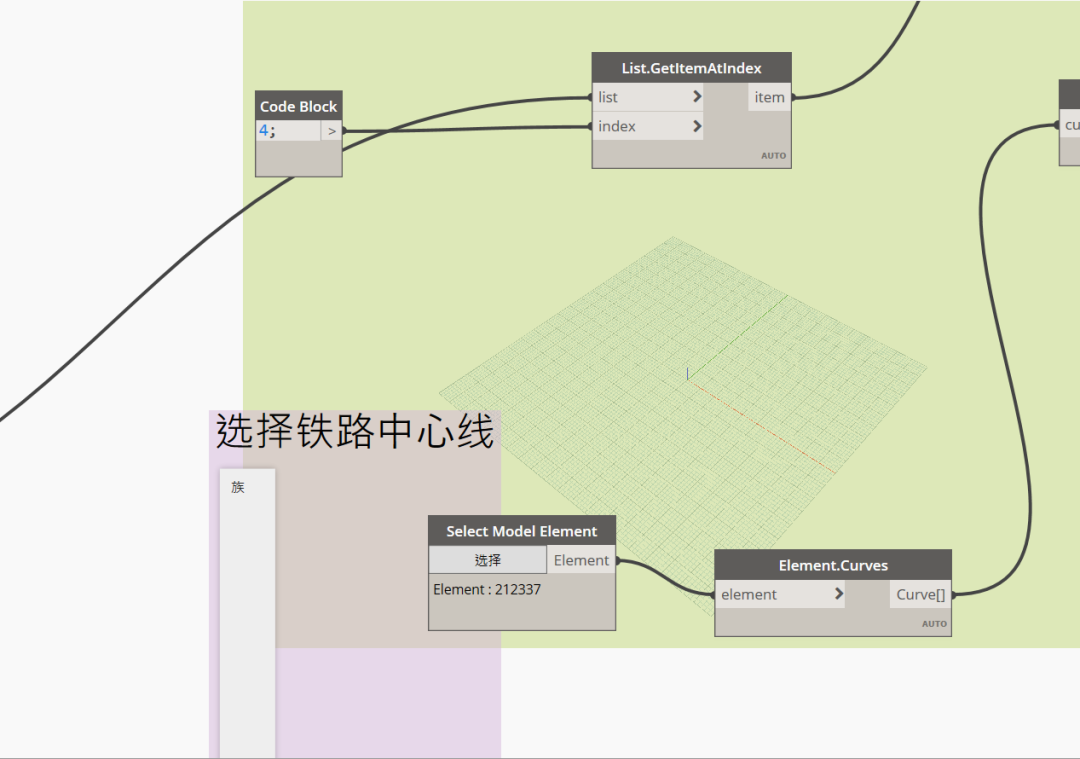

④选择铁路中心线

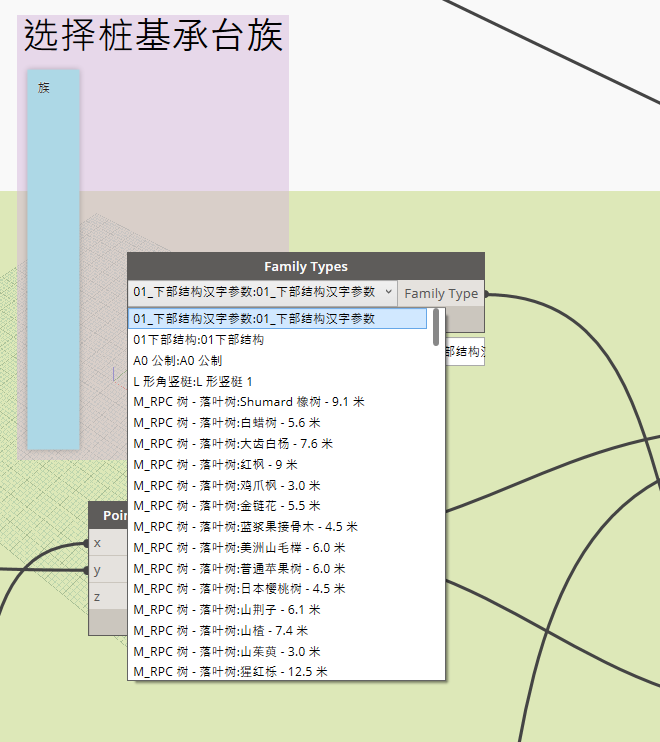

⑤选择桩基承台族

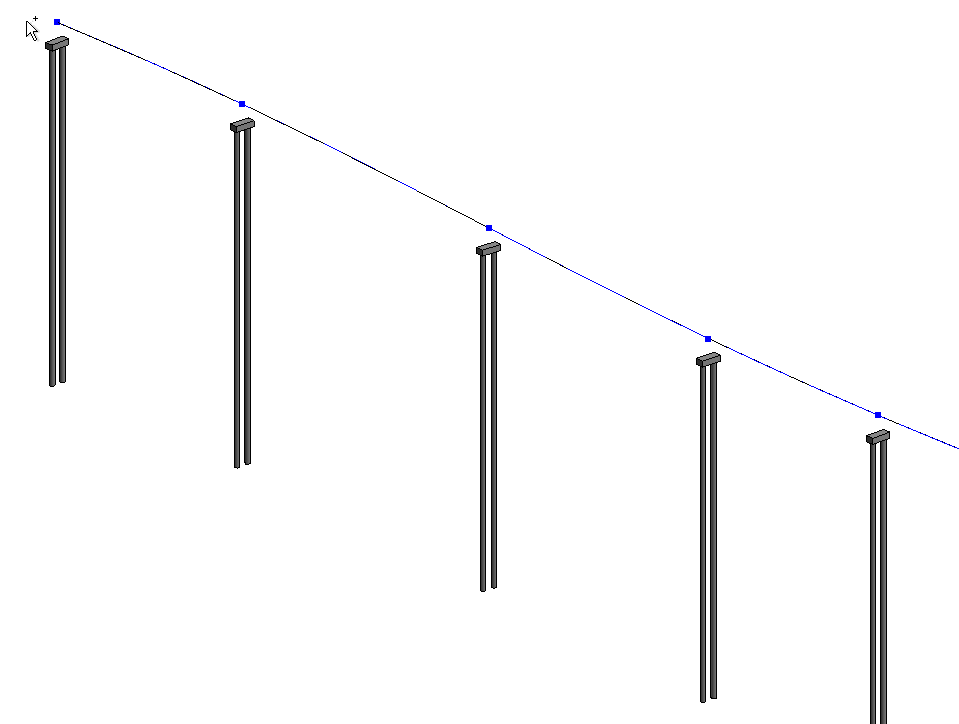

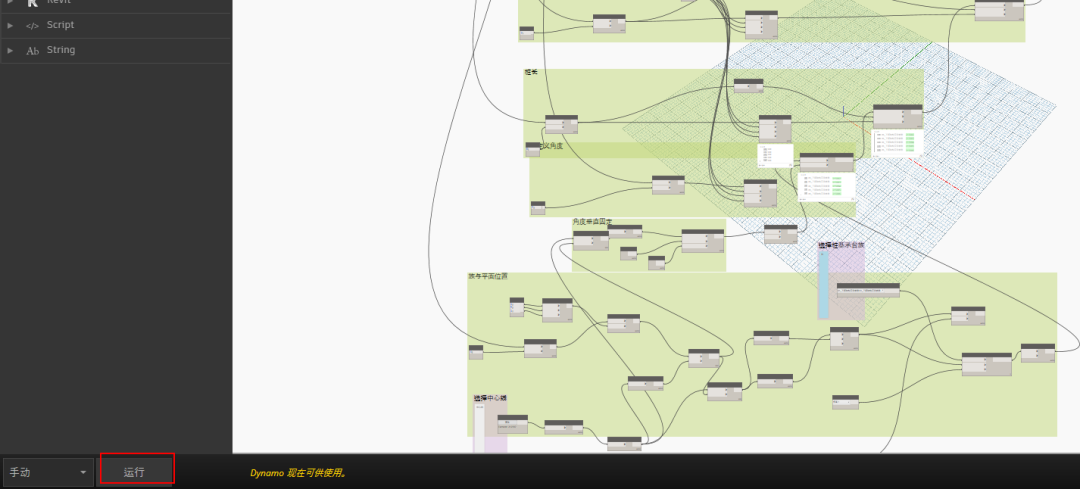

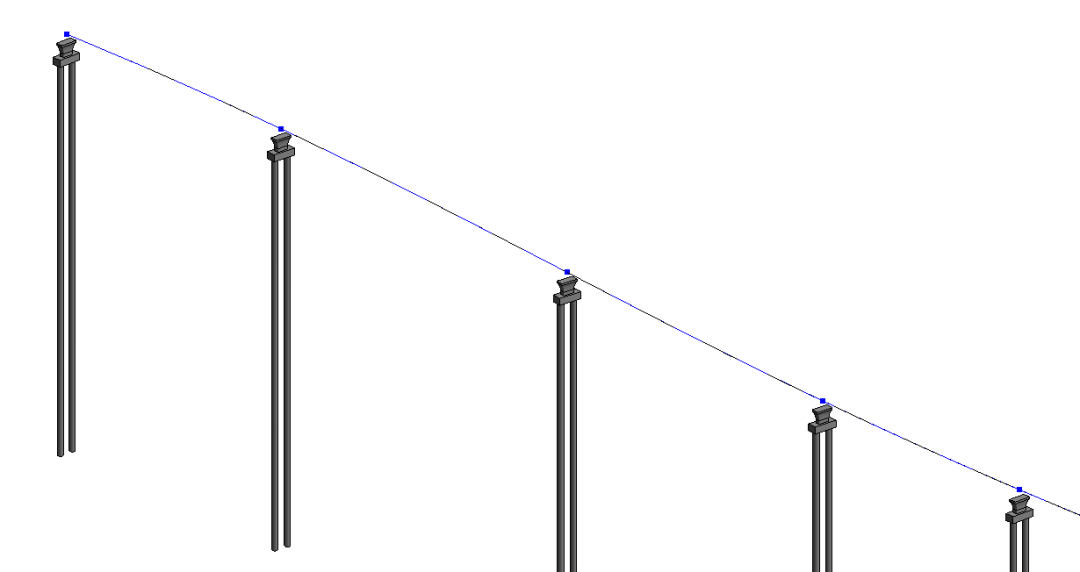

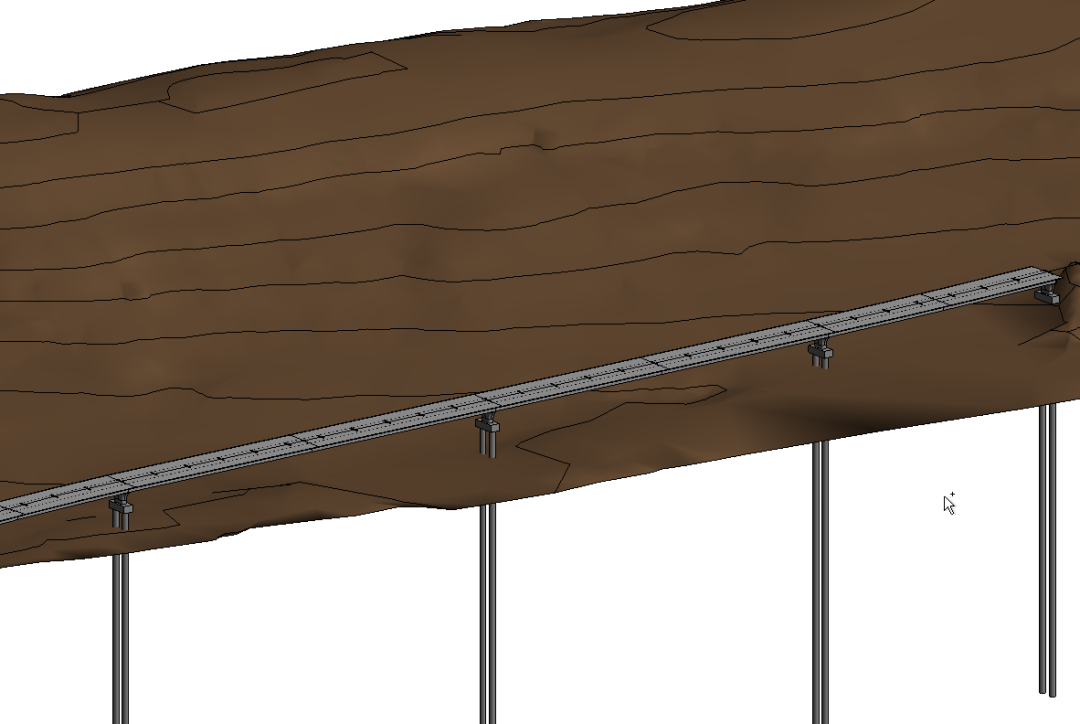

⑥点击运行，批量生成桩基础承台

part.5利用Dynamo生成墩柱

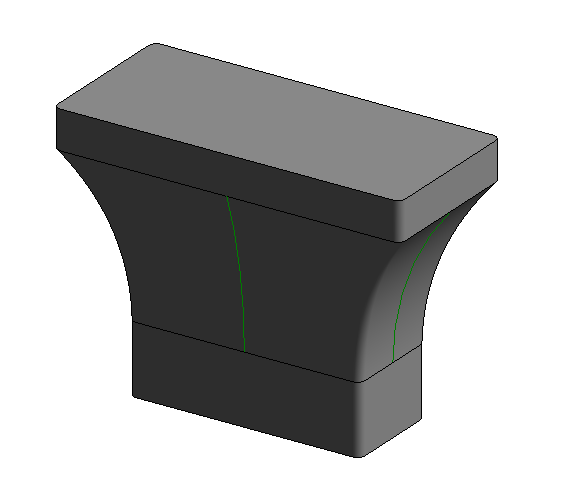

新建概念体量，创建墩柱族

墩柱族的参数如下设置：

载入做好的墩柱族，打开相对应的dynamo节点

指定Excel的文件位置

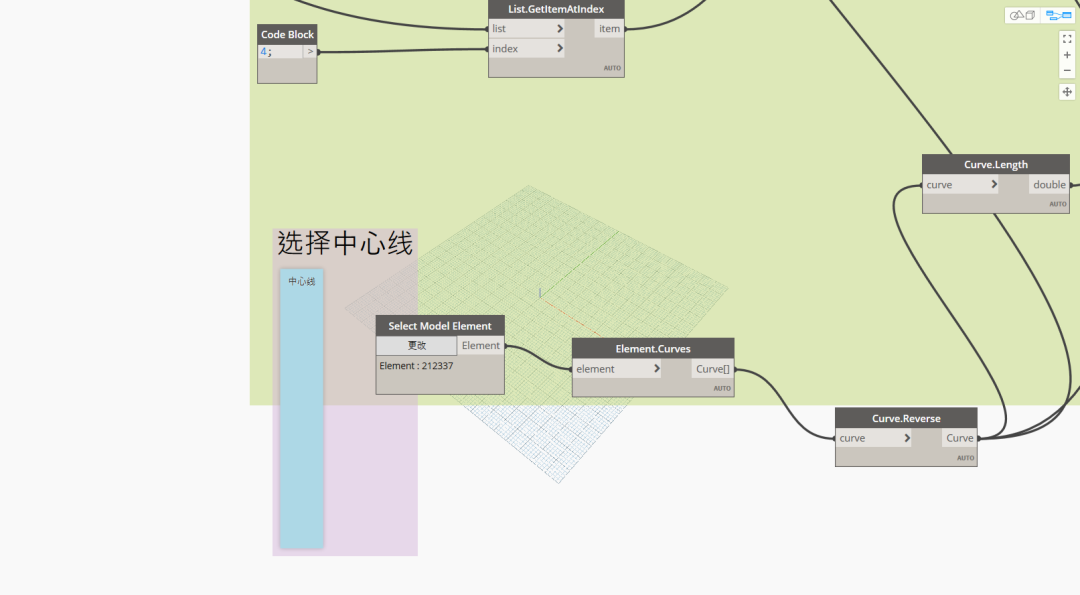

选择铁路中心线

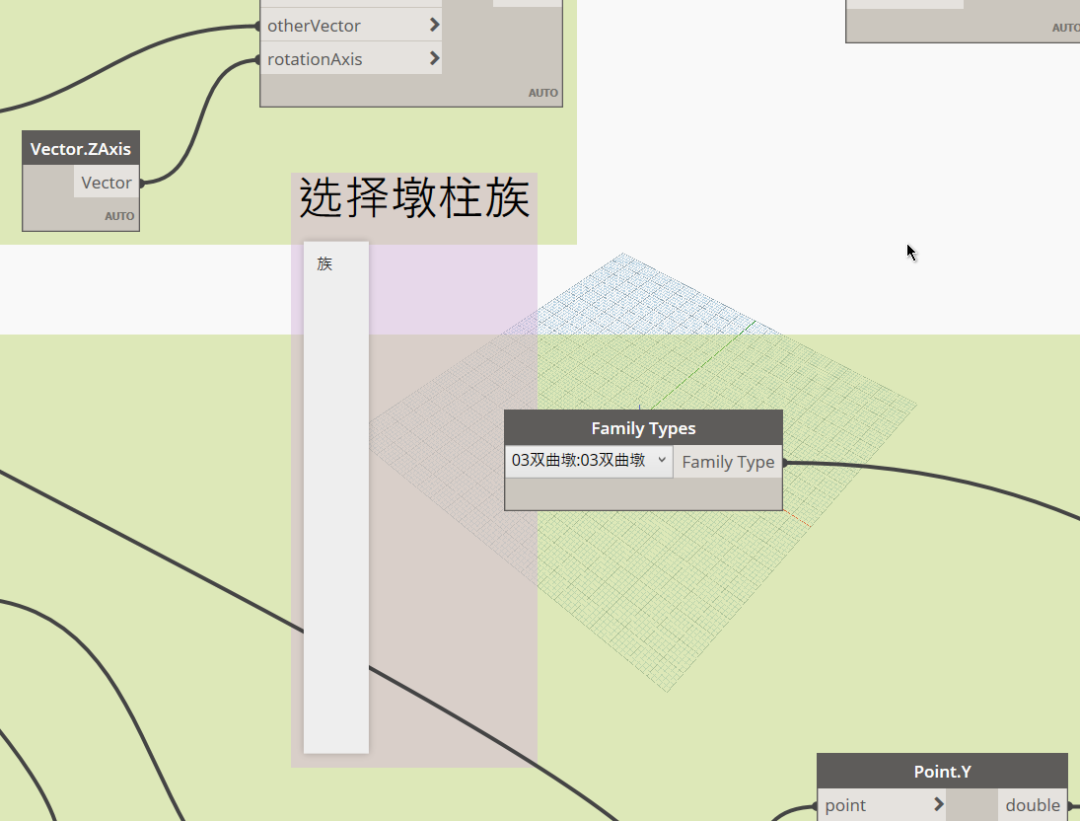

选择墩柱族

点击运行，批量生成墩柱
