Revit在道路工程一直表现不好，究其原因大抵是因为Revit无线性工程直接编辑的方法。从翻模角度讲简单的来说就是：无法直接通过道路要素表生成道路。

这里，我使用dynamo简单的尝试补充一下Revit此功能。

【实例】使用Dynamo根据道路曲线要素表生成道路

图：某段道路设计要素

• 思考：


Revit表达曲线较难实现，难以完成完全拟合的曲线，考虑降低维度，用连续关键点代替曲线，即：使用由多点生成的多段线代替曲线。

道路截面较少，可以直接根据线性拉伸截面，相同截面分段表达需要多个不同族，即使使用参数化也需多个参数，实现难度较大且不具有普适性。因道路有关键点，所以使用自适应模型根据点生成模型，绕过参数。

• 思路：

1、根据纵断面图由常规模型族绘制轮廓，准备在自适应模型中使用。

2、在自适应族建立各个截面族。

3、计算关键点坐标，使用dynamo读取坐标将道路分段并放置模型。

• 实现：

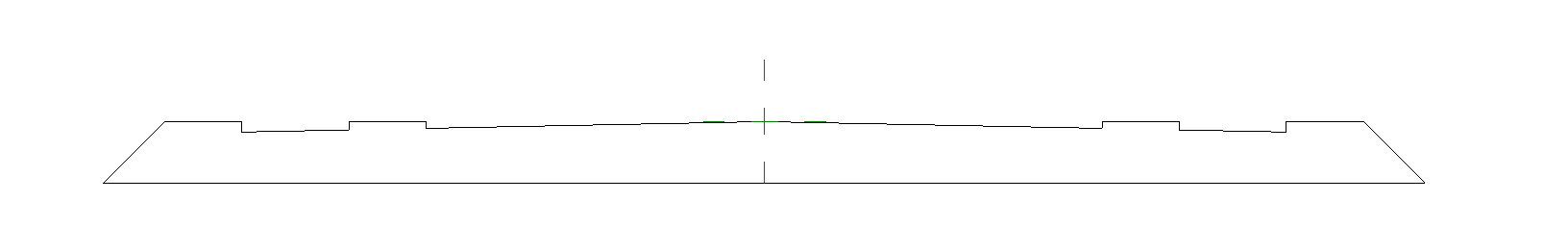

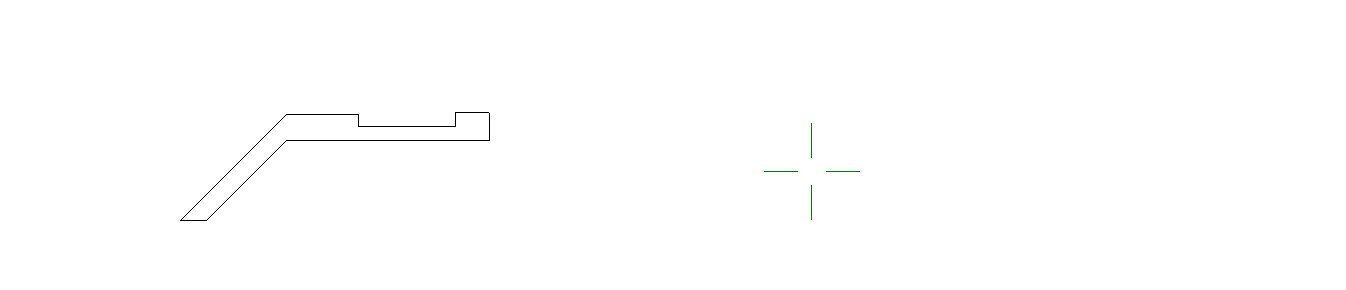

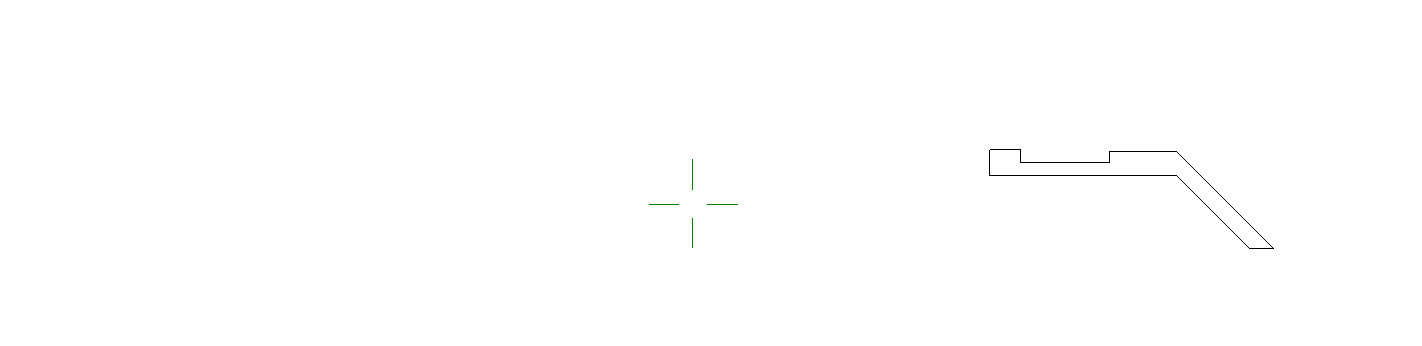

1、绘制轮廓族

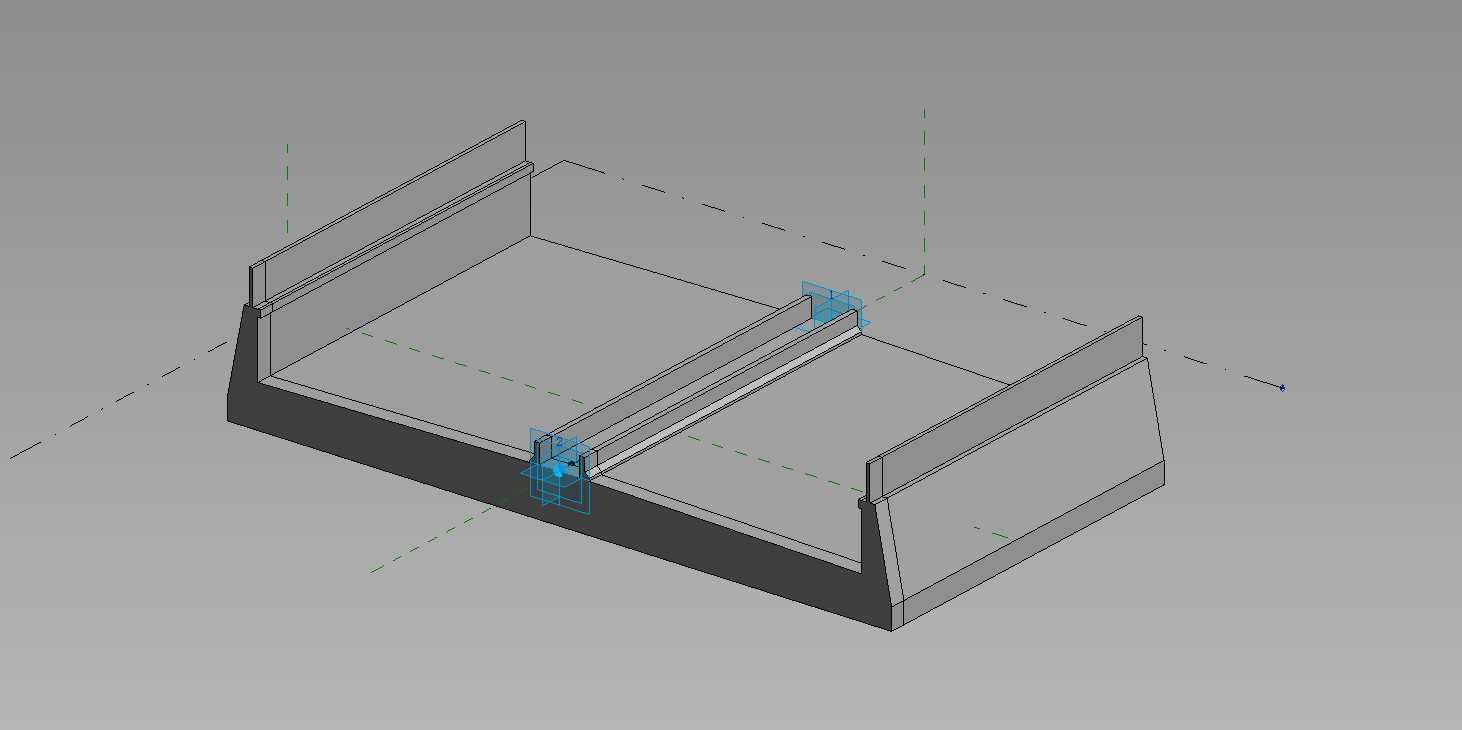

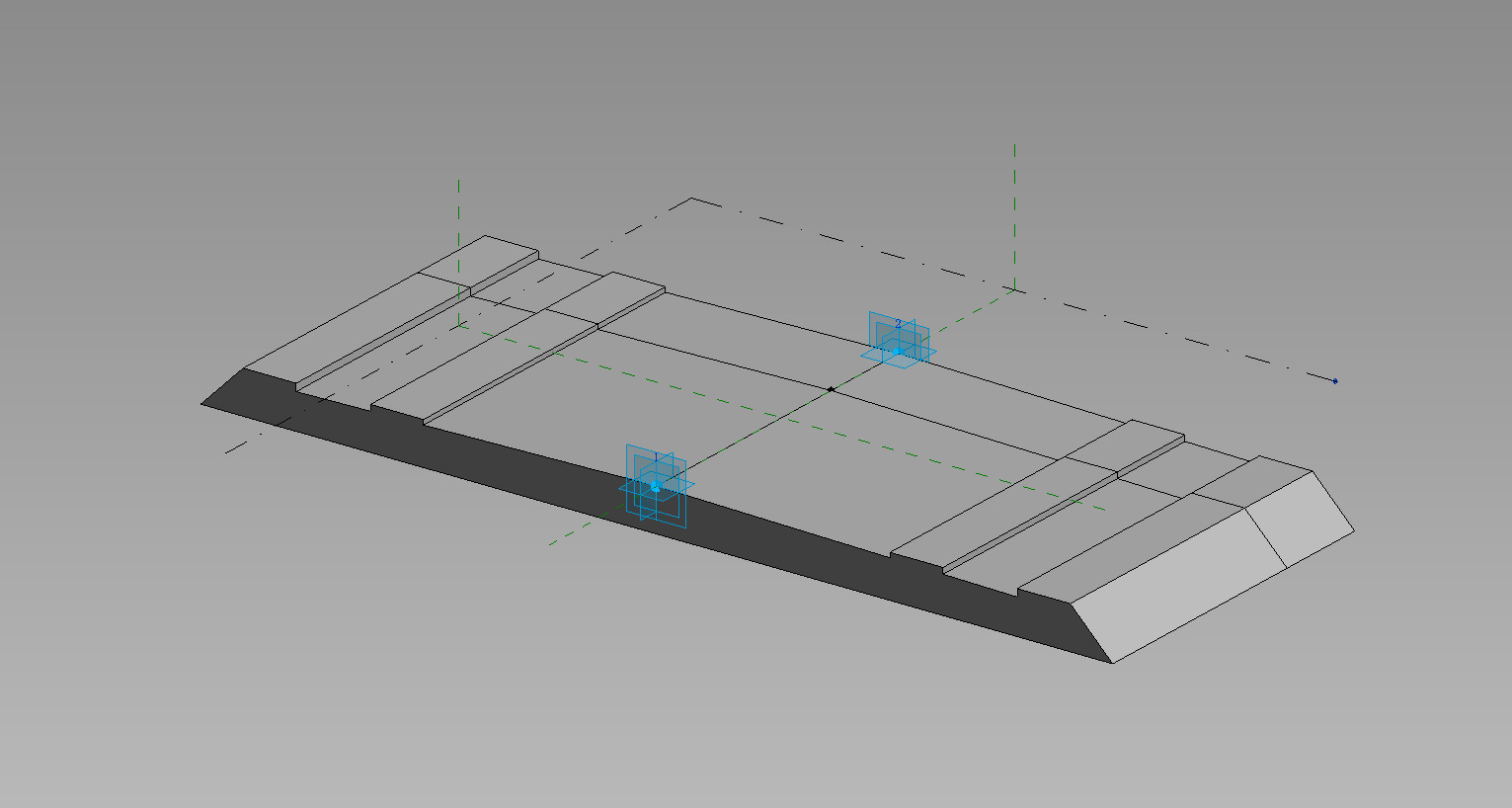

2、绘制自适应族

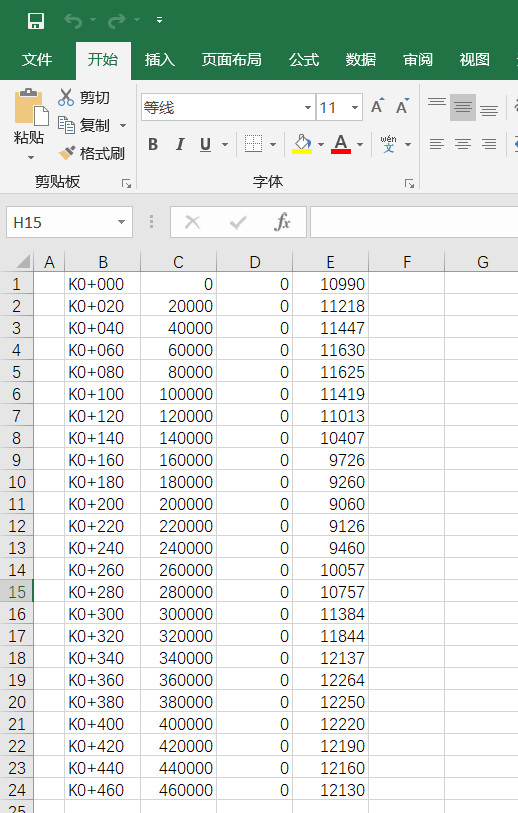

3、计算关键点坐标

其中每列分别表示：线路里程、关键点X坐标、关键点Y坐标、关键点Z坐标。

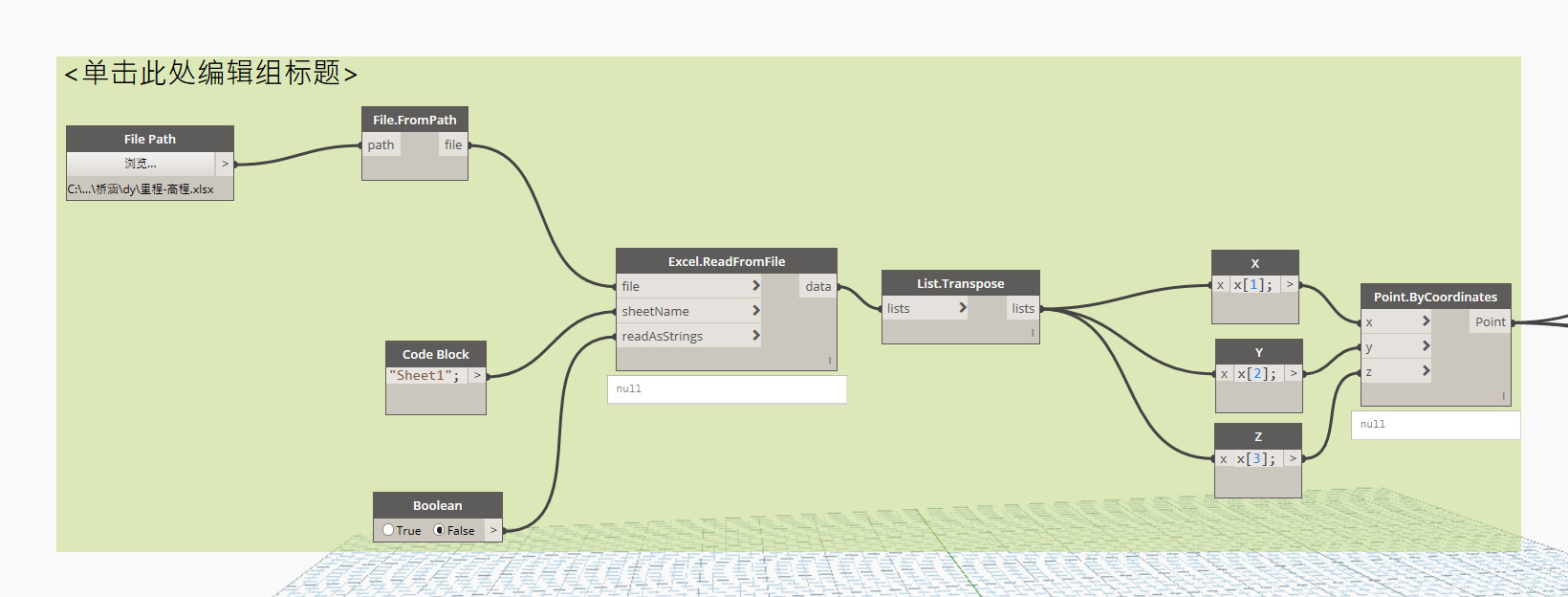

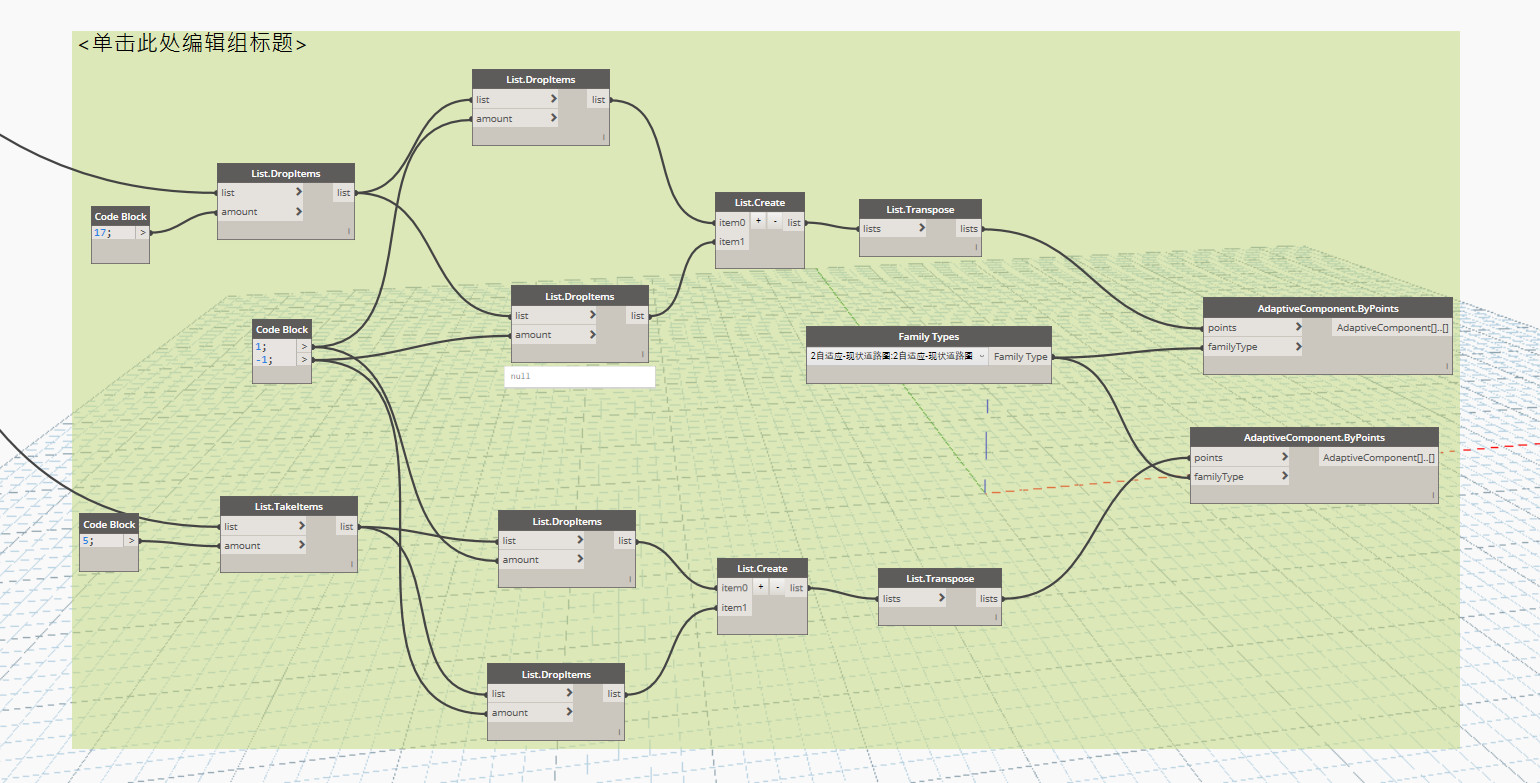

4、使用dynamo读取坐标信息并放置族

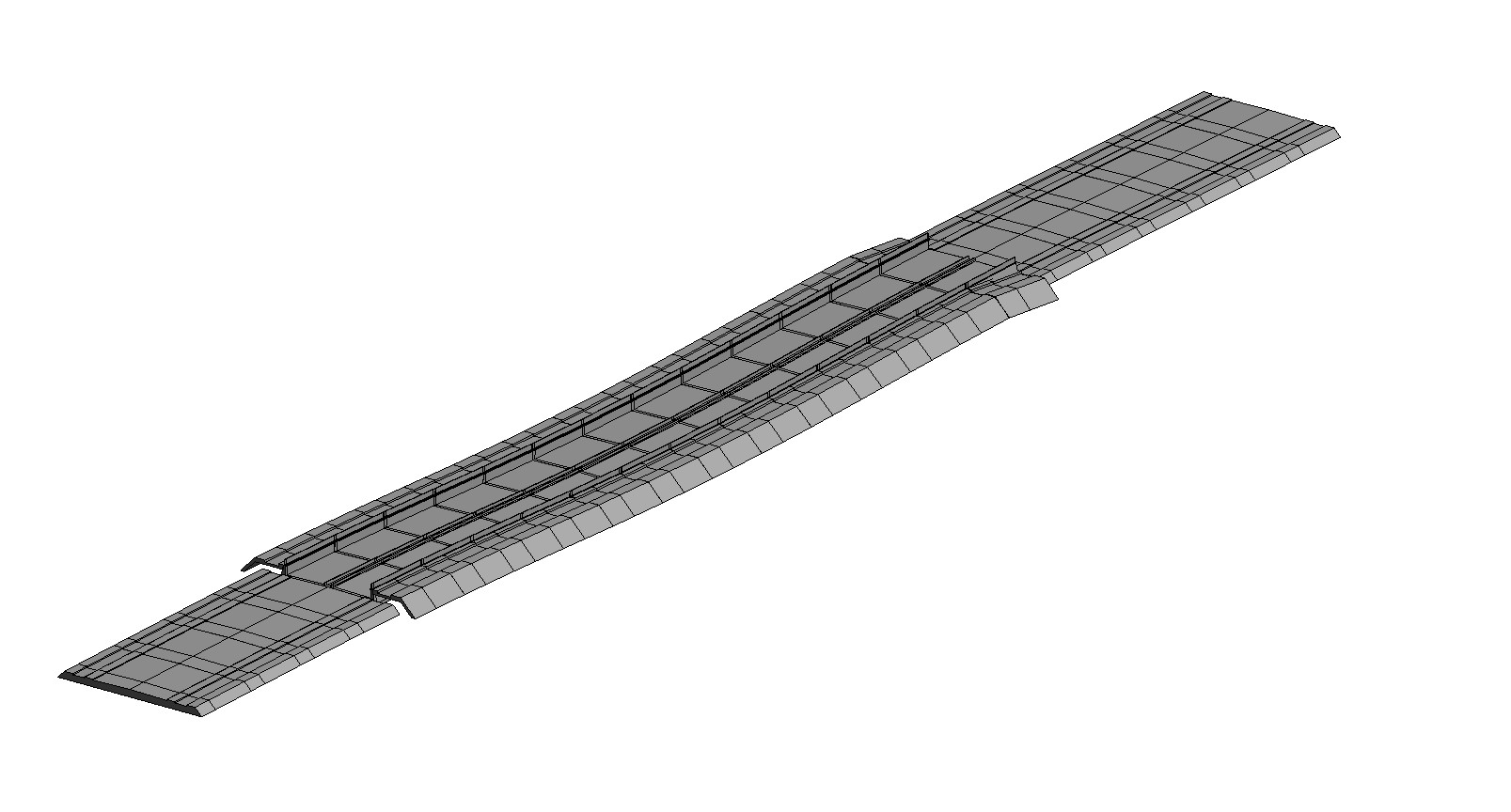

5、部分修改

• 总结

将线路降维，以曲代直适合精细度不高的翻模，不适用于正向设计，但使用dynamo可根据关键点坐标生成分段模型，此模型稍做轻量化即可导入施工管理平台。
