Dynamo教程 | Dynamo技巧:如何用Dynamo快速标注喷淋支管?

发布于:2024-09-30 14:05:11
43人 分享

本文源自公众号: FreeBIM


要论机电最无聊最无趣的工作,那标注绝对算一个,为了让我们的机电管综优化成果更好的落地,一般会将管综成果以图纸的形式呈现,而管道标注就必不可少,但这对于从事此工作的人来说就显得十分枯燥无味,尤其是在标注喷淋平面的时候。这些无聊且重复工作电脑比人更适合来做,那为什么不交给他来做呢?

思路

我在需要标记的管道注释参数中注释一下「水平管」,然后用过滤器过滤出非水平管关闭可见性,这样在视图中显示的就都是「水平管」了。然后就可以框选,全部标记,管道标记,标记选中。

流程

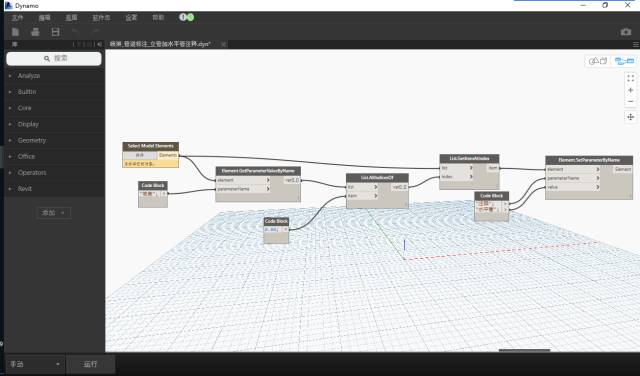

1、 在 Dynamo 中,如下图进行选择节点并连接,完成第一步的工作,即在要标记的管道注释参数中注释一下「水平管」;

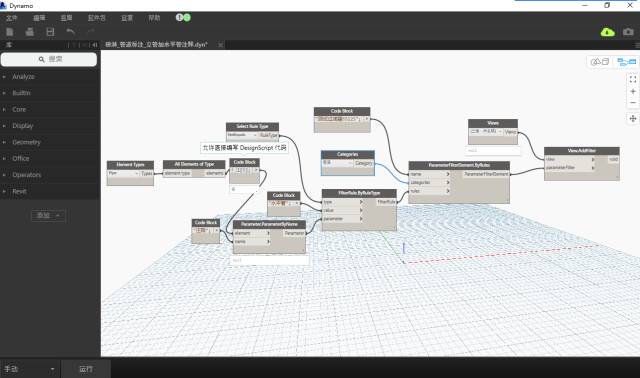

2、 在 Dynamo 中,如下图进行选择节点并连接,完成第二步的工作,即在要标记的平面视图上添加过滤器,把立管过滤出去,只留下水平管;

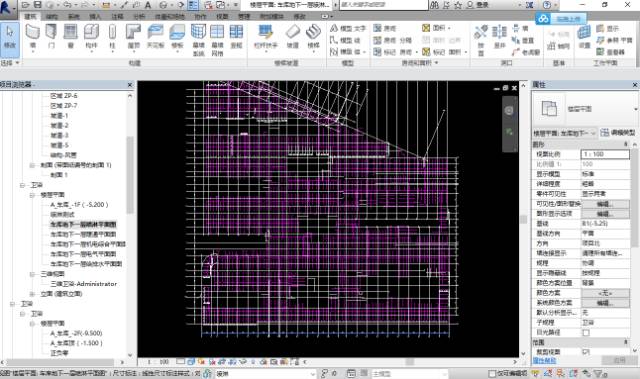

3、然后我们在 Revit 中打开喷淋要标记的平面视图;


4、在 Dynamo 中先点「选择」然后在Revit里框选全部管道,再点击「运行」。然后这时等着电脑计算几分钟,到其下方显示「运行已完成」就好;

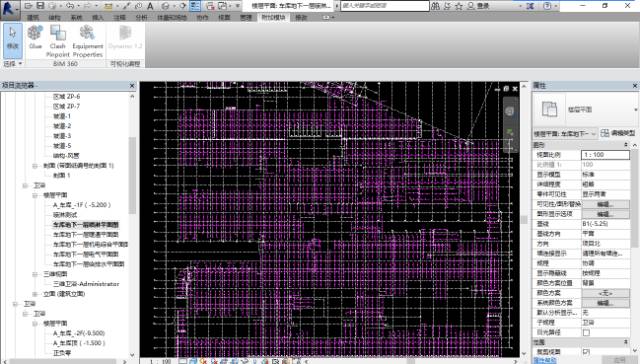

5、在 Revit 中就可以框选,全部标记,管道标记,标记选中。这时就标记完成了,只需简单的微调就行了。
