本方法依据Dynamo快速建立参数化桥梁模型，加快项目前期图纸会审进度，有利于图纸变化后快速生成新模型，并可快速精确计算出工程量，提高图纸会审和预算工作的效率。并且参数化模型和dynamo程序可运用到同类桥梁BIM应用中。

    1、新建下部构造族

    将桥梁下部构造的桥台、桩基、承台、墩身用revit软件绘制成族（如图1、图2所示）。

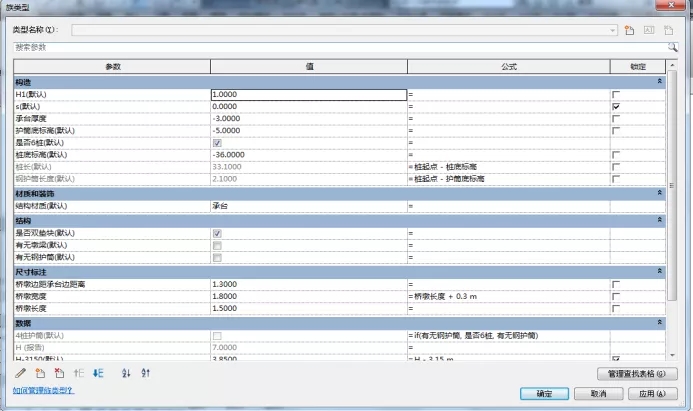

    将绘制好的族进行参数化制作，形成下部结构的参数化族（如图3所示）。

    图3生成参数化族

    2、dynamo编程

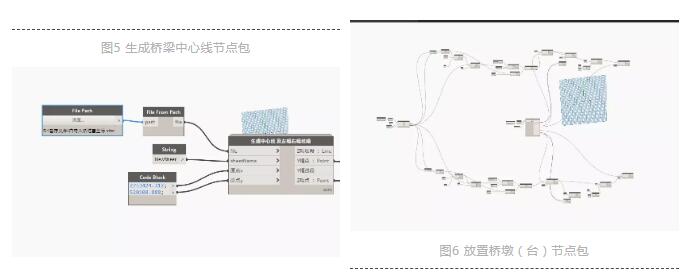

    在已经绘制完成下部构造参数化族的基础上，通过可视化编程软件dynamo进行节点包的编制，经由如下几个步骤：数据处理（如图4所示）、生成桥梁中心线（如图5所示）、放置桥墩（台）节点包（如图6所示）、生成上部结构绘制节点包（如图7所示）完成下部结构绘制的编程，主要是利用编制的程序快速准确的将下部构造族按照线路绘制，并读取参数表进行生成构件。

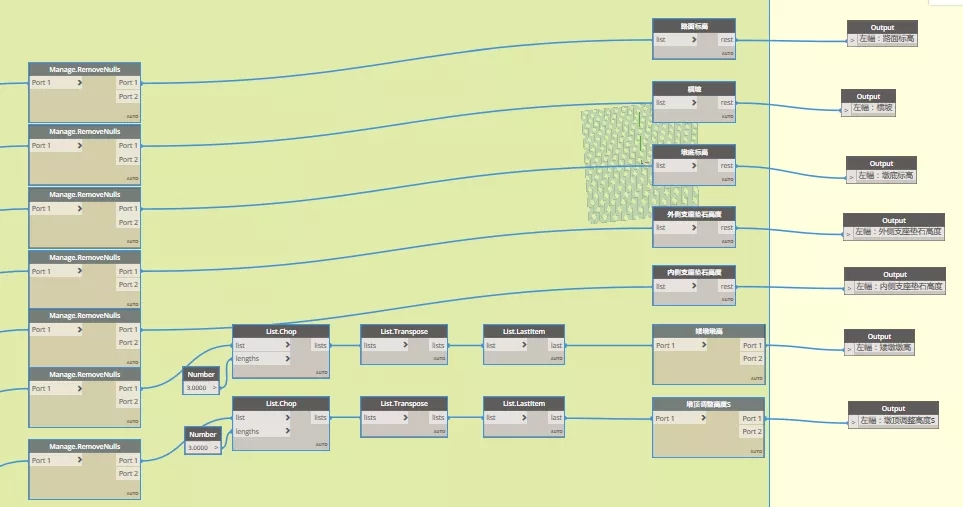

    图4数据处理

    数据处理是将图纸中给定的桥梁结构信息如墩底标高、墩身高度、支座高度等信息转化为可以通过dynamo程序直接导入到revit相应构件的处理方式。

    图7生成上部结构（现浇箱梁、护栏、桥面结构等）dynamo节点包

    3、生成下部构造

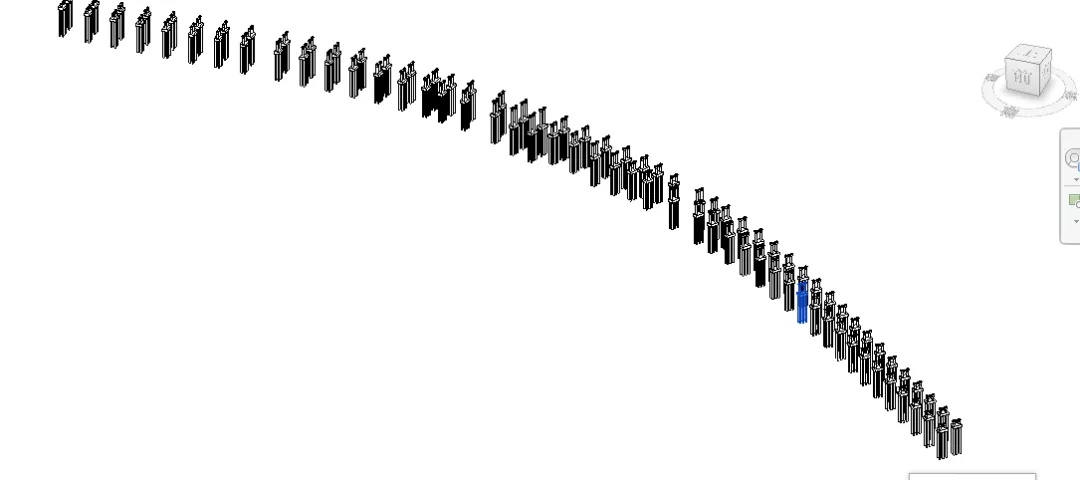

    基于已经编制完成的dynamo节点包上基础上，在revit软件中快速生成桥梁下部桥墩（台）（如图8所示）。

    图8revit中放置桥墩

    通过dynamo编程进行桥梁下部结构绘制，达到了快速又精确绘制的一个效果，图元的几何位置均按照设计图纸上的坐标及高程放置。

    4、新建上部构造族

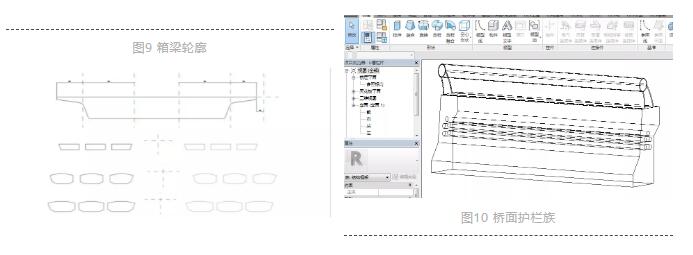

    根据桥梁上部结构现浇箱梁的几个截面形式绘制箱梁截面轮廓族（如图9所示）、护栏族（如图10所示），其中护栏包含管线的预留孔洞。

    5、生成上部构造

    依据步骤四所绘制的箱梁轮廓等族及步骤二所编制的dynamo节点包，进行桥梁上部结构箱梁（如图11所示）、桥面铺装及护栏的绘制（如图12所示）。

    结语

    Dynamo是一个基于Revit的可视化编程平台，为BIM人员提供了使用的可视化编程工具，探索参数化的方案设计和自动化建模与模型检查工作流。通过Dynamo可以实现快速建立桥梁模型，为项目BIM应用落地做前期准备。（作者：骆泽聪、罗鸿宇）
